Alpha IP
Planungshandbuch
Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung und Umwälzpumpe mit
Umschaltmöglichkeit zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung ist wie folgt
vorzunehmen:
• Fußbodenheizungsaktor anlernen und jeden Kanal einem Raum zuordnen.
• Im Menü auf „Geräteübersicht" tippen und dort den Fußbodenheizungsaktor auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
• Die lokale Pumpensteuerung auf „An" stellen und den Antriebstyp auf den verwendeten Typ (NC
oder NO) anpassen.
• Unter „Heizkreislauf" gibt es die Möglichkeit, die Pumpenvorlaufzeit und
Pumpennachlaufzeit (siehe Abschnitt „Pumpenvorlaufzeit/Pumpennachlaufzeit" auf Seite 45) zu
konfigurieren.
• Die Multi IO Box anlernen.
• Im Menü auf „Geräteübersicht" tippen und dort die Multi IO Box auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.

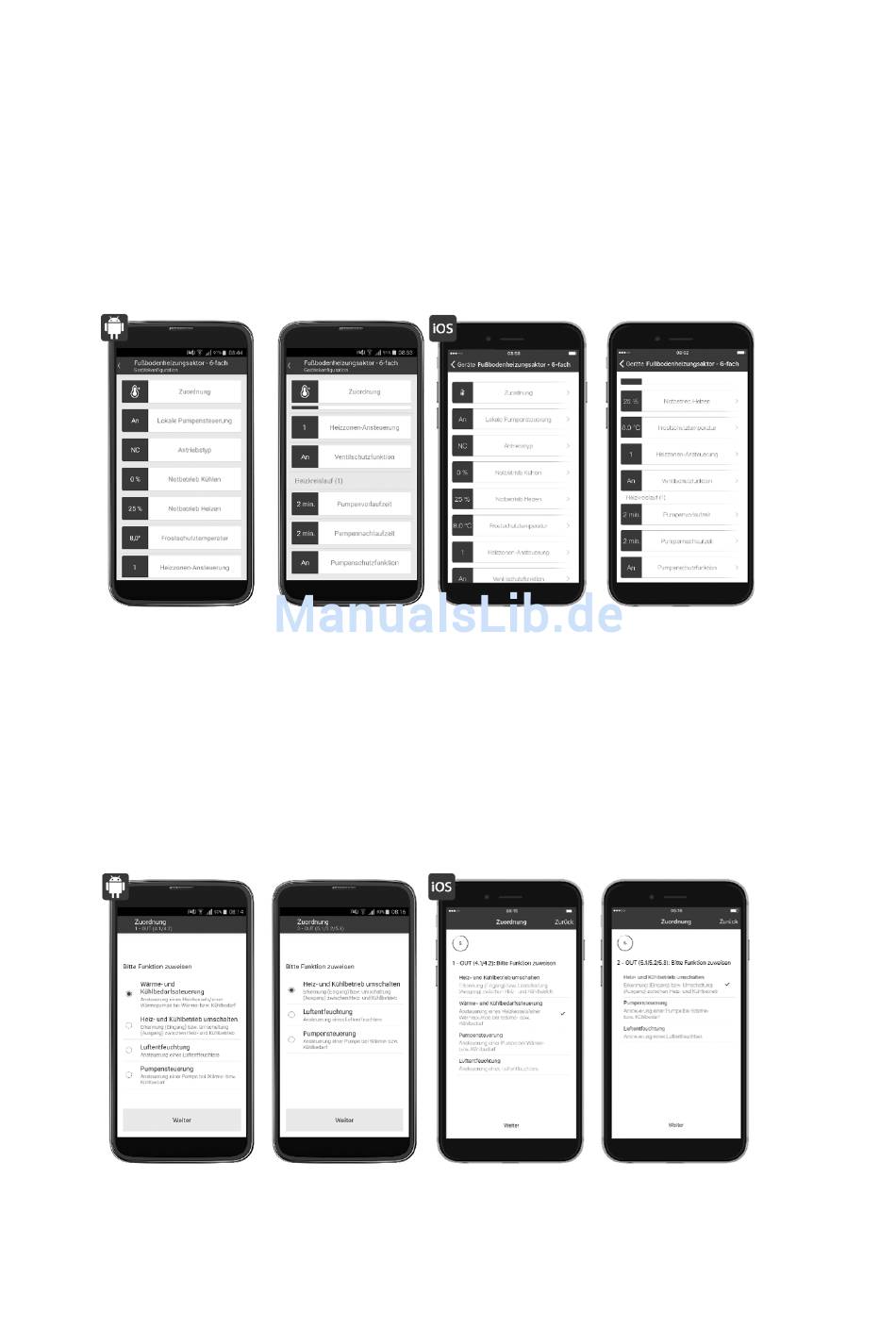

Screenshot Konfiguration Multi IO Box für Feuchtebegrenzer (1)
Seite 62/154
Screenshots Konfiguration FAL-xx
Version 2017 2.2
