Alpha IP
Planungshandbuch

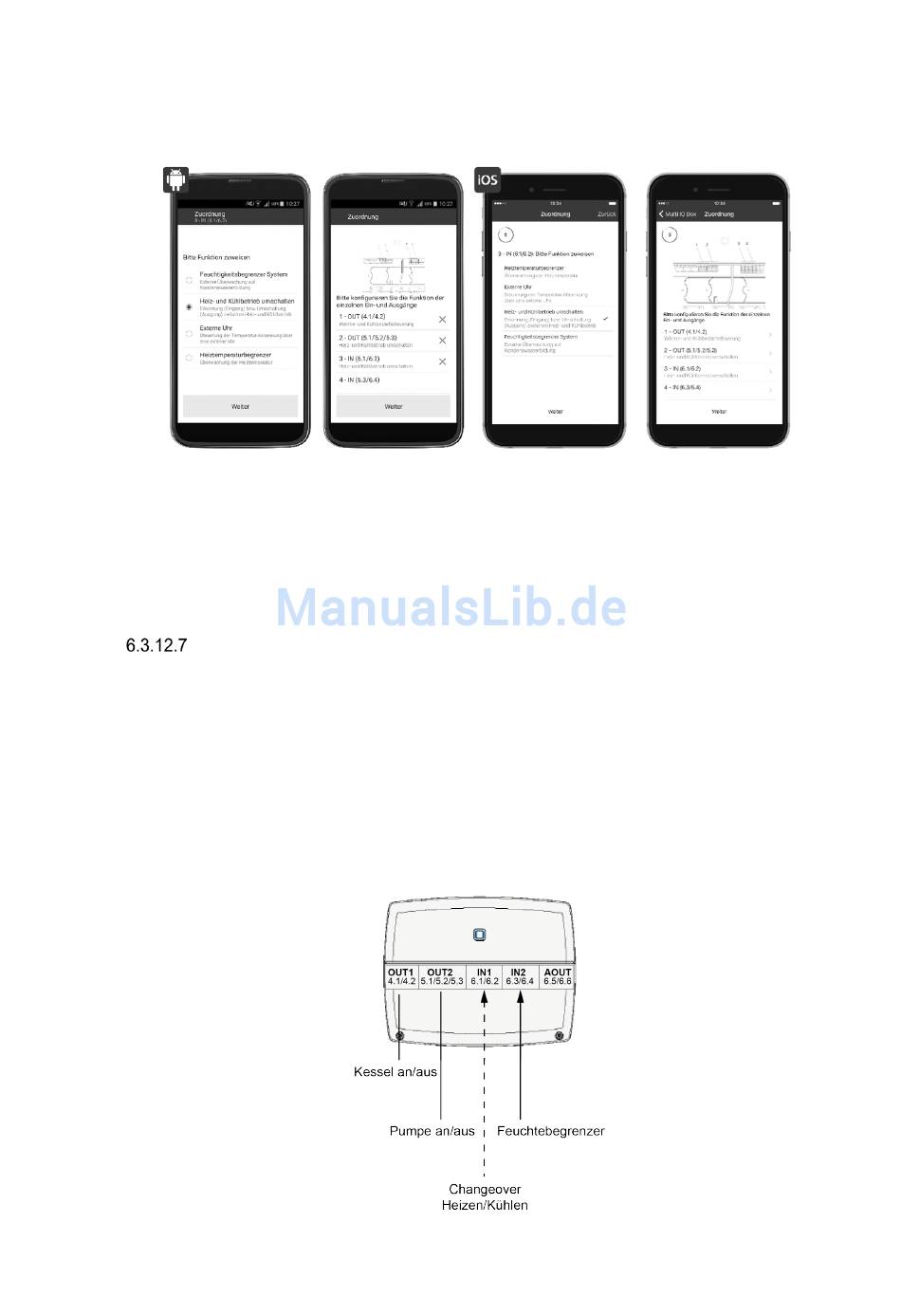

Screenshot Konfiguration Multi IO Box für Wechsel zwischen Heiz- und Kühlbetrieb über
einen extern angeschlossenen Schalter (2)
• Wählen Sie für den Eingang IN3 die Option „Heiz- und Kühlbetrieb umschalten" aus.
• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.
• Weitergehende Einstellungen können Sie über die Auswahl des entsprechenden
Raumes vornehmen.
Anwendungsbeispiel 7: Steuerung der Fußbodenheizung und Umwälzpumpe mit
Umschaltung zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung
Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box gibt es die Möglichkeit,
eine Feuchtebegrenzung zu definieren. Dabei wird der Kühlbetrieb der Fußbodenheizung
deaktiviert, wenn ein an die Multi IO Box angeschlossener aktivierter Feuchtigkeitssensor aktiviert
wird. Dies dient zur Vermeidung von Kondenswasserbildung an der Fußbodenoberfläche bzw. an
den Rohren der Heizungsanlage.
Der Aufbau der Schaltung erfolgt wie bei 6.3.12.6 Anwendungsbeispiel 6.
Eingang IN1 der Multi IO Box steuert den Heiz- und Kühlbetrieb über einen angeschlossenen
Schalter, an Eingang IN2 wird ein aktiver Feuchtigkeitssensor mit Schaltausgang angeschlossen.
Seite 61/154
