Alpha IP
Planungshandbuch

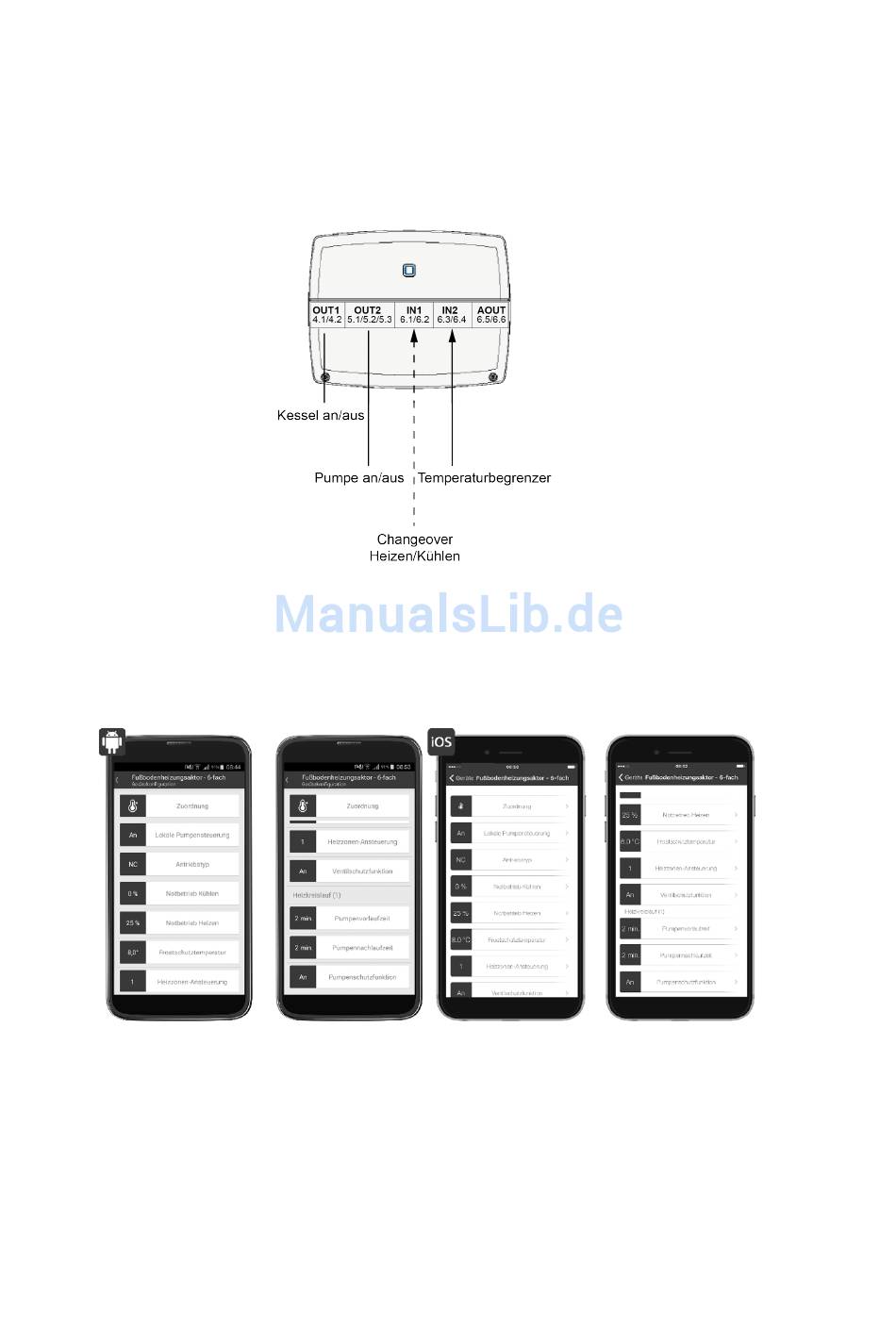

Der Aufbau der Schaltung erfolgt wie bei 6.3.12.6 Anwendungsbeispiel 6. Der Eingang 2-IN der
Multi IO Box steuert die Temperaturbegrenzung.
Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung und Pumpe mit
Temperaturbegrenzung sind wie folgt vorzunehmen:
• Den Fußbodenheizungsaktor anlernen und jeden Kanal einem Raum zuordnen.
• Im Menü auf „Geräteübersicht" tippen und dort den Fußbodenheizungsaktor auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
• Hier die lokale Pumpensteuerung auf „An" stellen und den Antriebstyp auf den verwendeten Typ
(NC oder NO) anpassen.
• Unter „Heizkreislauf" gibt es die Möglichkeit, die Pumpenvorlaufzeit und
Pumpennachlaufzeit (siehe Abschnitt „Pumpenvorlaufzeit/Pumpennachlaufzeit" auf Seite 45) zu
konfigurieren.
• Die Multi IO Box anlernen.
• Im Menü auf „Geräteübersicht" tippen und dort die Multi IO Box auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
Seite 64/154
Screenshots Konfiguration FAL-xx
Version 2017 2.2
