Alpha IP
Planungshandbuch

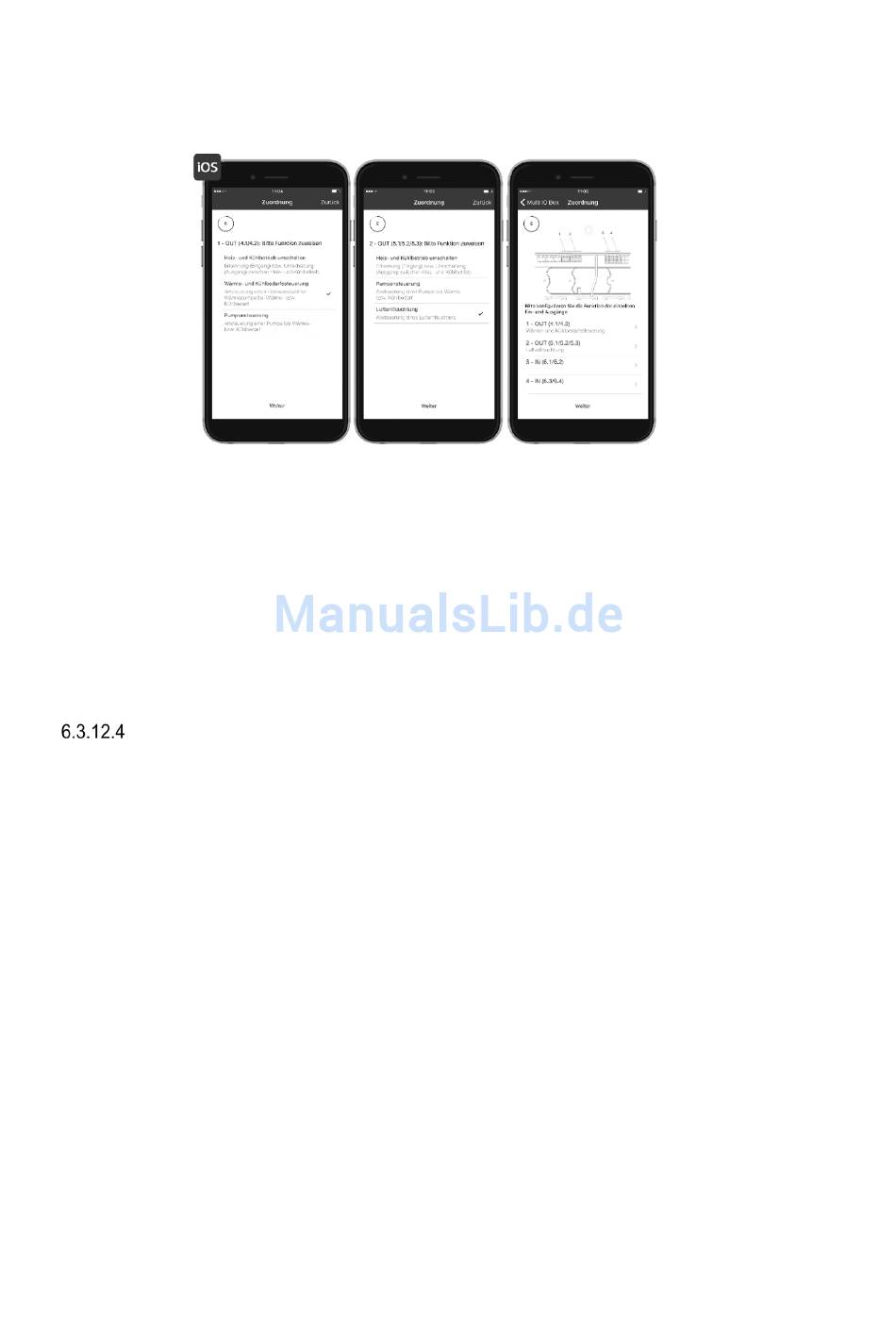

Konfiguration MIOB zur Steuerung von Heizkesseln/Luftentfeuchtern
• Im Menüpunkt „Zuordnung" den Ausgang OUT1 der Wärme- und Kühlbedarfssteuerung zuweisen
und auf „Weiter" tippen.
• Im nächsten Fenster Ausgang OUT2 der Steuerung des Luftentfeuchters zuweisen und auf
„Weiter" tippen.
• Anschließend wird eine Kanalübersicht mit den dazugehörigen Funktionen dargestellt.
• Die Feuchtewerte werden von den entsprechenden Raumbediengeräten geliefert.
• Weitergehende Einstellungen können über die Auswahl des entsprechenden Raumes
vorgenommen werden.
Anwendungsbeispiel 4: Steuerung der Fußbodenheizung, Umwälzpumpe, des Heizkessels
und Luftentfeuchters
In diesem Anwendungsbeispiel erfolgt die Pumpensteuerung über den Fußbodenheizungsaktor.
Die Heizzone 1 steuert dabei nur die Pumpe.
Die Steuerung des Heizkessels erfolgt über den Ausgang OUT 1 der Multi IO Box. Der Heizkessel
wird in dieser Konfiguration je nach Wärmebedarf der Raumbediengeräte der einzelnen Räume
ein- und ausgeschaltet.
Ein Luftentfeuchter kann über den Ausgang OUT2 der Multi IO Box gesteuert werden. Die aktuelle
Luftfeuchtigkeit wird dabei vom Alpha IP Raumbediengerät gemessen.
Die Eingänge der Multi IO Box werden zur Steuerung des Heizkessels nicht genutzt.
Die Kopplung der Heizkreise 2–6 bzw. 2–10 erfolgt über das Alpha IP Raumbediengerät.
Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren
möglich. In diesem Fall wird die Pumpe allerdings nur lokal von der FAL mit der Pumpensteuerung
auf HZ1 geregelt. Für eine einheitliche Pumpensteuerung über alle FALs wird zwingend die MIOB
benötigt.
Die Pumpensteuerung an Heizzone 1, wertet nur die Zustände der eigenen Antriebe des
Fußbodenheizungsaktors aus (lokale Pumpensteuerung).
Seite 54/154
Version 2017 2.2
