Alpha IP
Planungshandbuch
• Stellen Sie hier die lokale Pumpensteuerung auf „An" und passen Sie den Antriebstyp auf den von
Ihnen verwendeten Typ (NC oder NO) an.
• Unter „Heizkreislauf" haben Sie die Möglichkeit, die Pumpenvorlaufzeit und
Pumpennachlaufzeit (siehe Abschnitt „Pumpenvorlaufzeit/Pumpennachlaufzeit" auf Seite 45) zu
konfigurieren.
• Lernen Sie die Multi IO Box an.
• Tippen Sie im Menü auf „Geräteübersicht" und wählen Sie dort die Multi IO Box aus.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.

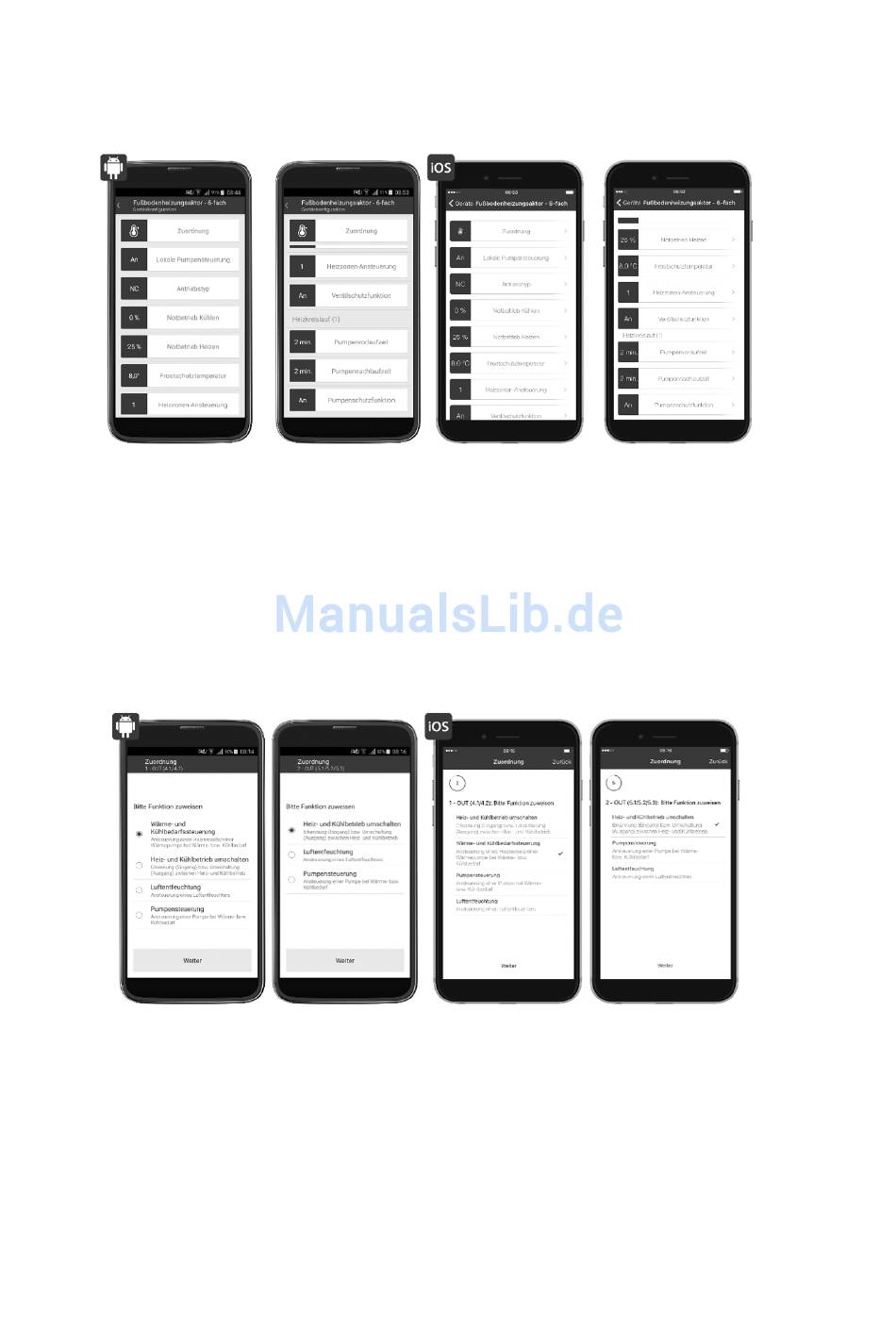

Screenshot Konfiguration Multi IO Box für Wechsel zwischen Heiz- und Kühlbetrieb über den
• Im Menüpunkt „Zuordnung" weisen Sie Ausgang OUT1 der Wärme- und
Kühlbedarfssteuerung zu und tippen Sie auf „Weiter".
• Wählen Sie im nächsten Fenster für Ausgang OUT2 die Option „Heiz- und
Kühlbetrieb umschalten" und tippen Sie auf „Weiter".
Seite 60/154
Screenshots Konfiguration HmIP-FAL-xx
Eingang der Multi IO Box
Version 2017 2.2
