3.2 Montage
40,2
90
A-A
A
A

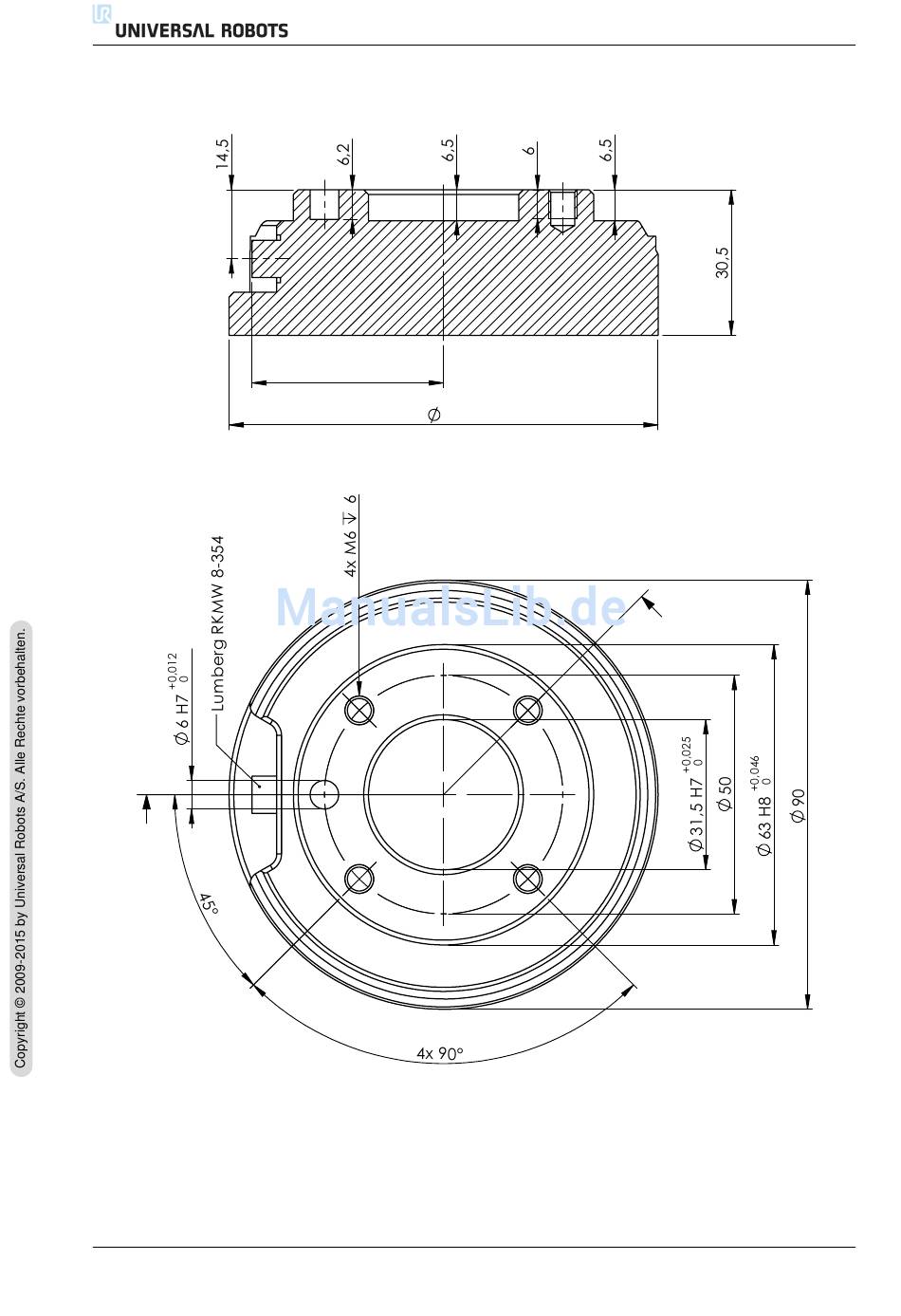

Abbildung 3.2: Der Werkzeugflansch, ISO 9409-1-50-4-M6. Hier wird das Werkzeug an die Spitze des
Roboters montiert. Alle Maßangaben sind in mm.
