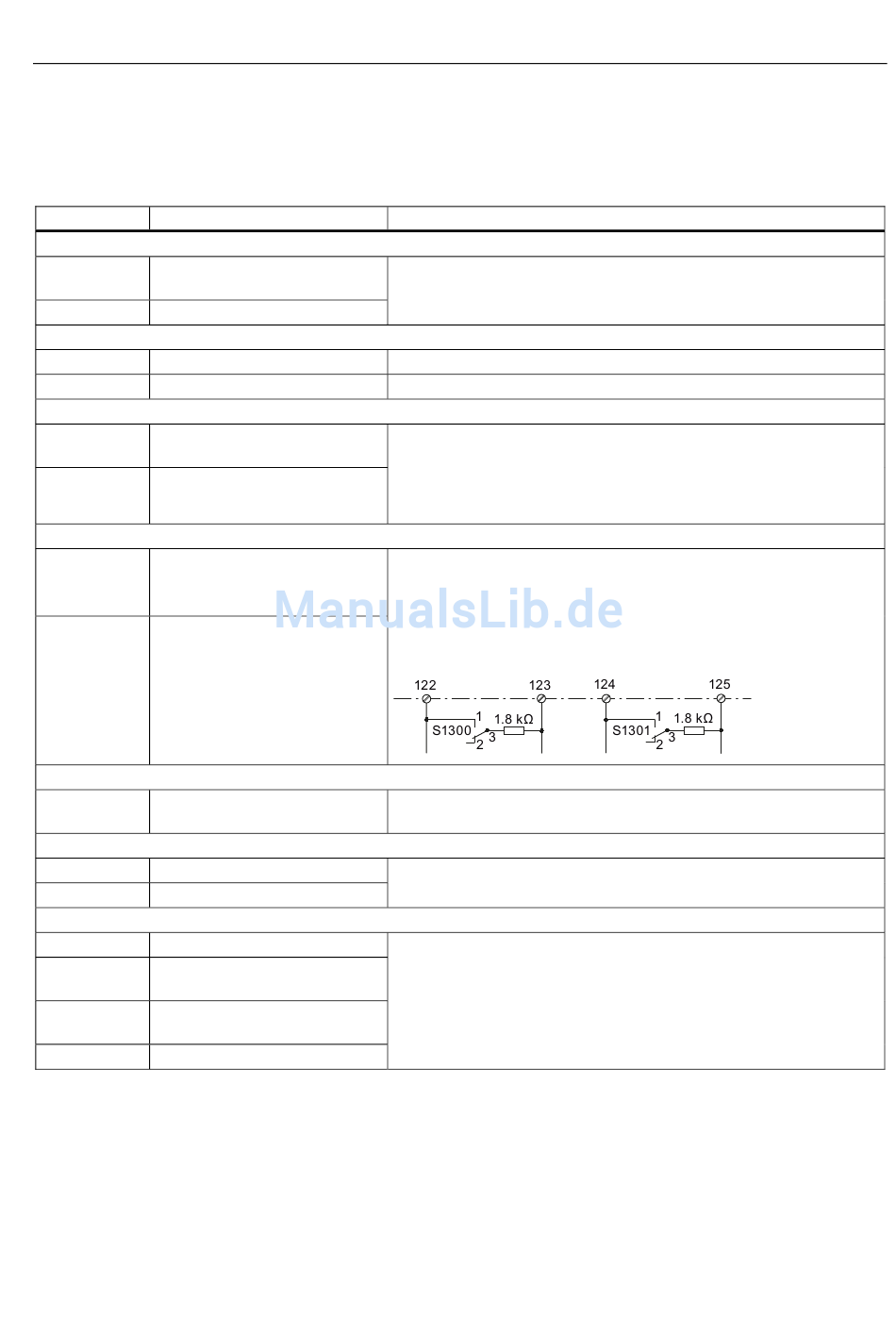

Klemmen am Power Interface

Tabelle 6- 14 Klemmen XR1, XS1, XT1, XL1, XL2, XM, X_I_IST, XB
Klemme Funktion
Analogtacho XT1
XT1-103 Tachoanschluss
8 V bis 270 V
XT1-104 Masse analog M
Sicherheitsabschaltung E-STOP XS1
XS1-105 Eingang (Schalter)
XS1-106 Versorgung (Ausgang)
Potentialfreie Relaisausgänge XR1, XL1
XR1-109 Relais für Netzschütz
XR1-110
XL1-120 Relais für Lüfterschütz
XL1-121
Überwachungseingänge XL2
XL2-122 + Lüfterüberwachung
XL2-123 - (Störung F60267)
Konfiguration mit p51832
XL2-124 + Externe Überwachung
XL2-125 - (Störung F60203)
Konfiguration mit p51833
Elektronikmasse
XM-M Elektronikmasse
XM-M
Stromistwert X_I_IST
I_I_IST Stromistwert
M_I_IST Bezugsmasse zu Stromistwert
Stromwandleranschlüsse XB
XB1 Stromwandler T1 - k1
XB2 Stromwandler T1 - l1
M_BUERDE
XB3 Stromwandler T2 - l2
M_BUERDE
XB4 Stromwandler T2 - k2
SINAMICS DCM Control Module
Betriebsanleitung, 06.2010, C98130-A7067-A1-2-19
6.16 Anschlussbelegung (Klemmen, Faston-Steckzungen, Flachbandleitungen)
Technische Angaben
±270 V
Eingangswiderstand 159 kΩ
Auflösung ±14 bit
Ie = 20 mA
DC 24 V, max. Last 1 A kurzschlussfest
Belastbarkeit:
≤ AC 250 V, 4 A; cosφ = 1
≤ AC 250 V, 2 A; cosφ = 0,4
≤ DC 30 V, 2 A
externe Absicherung max. 4A Charakteristik C empfohlen
Differenzeingänge
max. Eingangsspannung ±50 V
Gleichtaktbereich -2 V bis +50 V
L-Signal: <8 V, H-Signal: >11 V
Eingangswiderstand 30 kΩ
schaltbare Widerstände 1.8 kΩ:
Eingang für externen Stromistwert
analog 0 ... -10 V
Konfiguration der Stromwandler laut p51824
Anschließen
127
