Kapitel 3
Konfigurationsmodus

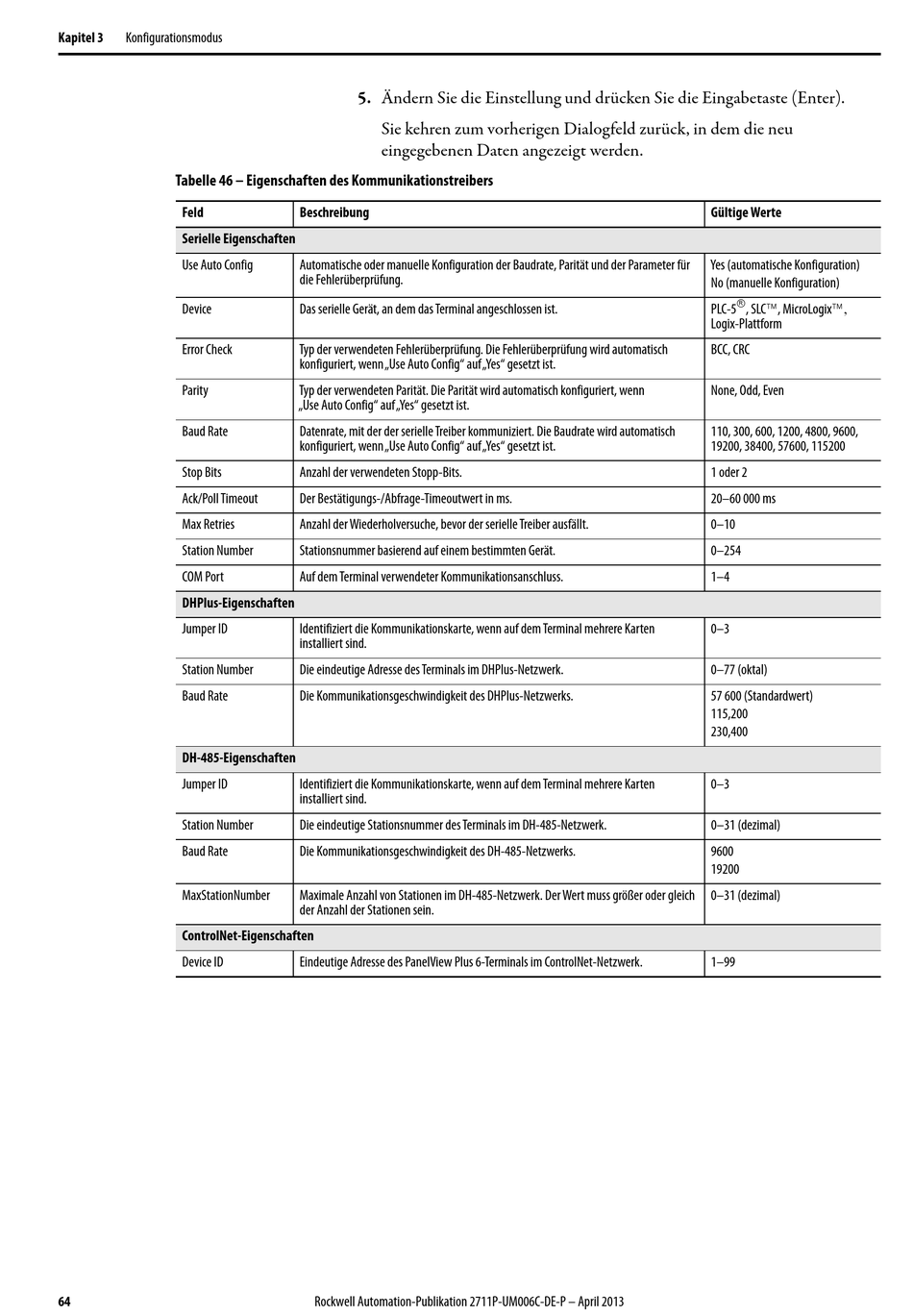

Tabelle 46 – Eigenschaften des Kommunikationstreibers
Feld
Serielle Eigenschaften
Use Auto Config
Device
Error Check
Parity
Baud Rate
Stop Bits
Ack/Poll Timeout
Max Retries
Station Number
COM Port
DHPlus-Eigenschaften
Jumper ID
Station Number
Baud Rate
DH-485-Eigenschaften
Jumper ID
Station Number
Baud Rate
MaxStationNumber
ControlNet-Eigenschaften
Device ID
64
5. Ändern Sie die Einstellung und drücken Sie die Eingabetaste (Enter).
Sie kehren zum vorherigen Dialogfeld zurück, in dem die neu
eingegebenen Daten angezeigt werden.
Beschreibung
Automatische oder manuelle Konfiguration der Baudrate, Parität und der Parameter für
die Fehlerüberprüfung.
Das serielle Gerät, an dem das Terminal angeschlossen ist.
Typ der verwendeten Fehlerüberprüfung. Die Fehlerüberprüfung wird automatisch
konfiguriert, wenn „Use Auto Config" auf „Yes" gesetzt ist.
Typ der verwendeten Parität. Die Parität wird automatisch konfiguriert, wenn
„Use Auto Config" auf „Yes" gesetzt ist.
Datenrate, mit der der serielle Treiber kommuniziert. Die Baudrate wird automatisch
konfiguriert, wenn „Use Auto Config" auf „Yes" gesetzt ist.
Anzahl der verwendeten Stopp-Bits.
Der Bestätigungs-/Abfrage-Timeoutwert in ms.
Anzahl der Wiederholversuche, bevor der serielle Treiber ausfällt.
Stationsnummer basierend auf einem bestimmten Gerät.
Auf dem Terminal verwendeter Kommunikationsanschluss.
Identifiziert die Kommunikationskarte, wenn auf dem Terminal mehrere Karten
installiert sind.
Die eindeutige Adresse des Terminals im DHPlus-Netzwerk.
Die Kommunikationsgeschwindigkeit des DHPlus-Netzwerks.
Identifiziert die Kommunikationskarte, wenn auf dem Terminal mehrere Karten
installiert sind.
Die eindeutige Stationsnummer des Terminals im DH-485-Netzwerk.
Die Kommunikationsgeschwindigkeit des DH-485-Netzwerks.
Maximale Anzahl von Stationen im DH-485-Netzwerk. Der Wert muss größer oder gleich
der Anzahl der Stationen sein.
Eindeutige Adresse des PanelView Plus 6-Terminals im ControlNet-Netzwerk.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Gültige Werte
Yes (automatische Konfiguration)
No (manuelle Konfiguration)
PLC-5
, SLC, MicroLogix
Logix-Plattform
BCC, CRC
None, Odd, Even
110, 300, 600, 1200, 4800, 9600,
19200, 38400, 57600, 115200
1 oder 2
20–60 000 ms
0–10
0–254
1–4
0–3
0–77 (oktal)
57 600 (Standardwert)
115,200
230,400
0–3
0–31 (dezimal)
9600
19200
0–31 (dezimal)
1–99
