Kapitel 6
Terminalverbindungen
Ethernet-Verbindungen
150
Der Ethernet-Port wird an einer Steuerung an einem EtherNet/IP-Netzwerk
über Ethernet- und Netzwerk-Standardverbindungen angeschlossen. Der Port
unterstützt auch Applikationstransfers und das Drucken.
Das 2711P-RN20-Ethernet-Kommunikationsmodul steht für die
TIPP
700- bis 1500-Terminals zur Verfügung, wenn ein anderer Ethernet-Port
erforderlich ist. Das Modul hat seine eigene, eindeutige IP-Adresse.
Ethernet-Anschluss
Der Ethernet-Port hat einen RJ45-, 10/100Base-T-Anschluss für die
Netzwerkkommunikation und unterstützt MDI/MDI-X-Verbindungen.

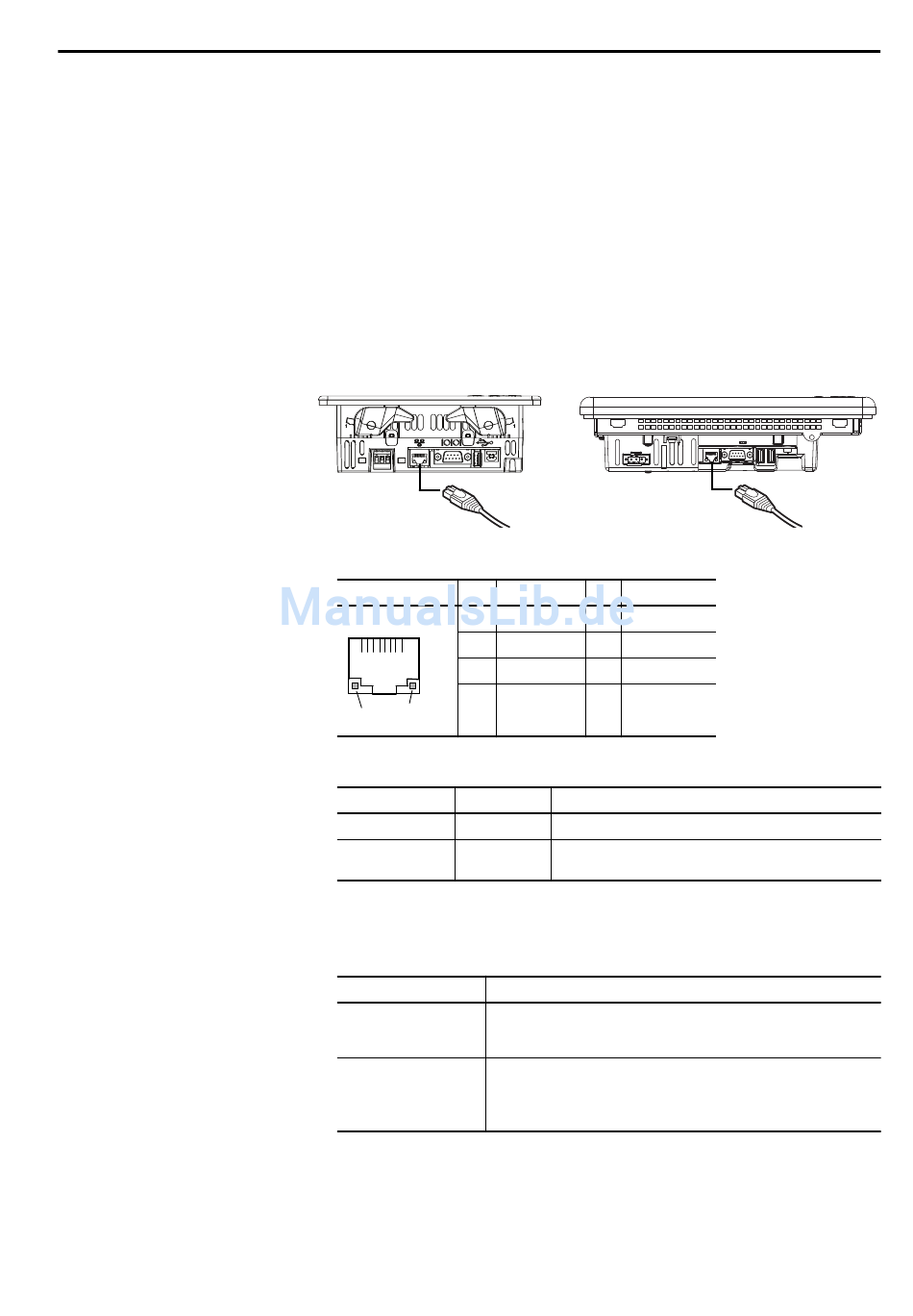

Abbildung 15 – Ethernet-Anschluss
Tabelle 63 – Kontaktstifte des Ethernet-Anschlusses
Anschluss
Stift
RJ45-Anschluss
1
8
1
2
3
4
Grüne
Gelbe
Anzeige
Anzeige
Tabelle 64 – Ethernet-Statusanzeigen
Anzeige
LED-Farbe
Verbundintegrität
Aktivitäts-LED
Ethernet-Kabel
Tabelle 65 – Anforderungen an das Ethernet-Kabel
Für diese Terminalmodelle Dieses Ethernet-Kabel verwenden
700- bis 1500-Terminals
400- bis 600-Terminals
Die maximale Kabellänge zwischen dem Ethernet-Port und einem 10/100 Base-
T-Anschluss an einem Ethernet-Hub (ohne Repeater oder Lichtwellenleiter)
beträgt 100 m.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Stiftname
Stift Stiftname
Transmit +
5
Nicht verwendet
Transmit –
6
Empfang –
Receive +
7
Nicht verwendet
Nicht verwendet 8
Nicht verwendet
Beschreibung
Gelb
Gilt, wenn ein Verbund vorhanden ist.
Grün
Pulsierend aktiv, wenn eine Empfangs- oder Übertragungsaktivität
vorhanden ist.
Abgeschirmtes CAT5E-Kabel (Belden 7921A) gemäß TIA 568-B.1 und RJ45-Stecker
gemäß IEC 60603-7, um die Marine-Emissionsgrenzwerte sowie die EMV-Richtlinie
der Europäischen Union (89/336/EWG) einzuhalten.
Verwenden Sie verdrillte Doppelkabel der Kategorie 5.
Sie können ein Ethernet-Standardkabel oder ein Crossover-Kabel (z. B. Bestellnum-
mer 2711P-CBL-EX04) verwenden, wenn Sie den Anschluss direkt an einer Logik-
steuerung oder einem Switch vornehmen.
