Kapitel 6
Terminalverbindungen
160
Anschlüsse des ControlNet-Moduls

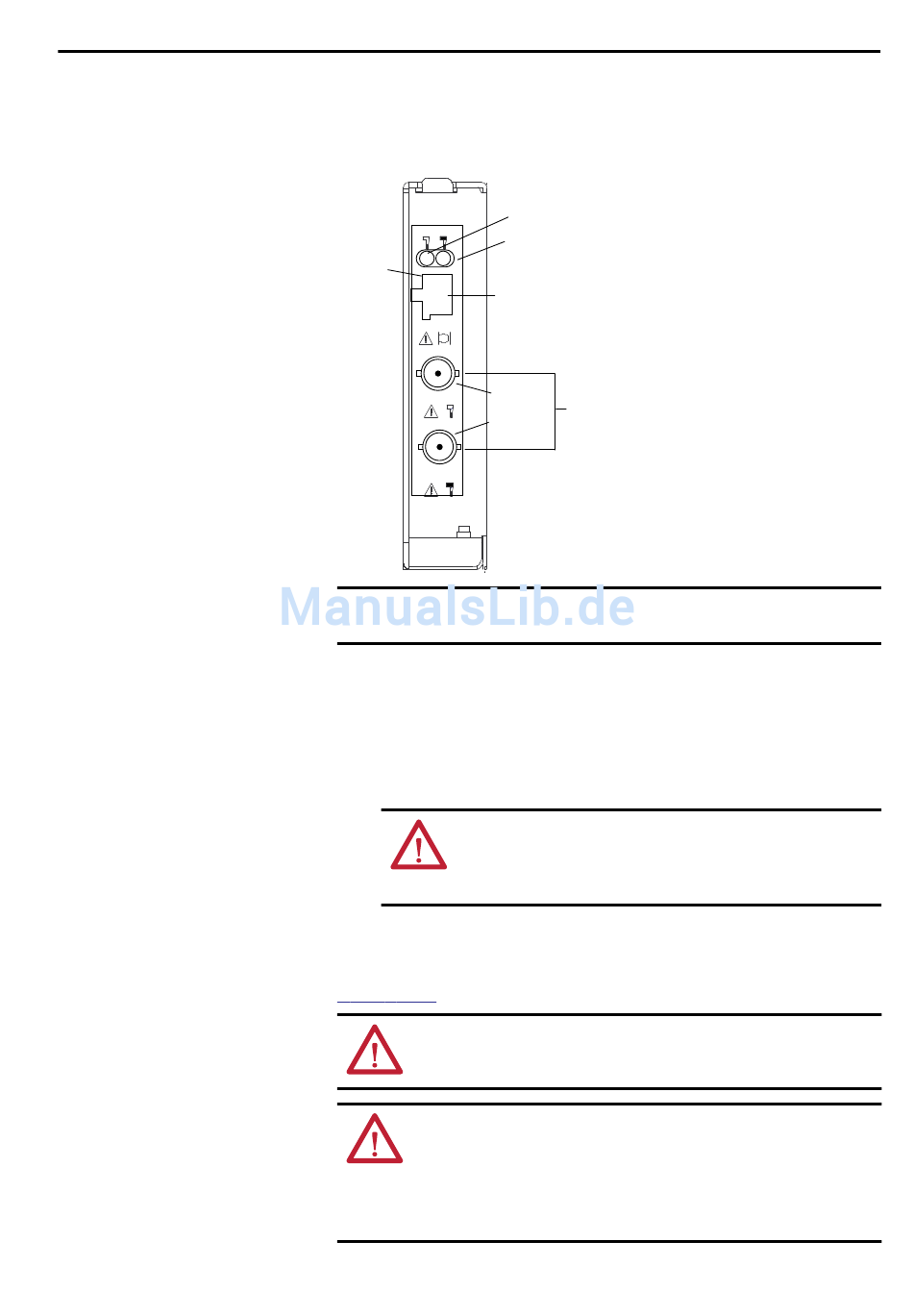

Abbildung 24 – Bestellnr. Kommunikationsmodul der Bestellnummer 2711P-RN15S
oder 2711P-RN15SK
Stift 1
A
B
Allen Bradley
ControlNet
Der Anschluss darf nicht an einem Netzwerk erfolgen, das den redundanten
WICHTIG
Kabel-BNC-Anschluss und den NAP (Network Access Port) verwendet.
Modulanschluss am ControlNet-Netzwerk
Mit dem ControlNet-Kommunikationsmodul sind folgende Verbindungen
möglich:
• Direkter Anschluss an ein ControlNet-Netzwerk, für das eine Abzweigung
erforderlich ist.
ACHTUNG: Schließen Sie maximal ein ControlNet-Netzwerk am
Kommunikationsmodul an. Wenn Sie versuchen, ein zweites Netzwerk
am Modul anzuschließen, funktioniert Ihr Kommunikationssystem
möglicherweise nicht ordnungsgemäß.
• Anschluss an ein Gerät, das bereits an einem ControlNet-Netzwerk
angeschlossen ist.
Beschreibungen der ControlNet-Komponenten finden Sie in der Publikation
CNET-IN002, ControlNet Coax Media Planning and Installation Guide.
WARNUNG: Bei Verwendung in explosionsgefährdeten Bereichen der Klasse I,
Division 2, muss das Gerät in einem geeigneten Gehäuse montiert und gemäß
den geltenden Elektrovorschriften verdrahtet werden.
WARNUNG: Kommunikationskabel dürfen nicht angeschlossen oder
abgezogen werden, solange dieses Gerät oder ein Gerät auf dem Netzwerk
unter Spannung steht. Ein elektrischer Lichtbogen könnte zu einer Explosion an
explosionsgefährdeten Standorten führen. Stellen Sie zunächst sicher, dass die
Spannungsversorgung unterbrochen wurde oder dass es sich um einen nicht
explosionsgefährdeten Bereich handelt.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Statusanzeige A
Statusanzeige B
Network Access Port (NAP)
RJ-45-Anschluss für den temporären
Anschluss von Programmierterminals an
Geräte in einem ControlNet-Netzwerk
Kanal A
Redundante BNC
Kabelanschlüsse
Kanal B
Stift NAP-Signal
1
Signal-Bezugspotenzial
2
Keine Verbindung
3
TX_H
4
TX_L
5
RX_L
6
RX_H
7
Keine Verbindung
8
Signal-Bezugspotenzial
Shell Erdung/Masse
