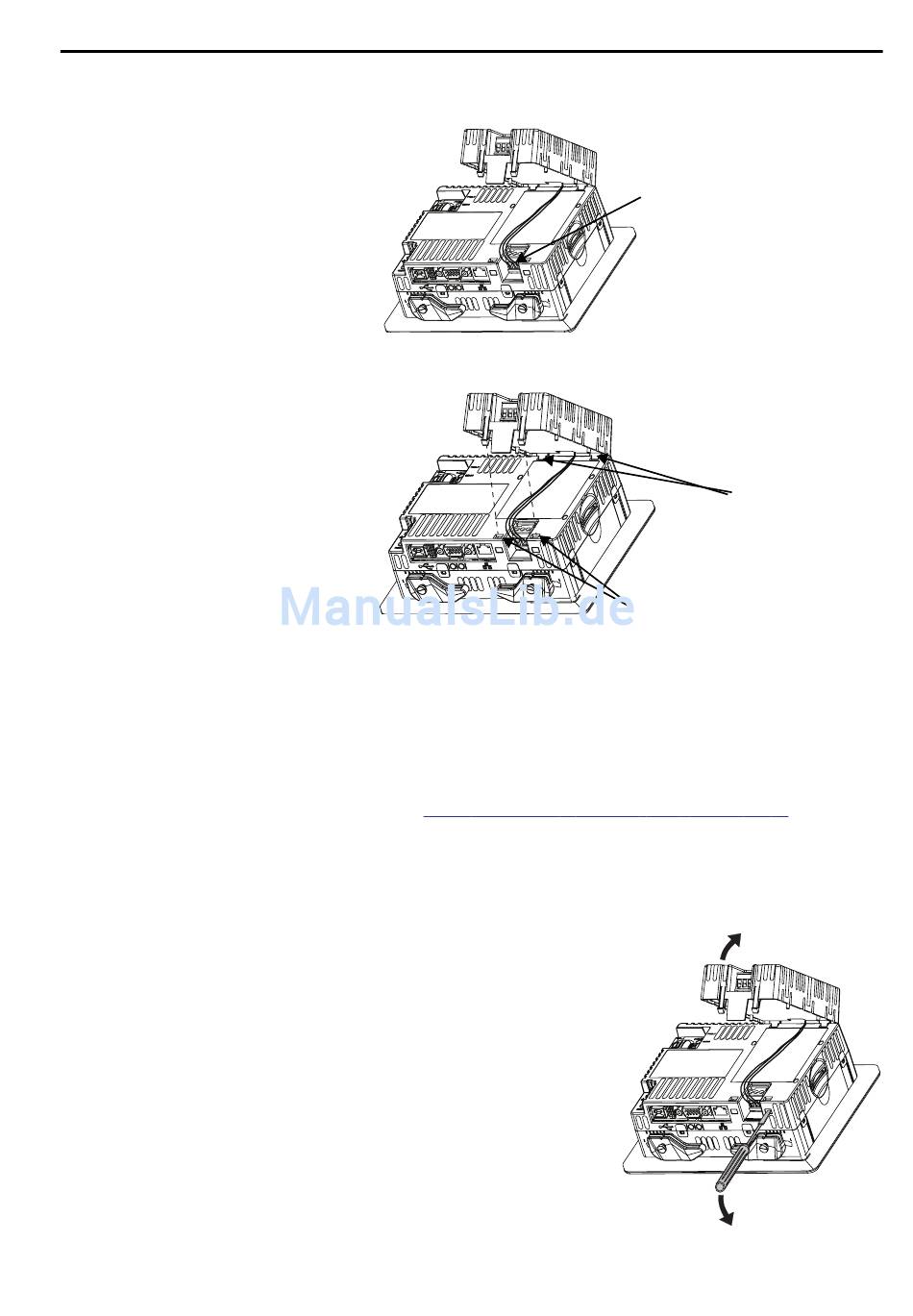

3. Schließen Sie die DC-Netzklemmenleiste, die mit dem
AC-Netzteilmodul verbunden ist, am Terminal an.
4. Führen Sie die beiden kurzen Laschen am AC-Modul in die Schlitze auf
der Rückseite des Terminals ein.
5. Drücken Sie das Modul nach unten, bis die beiden langen Laschen in die
Schlitze auf der gegenüberliegenden Seite des Terminals einrasten.
Stellen Sie sicher, dass das Modul sicher angeschlossen ist und dass die
Netzteilkabel zwischen dem Modul und dem Terminal nicht eingeklemmt
sind.
6. Schließen Sie eine Wechselstromquelle an die Klemmenleiste am
AC-Modul an.
Siehe
Anschließen der Wechselstromversorgung auf Seite
zur Leistungsverdrahtung enthält.
Gehen Sie wie folgt vor, um das AC-Leistungsmodul auszubauen.
1. Unterbrechen Sie die
Spannungsversorgung zum
Terminal.
2. Ziehen Sie die AC-
Leistungsverdrahtung von der
Netzklemmenleiste ab.
3. Führen Sie einen kleinen
Schlitzschraubendreher in einen
der beiden Schlitze unter dem
AC-Modul ein und hebeln Sie es
vorsichtig nach oben, bis sich die
Laschen aus dem Schlitz lösen.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
