400- und 600-Terminals

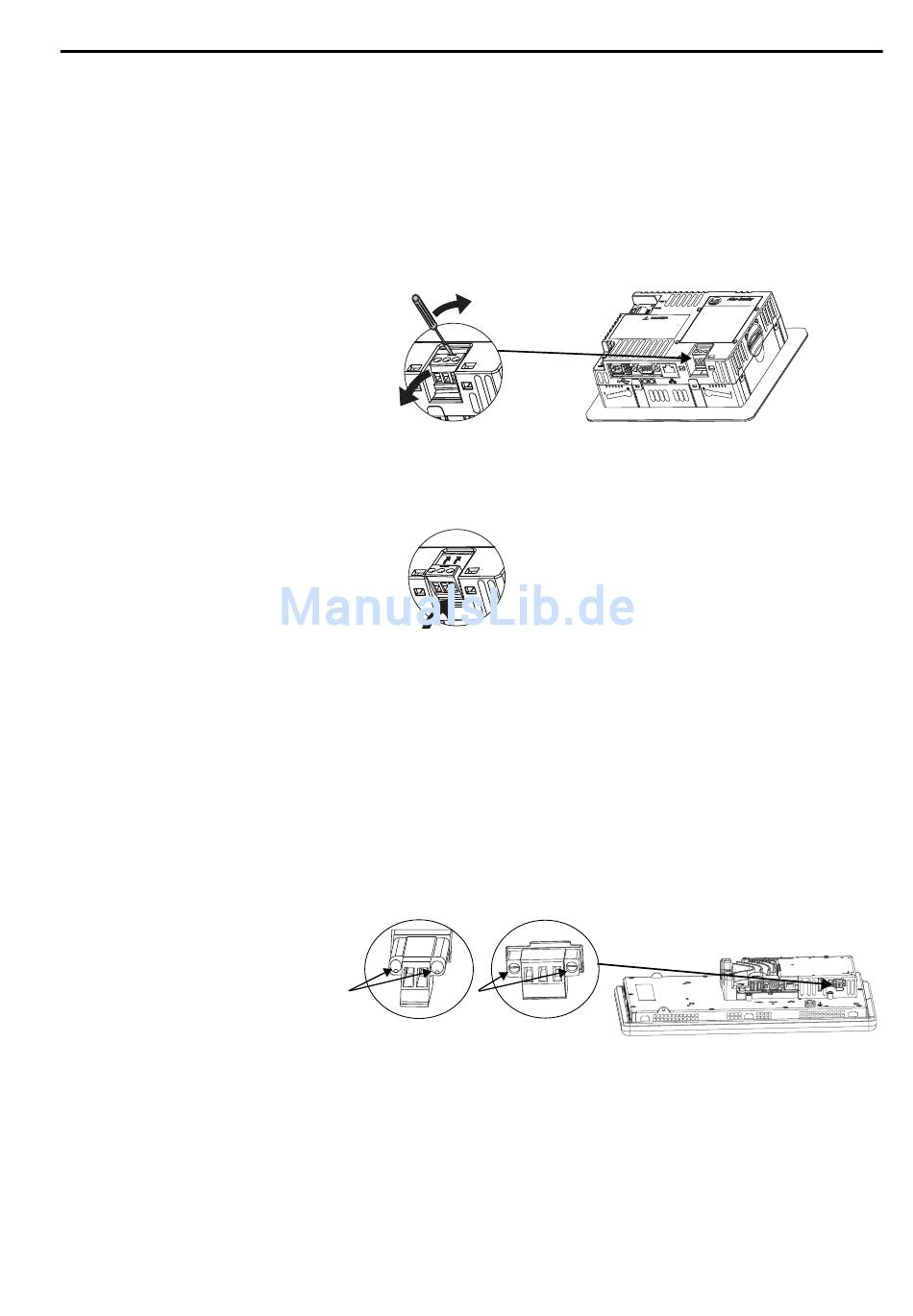

Gehen Sie wie folgt vor, um die Klemmenleiste von einem 400- oder
600-Terminal zu entfernen.
1. Setzen Sie die Spitze eines kleinen Schlitzschraubendrehers in den
Zugriffsschlitz der Klemmenleiste ein.
2. Hebeln Sie die Klemmenleiste vorsichtig heraus, um sie vom Terminal weg
zu drehen. Auf diese Weise wird der Verriegelungsmechanismus gelöst.
Gehen Sie wie folgt vor, um die Klemmenleiste wieder einzubauen.
1. Drücken Sie den Sockel der Klemmenleiste zunächst nach innen, während
sich die Leiste nach außen neigt.
2. Drücken Sie vorsichtig auf die Oberseite der Klemmenleiste, um sie in
Position zu drehen. Sie rastet ein, wenn sie sich in der richtigen Position
befindet.
700- bis 1500-Terminals
Gehen Sie wie folgt vor, um die Klemmenleiste von einem 700- bis
1500-Terminal zu entfernen.
1. Lösen Sie die beiden Schrauben, mit denen die Klemmenleiste befestigt ist.
2. Ziehen Sie die Klemmenleiste vorsichtig vom Steckverbinder ab.
DC-Klemmenleiste
mit 2 Positionen
Gehen Sie wie folgt vor, um die Klemmenleiste zu installieren.
1. Befestigen Sie die Klemmenleiste wieder am Steckverbinder, bis sie fest
sitzt.
2. Ziehen Sie die beiden Schrauben, mit denen die Klemmenleiste befestigt
wird, mit einem Drehmoment von 0,40 bis 0,51 Nm fest.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
AC-Klemmenleiste
mit 3 Positionen
Installieren des Terminals
Kapitel 2
39
