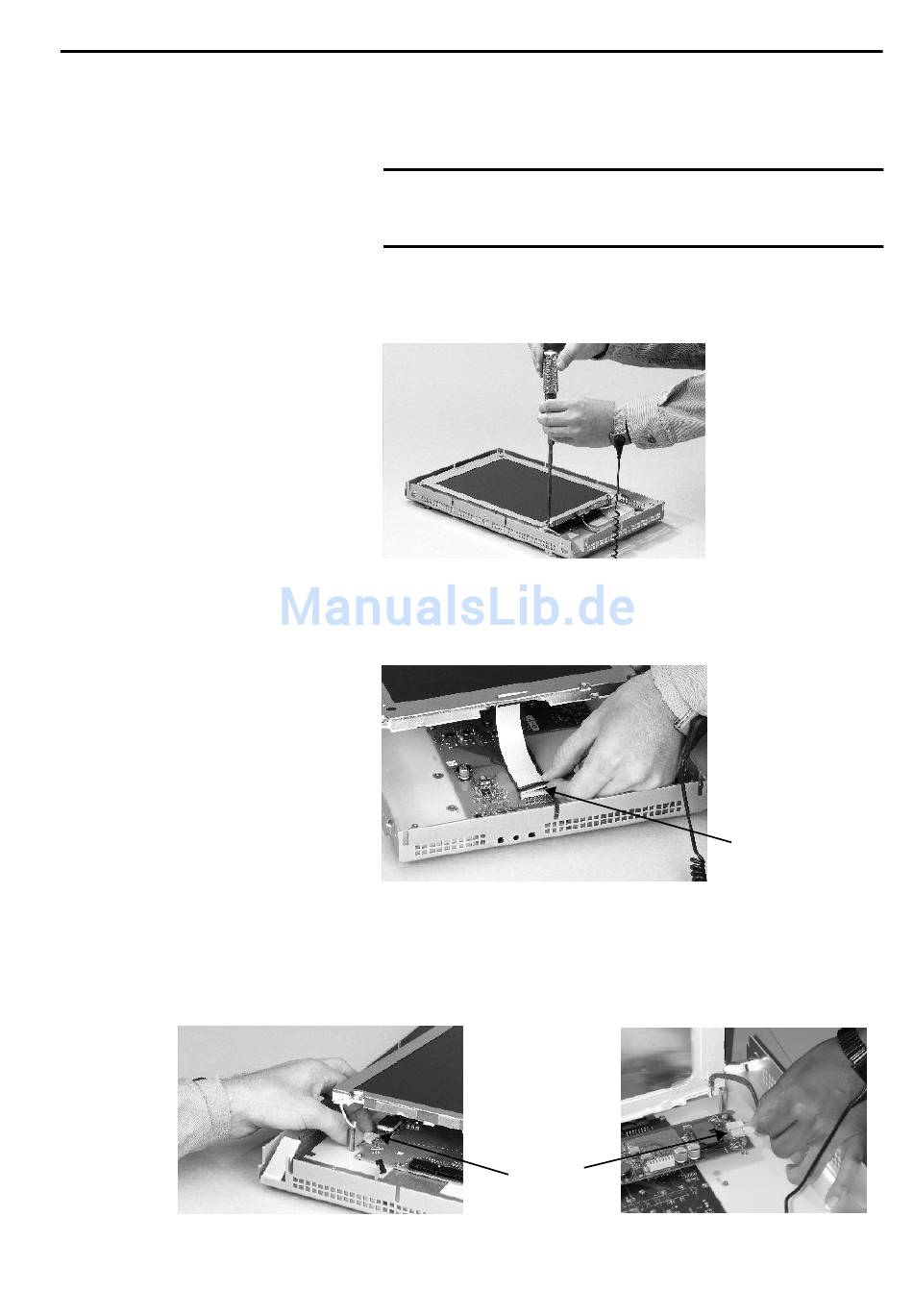

Gehen Sie wie folgt vor, um die Hintergrundbeleuchtung auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Entfernen Sie die Frontblende des Anzeigemoduls.
WICHTIG
3. Entfernen Sie die vier Schrauben, mit denen die LCD-Anzeige befestigt ist.
Drehen Sie bei 700-Anzeigen die vier Schrauben heraus, mit denen die
Anzeigeklammer befestigt ist.
4. Heben Sie die LCD-Anzeige an und ziehen Sie den Anschluss der Anzeige
von der Leiterplatte ab.
Der Aufbau der Leiterplatte variiert je nach Terminalmodell. Die Position des
Anschlusses ist modellabhängig.
5. Ziehen Sie die Anschlüsse der Hintergrundbeleuchtung von
der Leiterplatte ab.
• Das 1250-Terminal verfügt, je nach Anzeigeserie, über ein oder zwei
Anschlüsse für die Hintergrundbeleuchtung.
• Beim 1500-Terminal sind es vier Anschlüsse für die
Hintergrundbeleuchtung.
1250
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Die 700-Anzeige der Serie C ist nicht mit Schrauben befestigt und wird
nur von einer Klammer gehalten. Achten Sie darauf, dass die
Anzeige nach dem Abnehmen der Frontblende nicht herunterfällt.
Anschluss der
Hintergrundbeleuchtung
Kapitel 5
Anschluss der
Anzeige
1500
137
