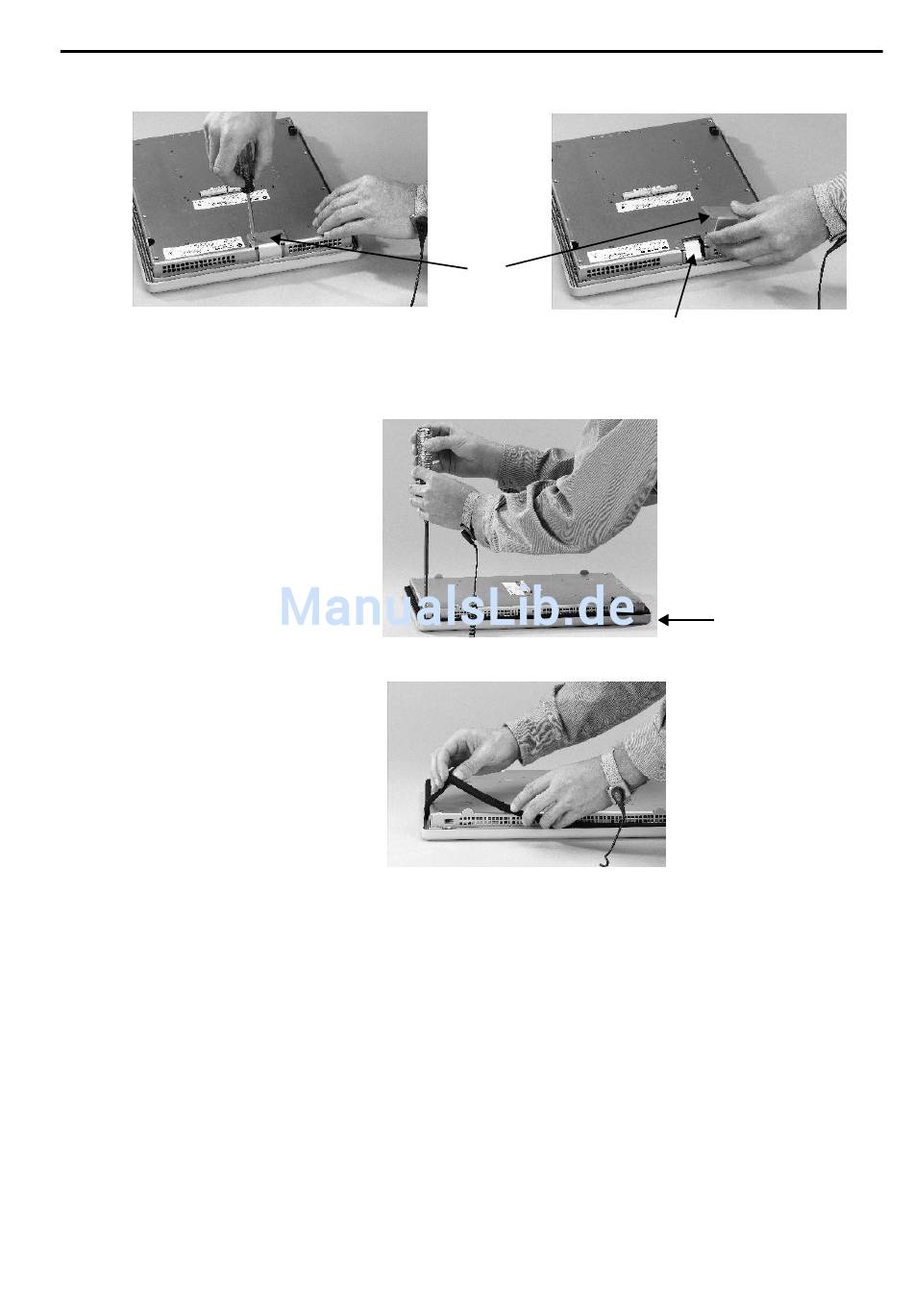

4. Trennen Sie den Anschluss des Touchscreens.
Platte
5. Drehen Sie die Schrauben aus der Rückseite des Anzeigemoduls heraus.
Die Anzahl der Schrauben hängt vom jeweiligen Terminaltyp ab.
6. Bauen Sie die Dichtung aus.
7. Heben Sie die Rückseite des Anzeigemoduls von der Frontblende ab.
Arbeiten Sie auf einer sauberen, flachen, stabilen Oberfläche, um die
Anzeige vor Fremdkörpern, Kratzern und Beschädigung zu schützen.
8. Trennen Sie die Anschlüsse.
• Funktionstastenanschluss
• Anschluss an den Keypad- oder Keypad/Touchscreen-Einheiten
9. Legen Sie die Frontblende beiseite.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Anschluss des Touchscreens
Frontblende des Anzeigemoduls
Kapitel 5
135
