Kapitel 2
Installieren des Terminals
DC+
DC–
Funktionale Erde zur Erdungssammelleitung
42

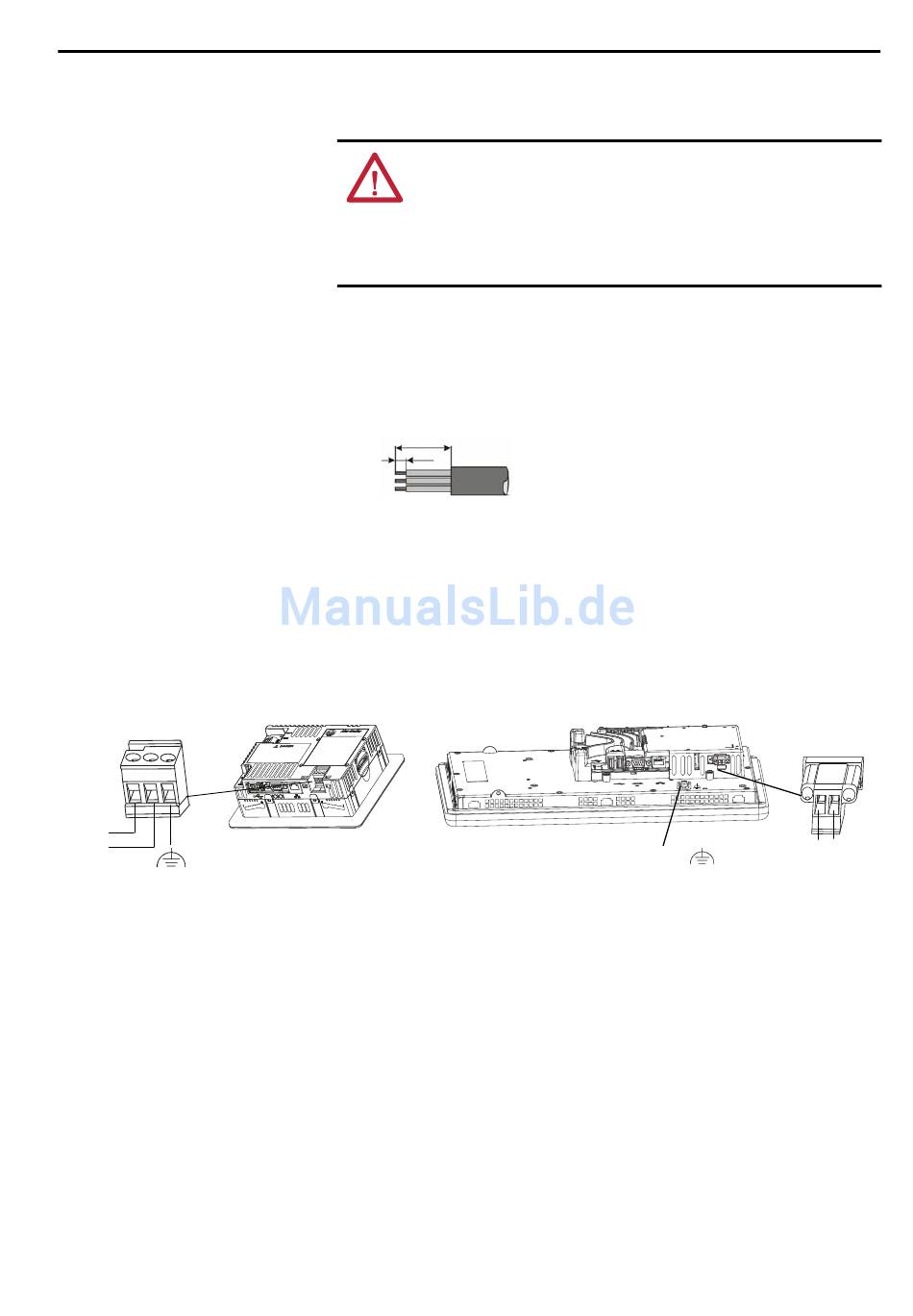

Anschließen der Gleichstromversorgung
WARNUNG: Exlosionsgefahr
Entfernen Sie das Gerät nur, wenn die Spannungsversorgung abgeschaltet
wurde und es sich in einem ungefährlichen Bereich befindet.
Unterbrechen Sie vor der Installation oder dem Austausch von Komponenten die
Stromzufuhr. Andernfalls kann es zu Stromschlägen oder Beschädigungen des
Terminals kommen.
Gehen Sie wie folgt vor, um die Gleichstromversorgung anzuschließen.
1. Stellen Sie sicher, dass das Terminal nicht mit einer Stromquelle
verbunden ist.
2. Entfernen Sie 7 mm der Isolierung von den Enden der Drähte.
20 mm
7 mm
3. Befestigen Sie die DC-Versorgungskabel an den markierten Klemmen
(+ und –) der Netzklemmenleiste.
4. Befestigen Sie den Erdungsdraht.
• Befestigen Sie bei 400- und 600-Terminals den Erdungsdraht an der
Klemme für funktionale Erde der Netzklemmenleiste.
• Befestigen Sie bei 700- bis 1500-Terminals den Erdungsdraht an der
Klemmenschraube für funktionale Erde auf der Rückseite der Anzeige.
400- oder 600-Terminal
5. Schalten Sie das Terminal ein.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
700- bis 1500-Terminal
Erde zu Erdungssammelleitung
+
–
DC– DC+
GND
