Ersetzen Sie das
Anzeigemodul
Gehen Sie wie folgt vor, um ein Kommunikationsmodul auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Ziehen Sie die Kabel vom Modul ab.
WARNUNG: Kommunikationskabel dürfen nicht angeschlossen oder
abgezogen werden, solange dieses Gerät oder ein Gerät in einem
Netzwerk unter Spannung steht. Ein elektrischer Lichtbogen könnte zu
einer Explosion an explosionsgefährdeten Standorten führen.
Vergewissern Sie sich, dass die Spannungsversorgung abgeklemmt
oder der Bereich als ungefährlich ausgewiesen ist, bevor Sie fortfahren.
3. Drehen Sie die vier Schrauben heraus, mit denen das
Kommunikationsmodul befestigt ist.
4. Heben Sie das Kommunikationsmodul vorsichtig vom Logikmodul ab.
5. Installieren Sie das neue Kommunikationsmodul, indem Sie
die Schritte 4–6 im Abschnitt
ausführen.
Seite 131

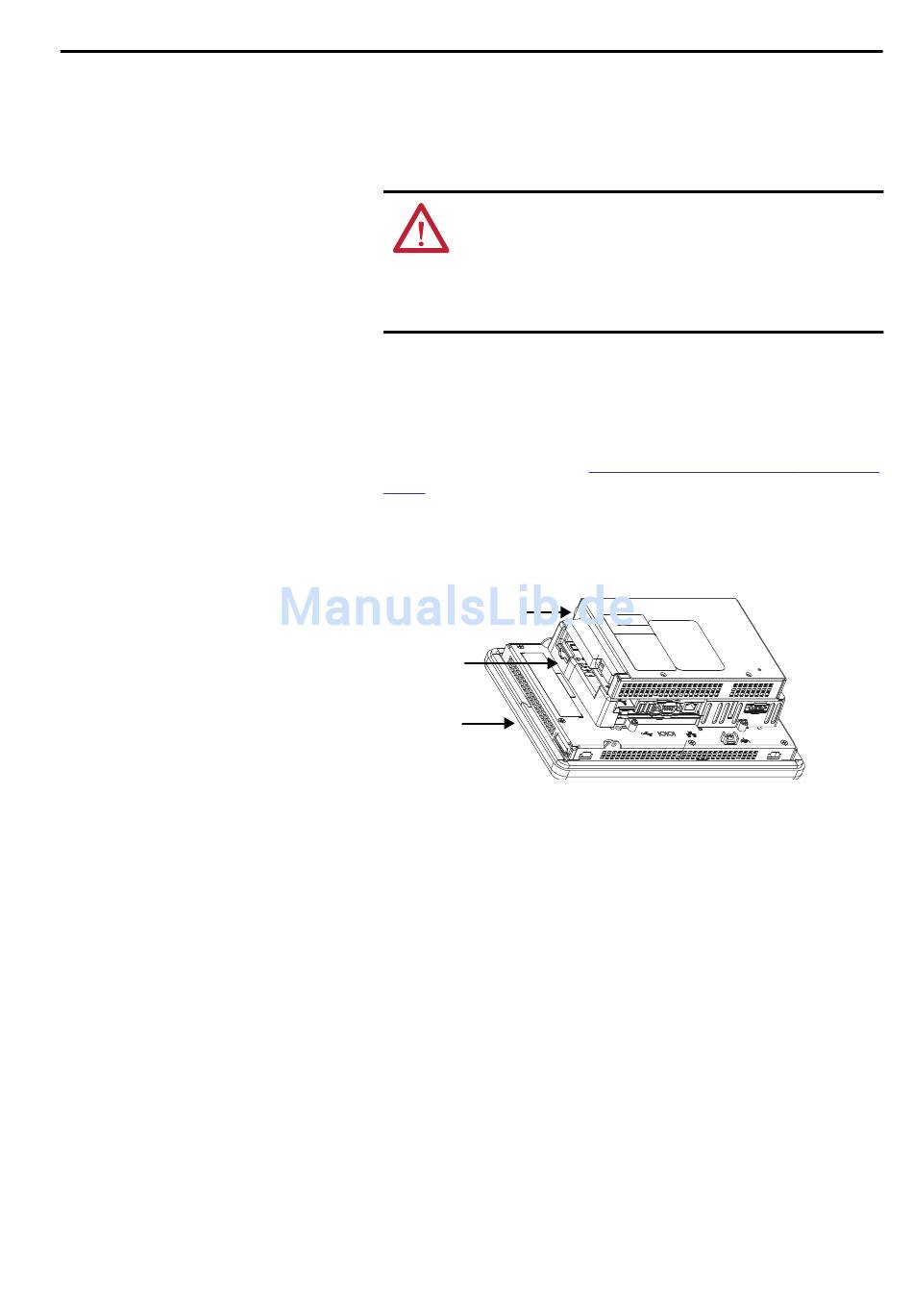

Gehen Sie wie folgt vor, um ein 700-, 1000-, 1250- oder 1500-Anzeigemodul
auszuwechseln.
Kommunikationsmodul
Logikmodul
Anzeigemodul
Gehen Sie wie folgt vor, um das Anzeigemodul auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Nehmen Sie das Terminal aus dem Schaltschrank.
3. Trennen Sie das Kommunikationsmodul vom Logikmodul, falls diese
miteinander verbunden sind, indem Sie die vier Schrauben entfernen.
4. Lösen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
am Anzeigemodul befestigt ist.
5. Heben Sie das Logikmodul vorsichtig vom Anzeigemodul ab.
6. Legen Sie das Anzeigemodul beiseite.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Installieren oder Austauschen eines Kommunikationsmoduls auf
Kapitel 5
133
