Kapitel 2
Installieren des Terminals
Produktabmessungen
32
In
Tabelle 33
und
Tabelle 34
Plus 6-Terminals aufgeführt.

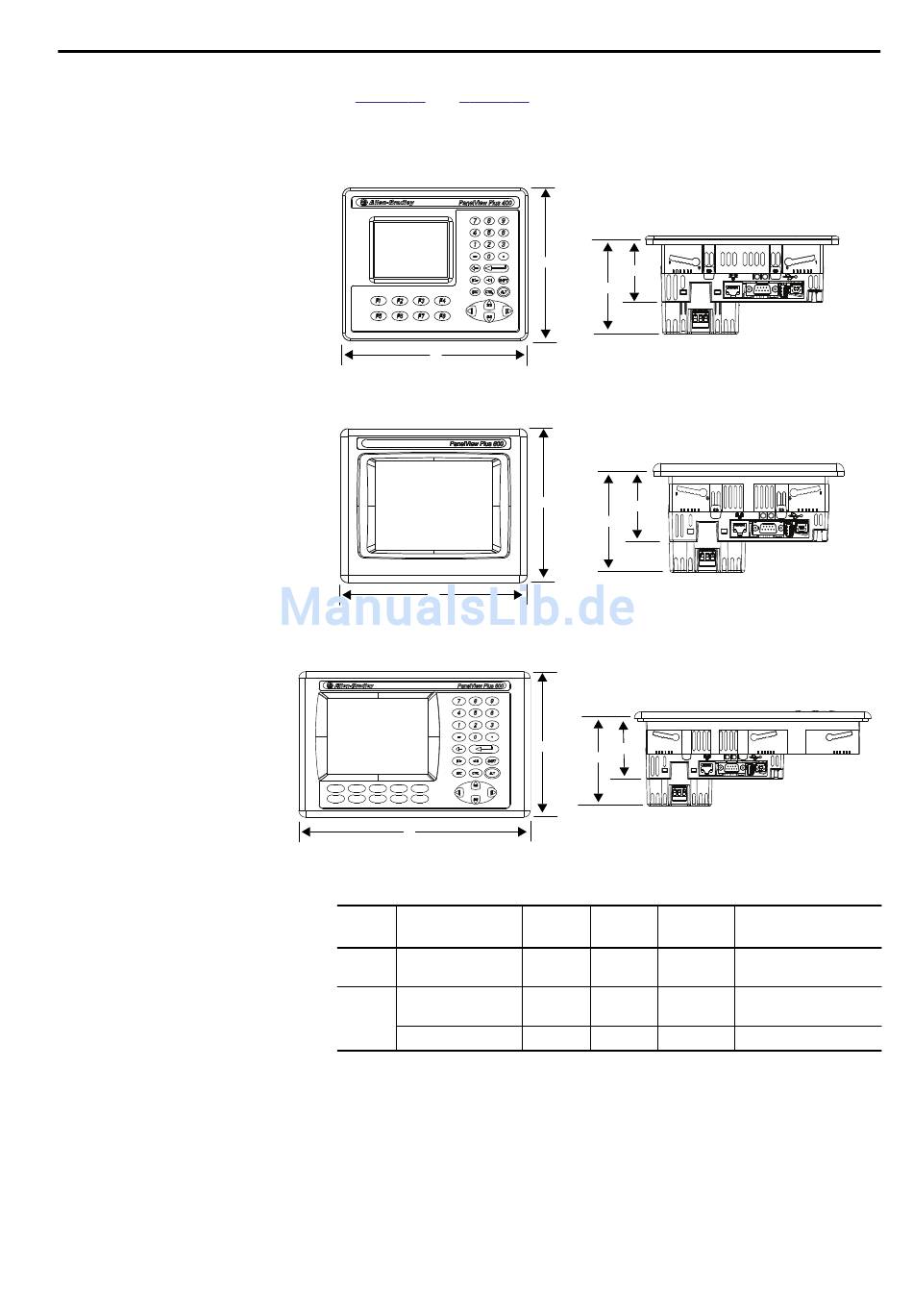

Abbildung 5 – PanelView Plus 6 – 400-Terminals mit Keypad oder Keypad/Touchscreen
b
Abbildung 6 – PanelView Plus 6 – 600-Terminal mit Touchscreen
b
Abbildung 7 – PanelView Plus 6 – 600-Terminals mit Keypad oder Keypad/Touchscreen
F1
F2
F3
F4
F5
F6
F7
F8
F9
F10
b
Tabelle 33 – PanelView Plus 6 – 400- und 600-Terminals – Produktabmessungen
Terminal
Eingabetyp
Keypad oder Keypad/
400
Touchscreen
Keypad oder Keypad/
Touchscreen
600
Touchscreen
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
sind die Produktabmessungen für alle PanelView
a
c
d
a
c
d
1
6
a
c
d
Breite (b)
Tiefe (c)
Höhe (a)
mm (Zoll)
mm (Zoll)
mm (Zoll)
152 (6.0)
185 (7.28)
60 (2.35)
167 (6.58)
266 (10.47)
68 (2.68)
152 (6.0)
185 (7.28)
68 (2.68)
1
1
6
6
Tiefe (d) mit AC-Modul
mm (Zoll)
90 (3.54)
98 (3.86)
98 (3.86)
