1
6
Kerbe
Drehen Sie den Hebel, bis die Kerbe
im Hebel an der richtigen
Ausrichtungsmarkierung am Terminal
ausgerichtet ist.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013

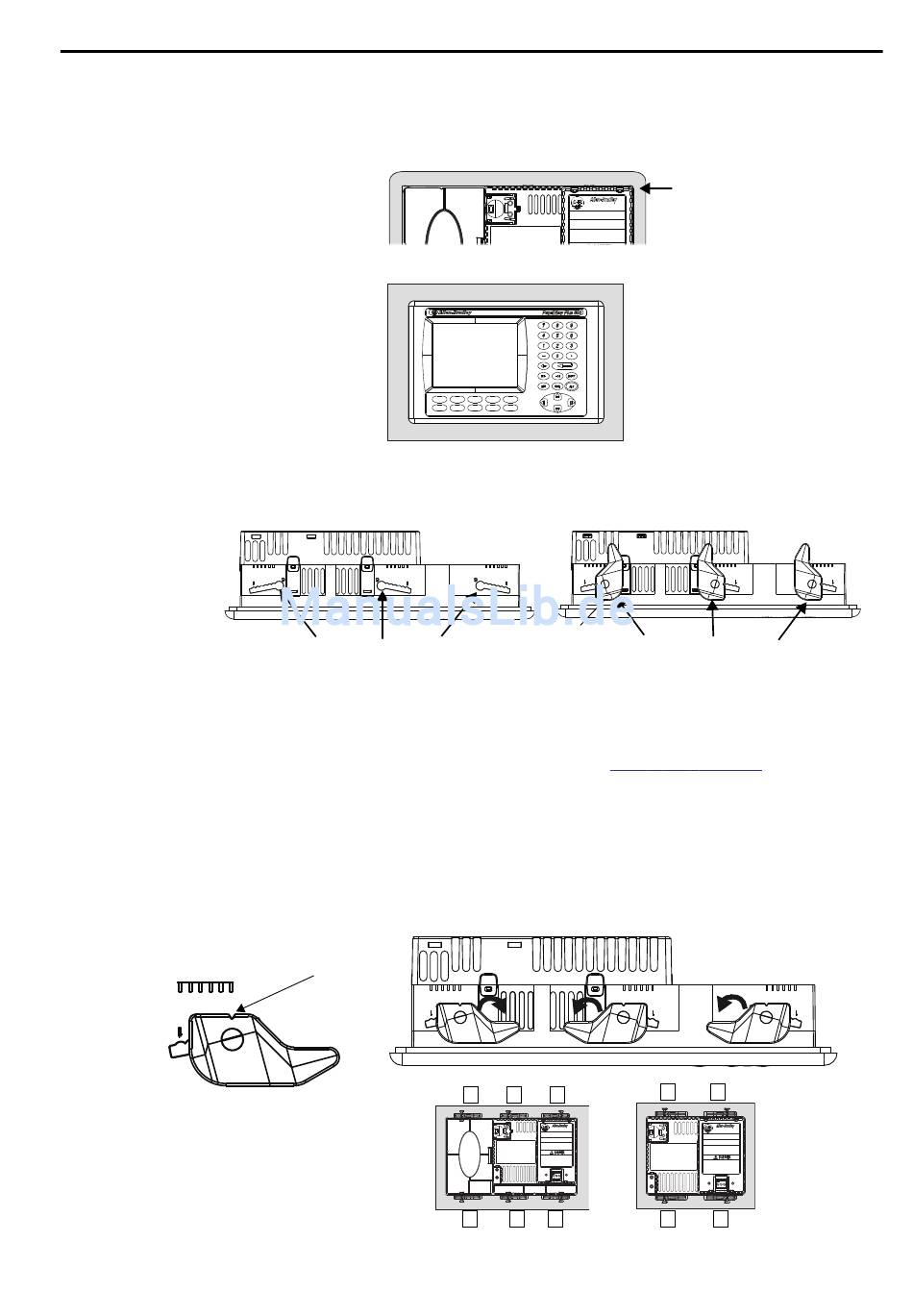

2. Überprüfen Sie, ob die Dichtung am Terminal vorhanden ist.
Die Dichtung erfolgt durch Kompression. Verwenden Sie keine
zusätzlichen Dichtungsmittel.
3. Setzen Sie das Terminal in den Schaltschrankausschnitt ein.
F1
F2
F3
F4
F5
F6
F7
F8
F9
F10
4. Setzen Sie alle Montagehebel in die Montageschlitze am Terminal ein.
Schieben Sie jeden Hebel so weit hinein, bis die flache Seite des Hebels die
Oberfläche des Schaltschranks berührt.
Montageschlitze
5. Wenn alle Hebel an der richtigen Position sind, schieben Sie jeden Hebel
um eine oder zwei zusätzliche Kerben weiter hinein, bis ein Klicken zu
hören ist.
Eine Richtlinie zum Bestimmen der Verriegelungspositionen für Ihre
Schaltschrankstärke finden Sie in
6. Drehen Sie jeden Hebel in die angegebene Richtung, bis er sich in der
endgültigen Position befindet.
Die Hebel drehen sich an der Ober- und Unterseite des Terminals in
TIPP
dieselbe Richtung.
Befolgen Sie die entsprechende Verriegelungsreihenfolge, um den
optimalen Sitz des Terminals zu gewährleisten.
1
5
FAULT
COMM
DEFAULT
RESET
4
Dichtung
FAULT
COMM
Flache Seite des Hebels
Montagehebel
Tabelle 35 auf Seite
1
3
FAULT
COMM
DEFAULT
RESET
2
6
4
Installieren des Terminals
Kapitel 2
34.
3
2
35
