DH-485/DH+-
Kommunikationsmodul
700- bis 1500-Terminals mit einem Kommunikationsmodul der Bestellnummer
2711P-RN6 oder 2711P-RN6K unterstützen die Kommunikation mit diesen
Netzwerken:
• DH+-Netzwerke
• DH-485-Netzwerke
Das Kommunikationsmodul verfügt über einen separaten Anschluss für jedes
Kommunikationsprotokoll. Sie können immer nur mit einem Netzwerk
gleichzeitig kommunizieren.

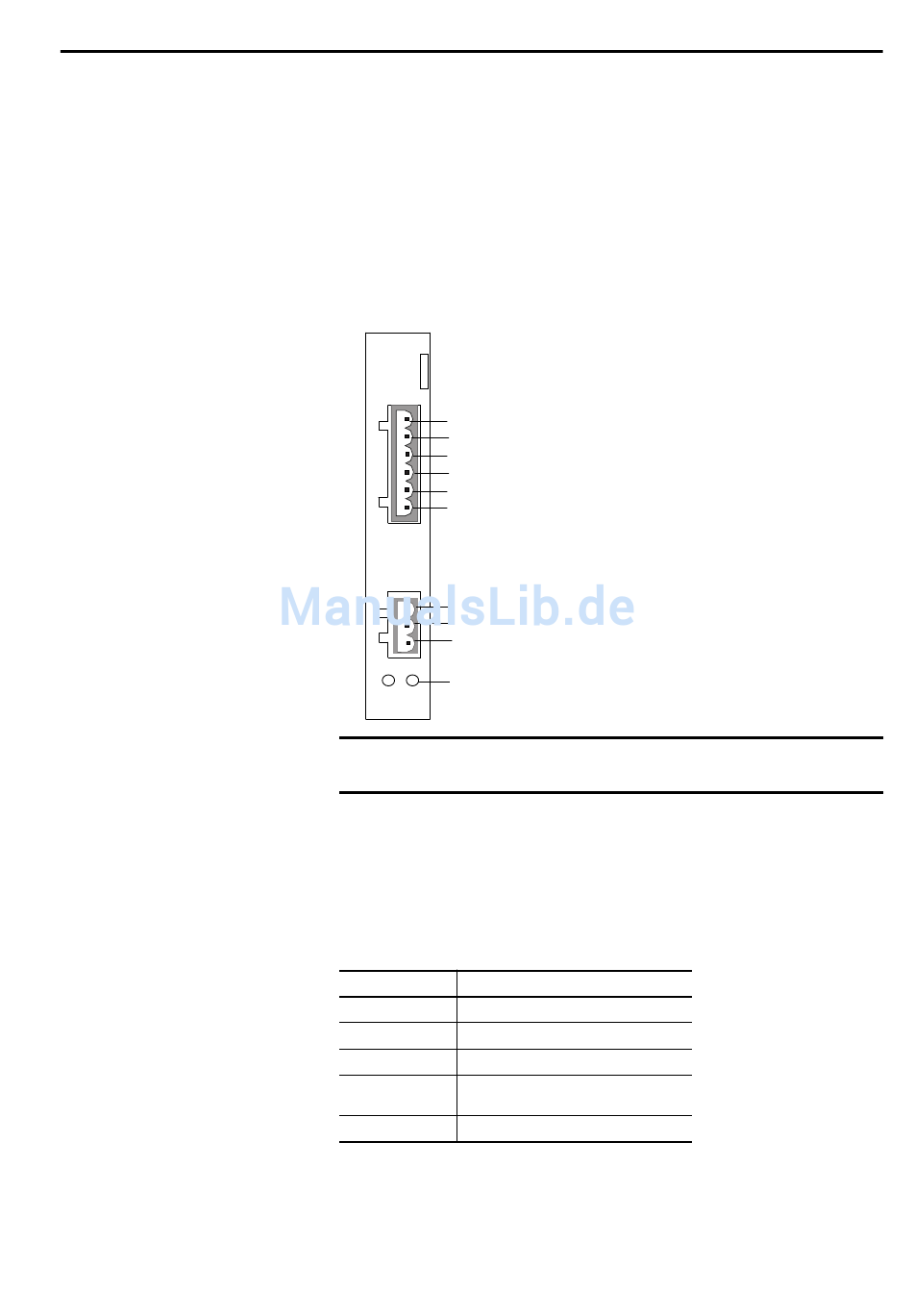

Abbildung 19 – Anschlüsse des DH-485/DH+-Kommunikationsmoduls
Allen
Bradley
DH-485
1
1. Erdung/Masse
2. Abschirmung/Beilaufdraht
2
3. Signalerde
3
4. Kanal B
4
5. Kanal A
5
6. Abschlusswiderstand
6
DH+
DH+
3. Blau
2. Abschirmung/Beilaufdraht
2
1. Transparent
1
Statusanzeige
Entsprechende Steuerungsanschlüsse finden Sie in Ihrer
WICHTIG
Steuerungsdokumentation.
Statusanzeigen
Die Anzeigen des Moduls informieren über den Status der DH-485- oder
DH+-Netzwerkverbindung.
Tabelle 70 – DH-485- und DH+-Statusanzeigen
Anzeigestatus
Beschreibung
Aus
Kanal ist nicht online.
Grün blinkend
Gerät ist der einzige Knoten im Netzwerk.
Konstant grün
Gerät ist online und der empfangende Token.
Rot blinkend
DH-485: Doppelter Netzknoten.
DH+: Paritätsfehler.
Konstant rot
Fehlgeschlagener Selbsttest.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Terminalverbindungen
Verwenden Sie für die DH+-Kommunikation ein
Belden 9463-Doppelaxialkabel mit der Bestellnummer
1770-CD oder ein gleichwertiges Kabel.
Kapitel 6
155
