Installieren oder
Austauschen eines
Kommunikationsmoduls
4. Drehen Sie die vier Schrauben heraus, mit denen das
Kommunikationsmodul, sofern montiert, am Logikmodul befestigt ist,
und legen Sie das Kommunikationsmodul zur Seite.

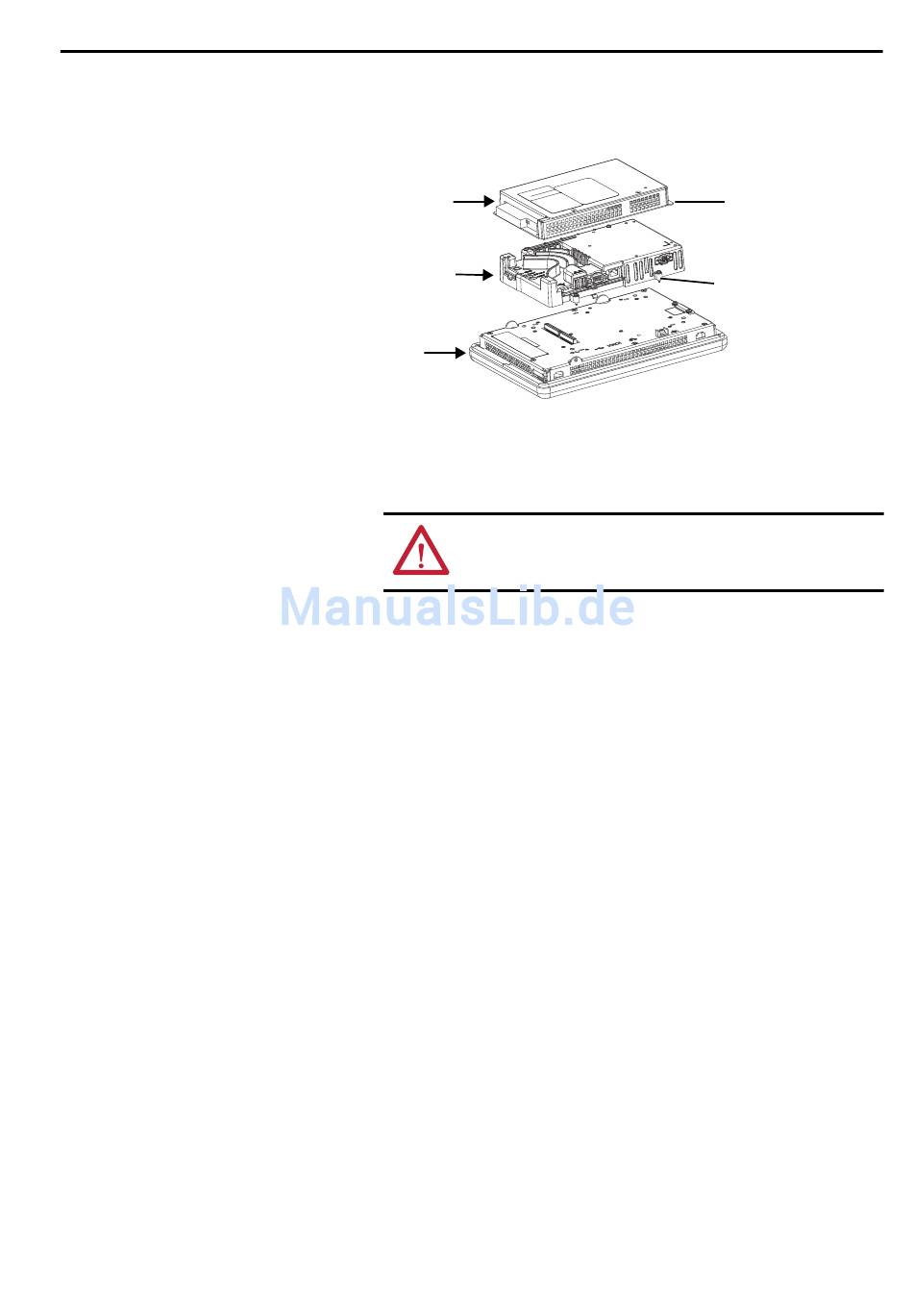

Kommunikationsmodul
Logikmodul
Anzeigemodul
5. Lösen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
am Anzeigemodul befestigt ist.
6. Nehmen Sie das Logikmodul vorsichtig von der Rückseite der Anzeige ab.
ACHTUNG: Berühren Sie die Elektronikkomponenten im Logikmodul
nur, wenn Sie ein ordnungsgemäß geerdetes antistatisches
Erdungsband tragen.
7. Installieren Sie das neue Logikmodul und ziehen Sie die vier
unverlierbaren Schraube mit 0,58 Nm fest.
8. Installieren Sie das Logikmodul, sofern erforderlich, und ziehen Sie die
vier Schrauben mit 0,58 Nm fest.
Das Kommunikationsmodul wird über dem Logikmodul installiert.
Kommunikationsmodule für die 700-, 1000-, 1250- und 1500-Terminals stehen
unter separaten Bestellnummern für die Installation vor Ort zur Verfügung.
Das Logikmodul muss am Anzeigemodul angebracht werden, bevor Sie das
TIPP
Kommunikationsmodul anbringen.
Gehen Sie wie folgt vor, um ein Kommunikationsmodul zu installieren.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Schraube
Unverlierbare Schraube
Kapitel 5
131
