Kapitel 5
Installieren und Austauschen von Komponenten
Austauschen der
Frontblende
134

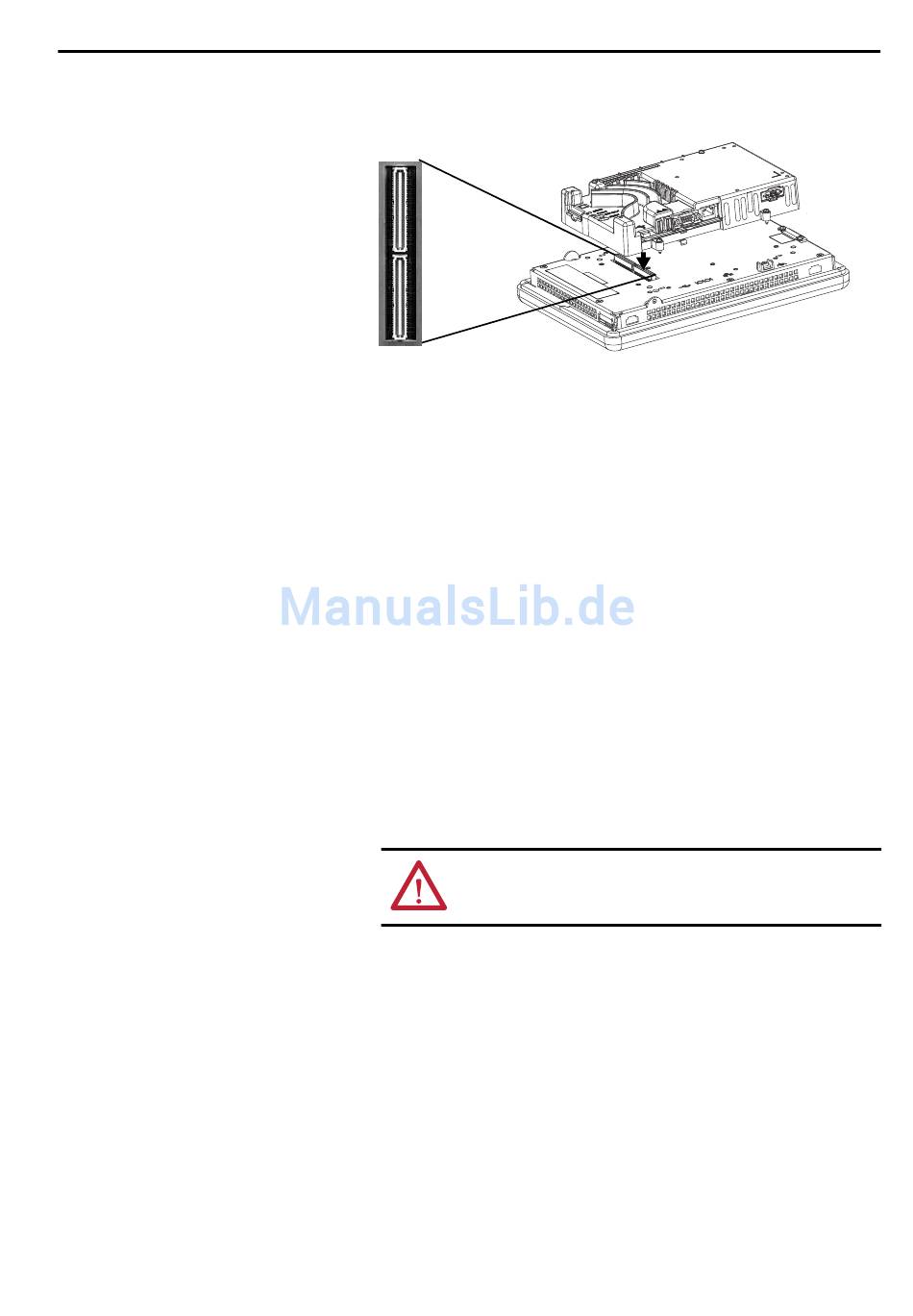

7. Positionieren Sie das Logikmodul auf dem neuen Anzeigemodul, sodass
die Anschlüsse aneinander ausgerichtet sind.
8. Drücken Sie das Logikmodul nach unten, bis es fest sitzt.
9. Ziehen Sie die vier unverlierbaren Schrauben mit einem Anzugsmoment
von 0,58 Nm fest, mit denen das Logikmodul am Anzeigemodul befestigt
ist.
10. Befestigen Sie das Logikmodul, sofern erforderlich, und ziehen Sie die vier
Schrauben mit 0,58 Nm fest.
Sie können die Blende an den 700-, 1000-, 1250- und 1500-Terminals
auswechseln. Sie müssen das Logikmodul oder das Kommunikationsmodul zum
Abbauen der Frontblende nur beim 700-Terminal ausbauen.
Abbauen der Frontblende des Anzeigemoduls
Gehen Sie wie folgt vor, um die Frontblende des Anzeigemoduls abzubauen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Legen Sie das Terminal mit der Anzeigeseite nach unten auf eine flache,
stabile Oberfläche.
ACHTUNG: Berühren Sie die Elektronikkomponenten im Logikmodul
nur, wenn Sie ein ordnungsgemäß geerdetes antistatisches
Erdungsband tragen.
3. Entfernen Sie an Terminals, die nur über einen Touchscreen verfügen, die
beiden Schrauben, mit denen die kleine Metallplatte an der Rückseite des
Anzeigemoduls befestigt ist.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
