Die USB-Anschlüsse werden durch ein USB-Symbol dargestellt.
Jeder USB-Host-Anschluss unterstützt 0,5 A bei 5 V DC. Angeschlossene
USB-Geräte dürfen diese Last nicht überschreiten.

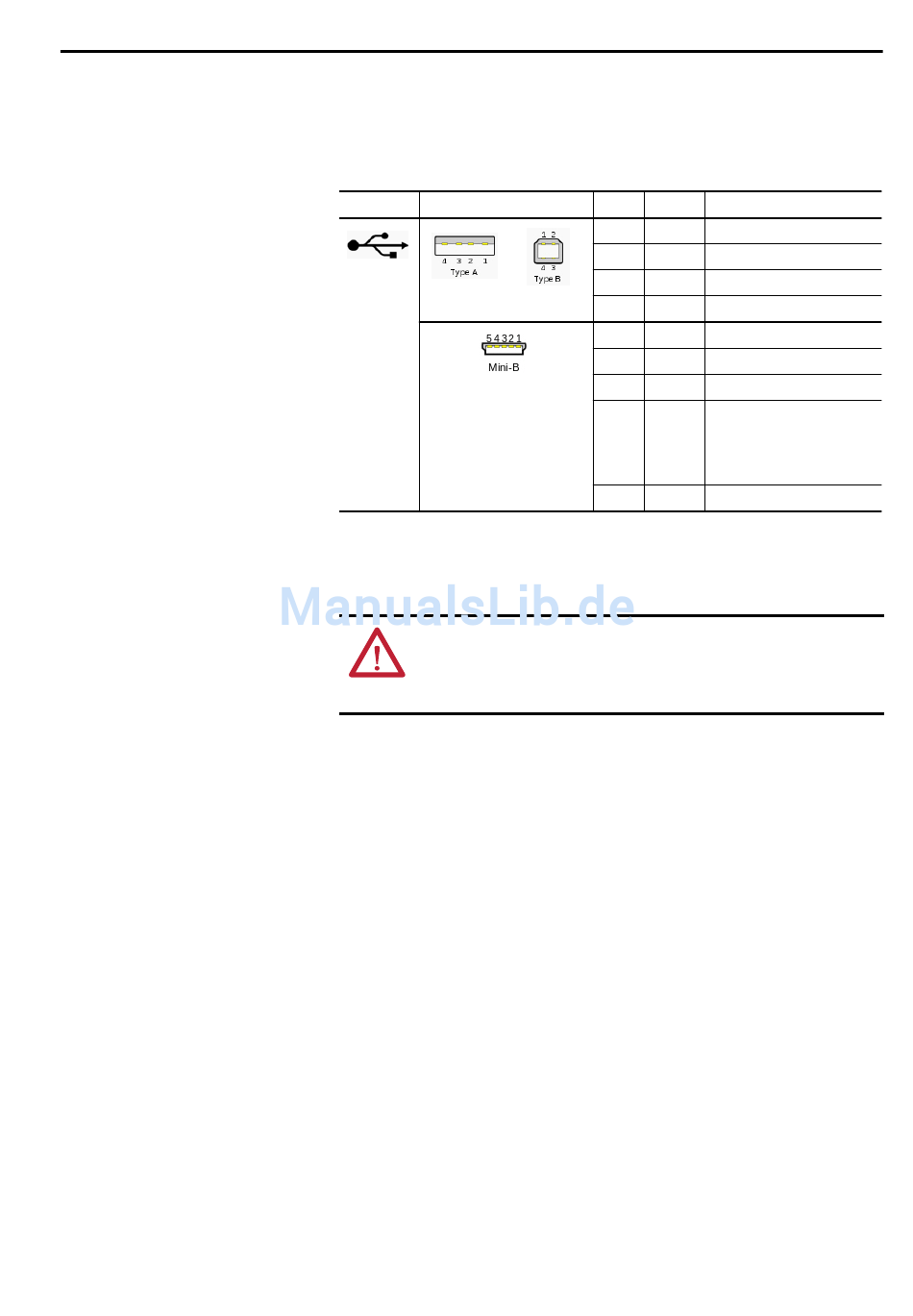

Tabelle 62 – USB-Anschlusskontaktstifte
USB-Symbol
USB-Anschlüsse
Für fehlerfreie Übertragungen werden zertifizierte USB 2.0-Hochgeschwindig-
keitskabel empfohlen.
WARNUNG: USB-Geräte, die nicht vom USB-Anschluss gespeist werden,
müssen sich im gleichen Gehäuse befinden wie das Terminal. USB-Geräte
müssen am Erdungssystem des Terminals angeschlossen werden oder mit
einem USB-Hub verwendet werden, der eine galvanische Trennung bereitstellt.
Schließen Sie ausschließlich extern gespeiste USB-Hubs am Terminal an.
Stellen Sie vor dem Anschließen der Geräte an einem USB-Hub sicher, dass der
Netzadapter angeschlossen und eingeschaltet ist.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Terminalverbindungen
Stift
Signal
Beschreibung
1
VCC
+5 V
2
D-
Daten -
3
D+
Daten +
4
GND
Erdung
1
VCC
+5 V
2
D-
Daten -
3
D+
Daten +
4
ID
Unterscheidet die Host-Verbindung
von der Slave-Verbindung:
• Host: an Signalerde
angeschlossen
• Slave: nicht angeschlossen
5
GND
Erdung
Kapitel 6
149
