Kapitel 5
Installieren und Austauschen von Komponenten
138

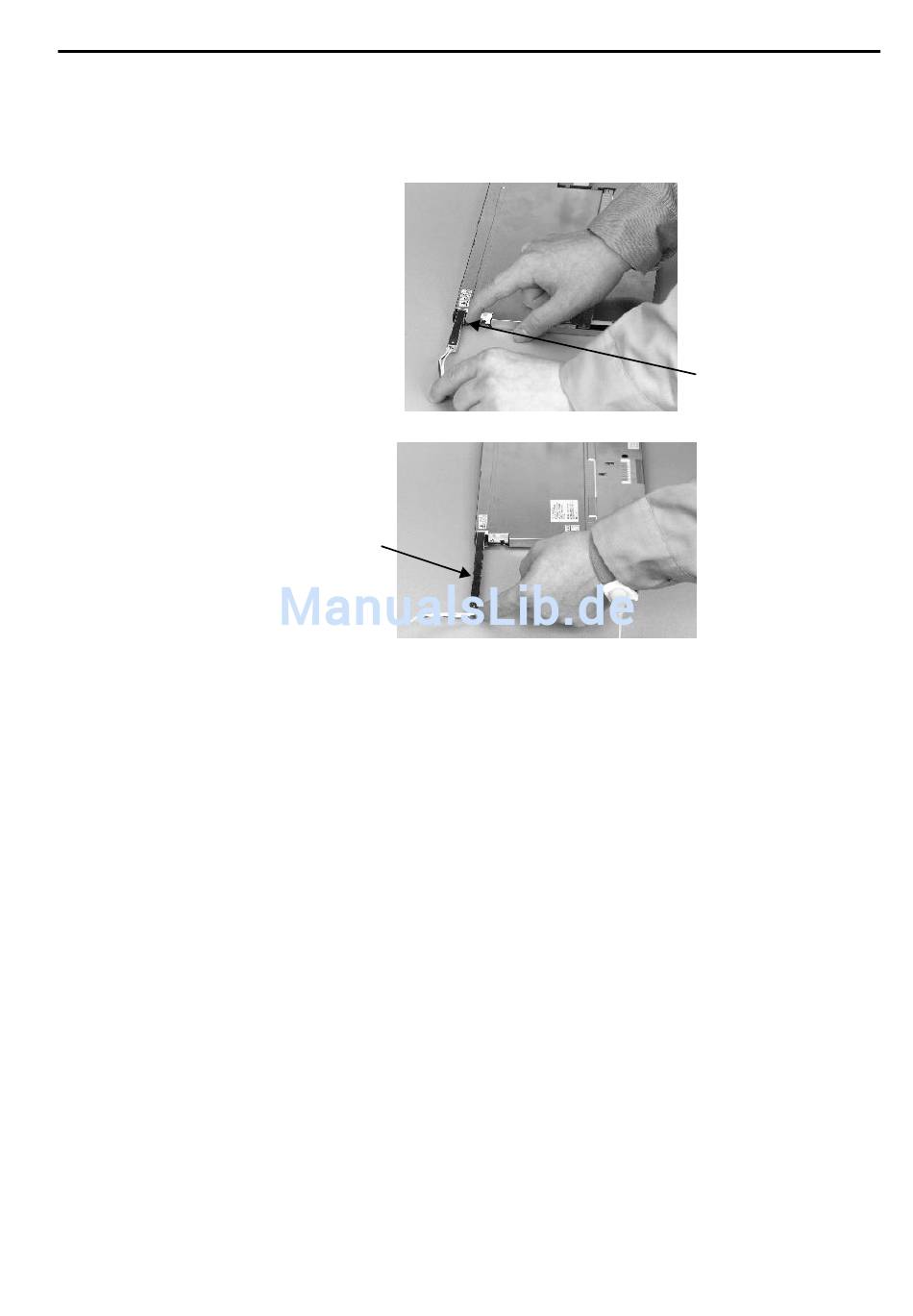

6. Gehen Sie für die 700- und 1000-Anzeigen wie folgt vor.
a. Drücken Sie auf die Halterungslasche, mit der die
Hintergrundbeleuchtung gesichert ist, und ziehen Sie die
Hintergrundbeleuchtung heraus.
b. Setzen Sie die neue Hintergrundbeleuchtung ein.
Hintergrund-
beleuchtung
7. Gehen Sie für die 1250- und 1500-Anzeigen wie folgt vor.
a. Drehen Sie die Schrauben heraus, mit denen die
Hintergrundbeleuchtungen befestigt sind, und bauen Sie die
Hintergrundbeleuchtungen aus.
Bei den 1250-Anzeigen der Serie A und B sind die beiden
Hintergrundbeleuchtungsmodule mit jeweils zwei Schrauben befestigt.
Die einzelne Hintergrundbeleuchtung für die 1250-Anzeigen der
Serie C sind mit einer Schraube befestigt.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Halterungslasche der
Hintergrundbeleuchtung
