Tabelle 34 – PanelView Plus 6 – 700- bis 1500-Terminals – Abmessungen
Terminal Eingabetyp
700 Keypad oder Keypad/
Touchscreen
Touchscreen
1000 Keypad oder Keypad/
Touchscreen
Touchscreen
1250 Keypad oder Keypad/
Touchscreen
Touchscreen
Touchscreen
(ultrahelles Modul)
1500 Keypad oder Keypad/
Touchscreen
Touchscreen
Die 700- bis 1500-Terminals sehen ähnlich aus. Die 1000-Terminals mit Keypad
und Keypad/Touchscreen sind zur Veranschaulichung abgebildet.

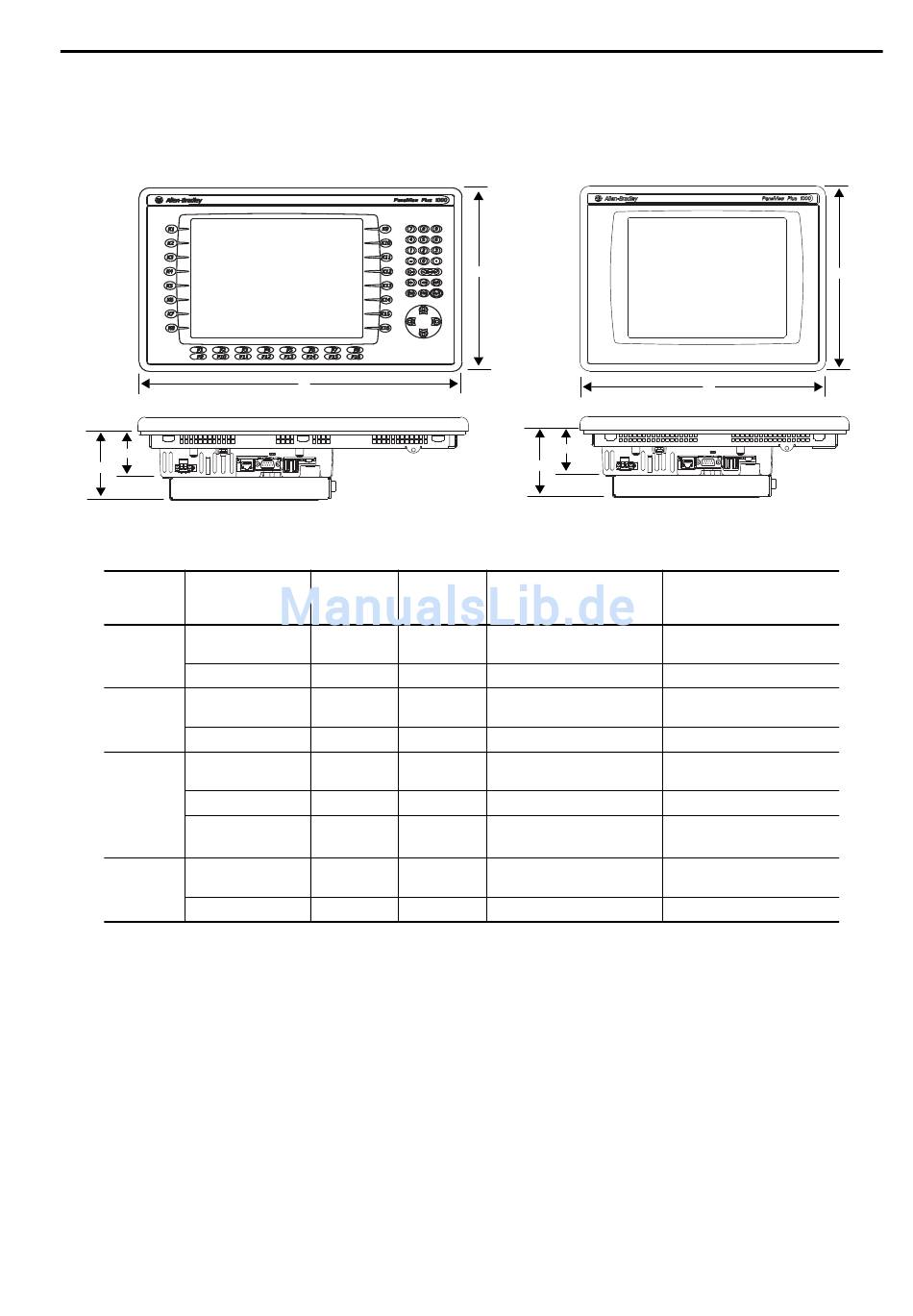

Abbildung 8 – PanelView Plus 6 – 1000-Terminals mit Keypad, Keypad/Touchscreen, Touchscreen
b
Breite (b)
Höhe (a)
mm (Zoll)
mm (Zoll)
193 (7.58) 290 (11.40)
179 (7.04) 246 (9.68)
248 (9.77) 399 (15.72)
248 (9.77) 329 (12.97)
282 (11.12) 416 (16.36)
282 (11.12) 363 (14.30)
282 (11.12) 363 (14.30)
330 (12.97) 469 (18.46)
330 (12.97) 416 (16.37)
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
a
c
d
Tiefe (c)
Anzeige zu Logikmodul
mm (Zoll)
55 (2.18)
55 (2.18)
55 (2.18)
55 (2.18)
55 (2.18)
55 (2.18)
74 (2.9)
65 (2.55)
65 (2.55)
Installieren des Terminals Kapitel 2
a
b
Tiefe (d)
Anzeige zu Komm-Modul
mm (Zoll)
83 (3.27)
83 (3.27)
83 (3.27)
83 (3.27)
83 (3.27)
83 (3.27)
101 (3.99)
93 (3.65)
93 (3.65)
