Kapitel 1
Überblick
18
Konfigurierte Terminals
Ein konfiguriertes Terminal, das mit einer einzigen Bestellnummer geordert wird,
ist mit einem Anzeigemodul und einem Logikmodul ausgestattet.
Ein optionales DH+/DH-485-, ControlNet- oder Ethernet-
Kommunikationsmodul kann später für zusätzliche Netzwerkfunktionen
hinzugefügt werden.
10
9
8
7

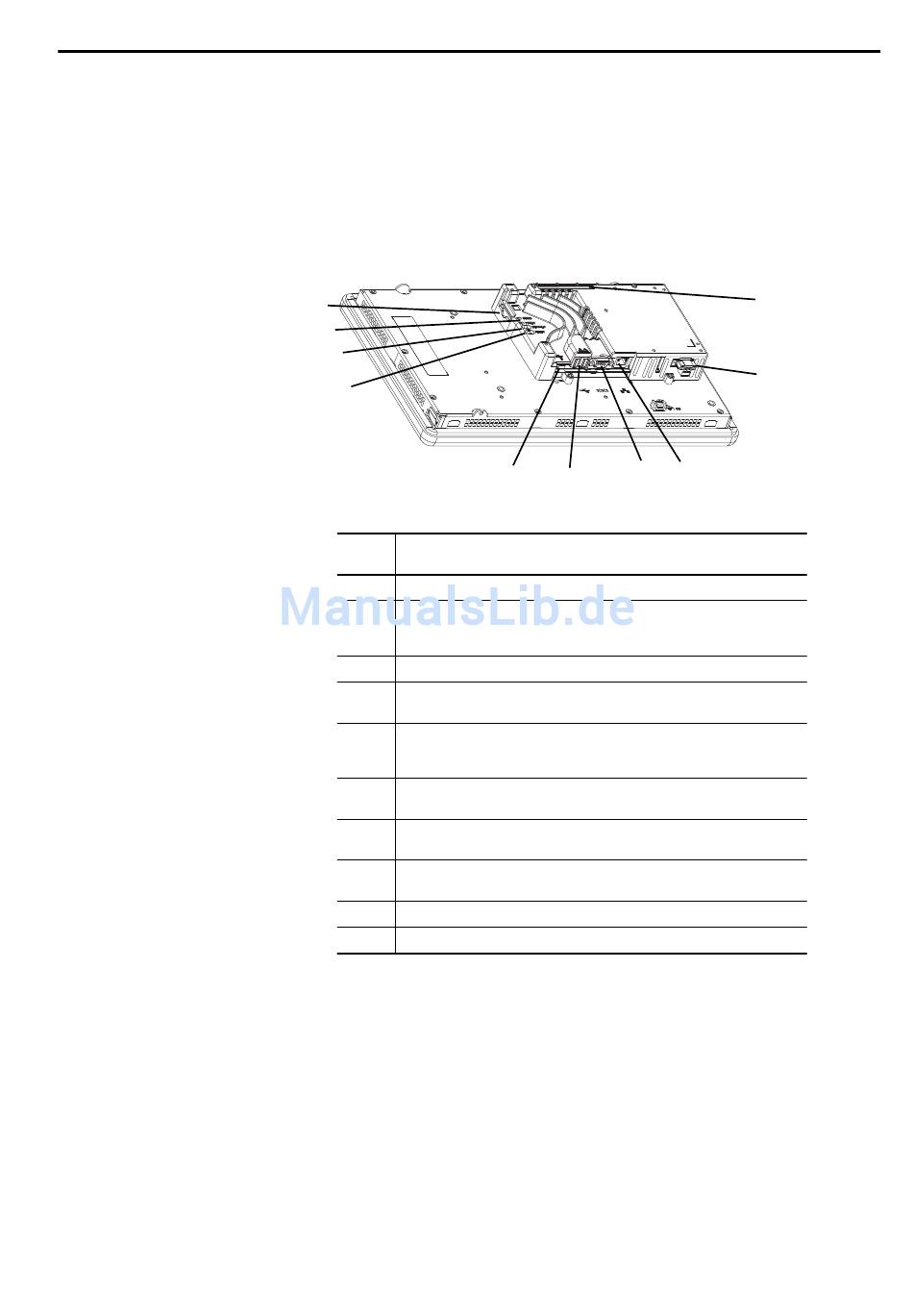

Tabelle 8 – Leistungsmerkmale des Logikmoduls
Kompo-
Leistungsmerkmal
nente
1
Netzwerkschnittstellen-Steckverbinder für ein optionales Kommunikationsmodul
2
AC- oder DC-Leistungseingang
• 18–32 V DC, isoliert
• 85–264 V AC
3
Ethernet-Port für die Kommunikation mit der Steuerung, 10/100 BaseT, Auto MDI/MDI-X
4
Serielle RS-232-Schnittstelle für Dateiübertragungen, zum Drucken oder für die
Kommunikation mit der Steuerung
5
Zwei USB 2.0-Hochgeschwindigkeits-Host-Anschlüsse (Typ A) für das Anschließen von
USB-Geräten, einschließlich Maus, Tastatur, Drucker und USB-Laufwerken mit Hot-Swap-
Funktion, in nicht explosionsgefährdeten Bereichen
6
Ein USB 2.0-Hochgeschwindigkeits-Geräteanschluss (Typ Mini-B) zum Anschließen eines
Host-Computers
7
Reset-Schalter zum Zurücksetzen des Terminals, ohne das Gerät aus- und wieder
einschalten zu müssen
8
Default-Schalter für den Zugriff auf Instandhaltungsabläufe wie das Wiederherstellen der
Werkseinstellungen
9
Anzeigen informieren über Kommunikations- und Fehlerstatus
10
Steckplatz für Secure Digital (SD)-Karte, Bestellnummer 1784-SDx-Karten
(1) Für Gleichstromanwendungen, die eine Wechselstromversorgung verwenden, steht ein externes, dezentrales
AC-zu-DC-Netzteil, Bestellnummer 2711P-RSACDIN, zur DIN-Schienen-Montage zur Verfügung.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
3
4
6
5
(1)
1
2
