Kapitel 3
Konfigurationsmodus
Name der momentan geladenen Anwendung.
Wird nur angezeigt, wenn die Anwendung geladen ist.
Zeigt die Netzwerkinformationen alle
60 Sekunden an. Wenn das Netzwerk
heruntergefahren ist, werden IP-Adresse und
Subnet-Maske als 0.0.0.0 angezeigt.
Tabelle 42 – Operationen im Konfigurationsmodus
Terminaloperation
Load Application (F1)
Run Application (F2)
Application Settings (F3)
Terminal Settings (F4)
Delete Log Files Before Running (F5) Schaltet zwischen „Yes" und „No" um. Wählen Sie „Yes" aus, um vor dem Ausführen der Anwendung alle Protokolldateien, die Alarmhistorie
Reset (F7)
Exit (F8)
Tabelle 43 – Navigationsschaltflächen
Schaltfläche
Beschreibung
Kehrt zum vorherigen Dialogfeld zurück.
Close
Wenn Sie diese Schaltfläche im Dialogfeld „Configuration
[F8]
mode" betätigen, wird auf den Desktop zugegriffen, sofern
zulässig.
Übernimmt vorgenommene Änderungen und kehrt zum
OK
Cancel
[F7]
[F8]
vorherigen Dialogfeld zurück oder bricht die Operation ab,
ohne die Änderungen zu speichern.
50

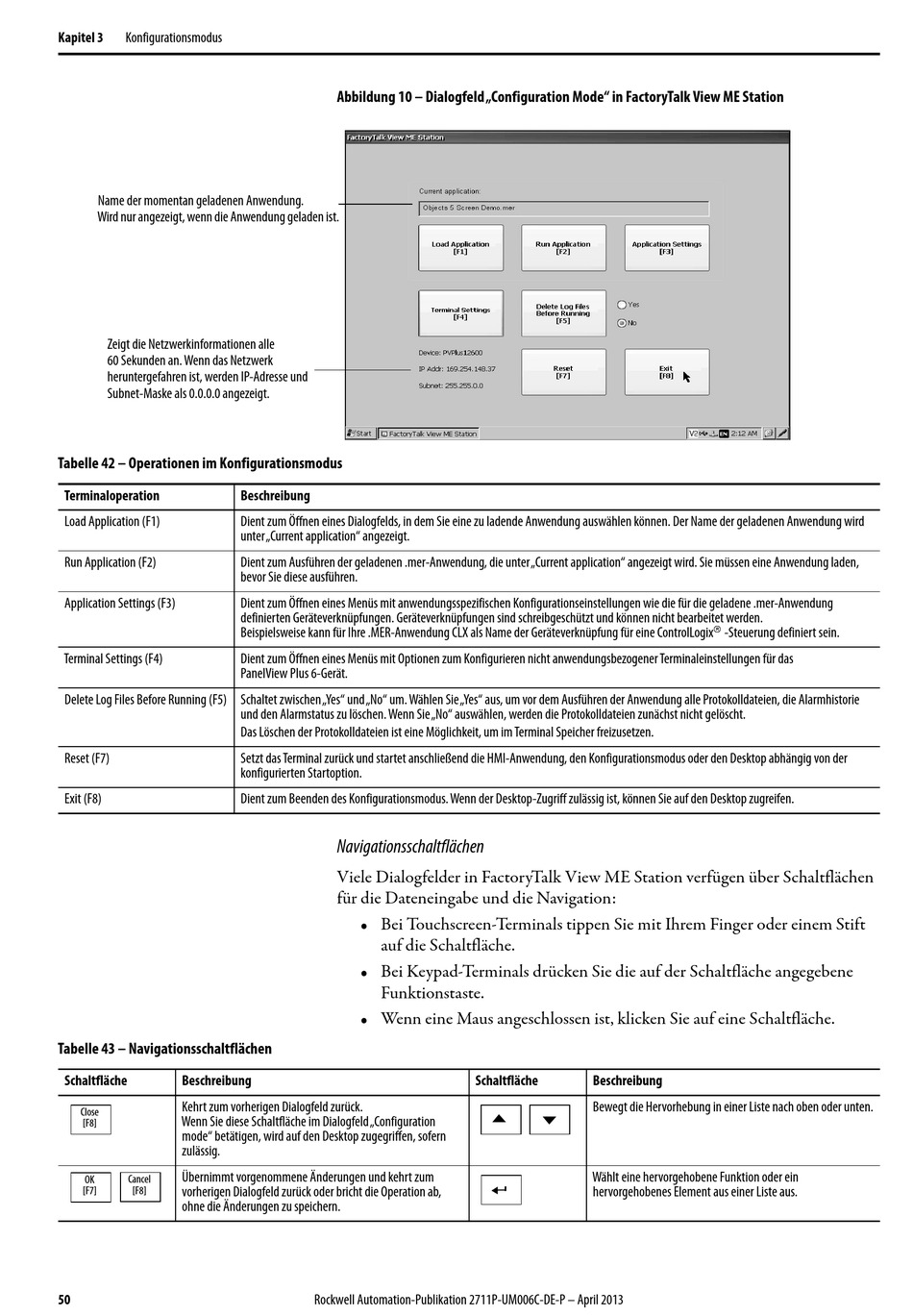

Abbildung 10 – Dialogfeld „Configuration Mode" in FactoryTalk View ME Station
Beschreibung
Dient zum Öffnen eines Dialogfelds, in dem Sie eine zu ladende Anwendung auswählen können. Der Name der geladenen Anwendung wird
unter „Current application" angezeigt.
Dient zum Ausführen der geladenen .mer-Anwendung, die unter „Current application" angezeigt wird. Sie müssen eine Anwendung laden,
bevor Sie diese ausführen.
Dient zum Öffnen eines Menüs mit anwendungsspezifischen Konfigurationseinstellungen wie die für die geladene .mer-Anwendung
definierten Geräteverknüpfungen. Geräteverknüpfungen sind schreibgeschützt und können nicht bearbeitet werden.
Beispielsweise kann für Ihre .MER-Anwendung CLX als Name der Geräteverknüpfung für eine ControlLogix
Dient zum Öffnen eines Menüs mit Optionen zum Konfigurieren nicht anwendungsbezogener Terminaleinstellungen für das
PanelView Plus 6-Gerät.
und den Alarmstatus zu löschen. Wenn Sie „No" auswählen, werden die Protokolldateien zunächst nicht gelöscht.
Das Löschen der Protokolldateien ist eine Möglichkeit, um im Terminal Speicher freizusetzen.
Setzt das Terminal zurück und startet anschließend die HMI-Anwendung, den Konfigurationsmodus oder den Desktop abhängig von der
konfigurierten Startoption.
Dient zum Beenden des Konfigurationsmodus. Wenn der Desktop-Zugriff zulässig ist, können Sie auf den Desktop zugreifen.
Navigationsschaltflächen
Viele Dialogfelder in FactoryTalk View ME Station verfügen über Schaltflächen
für die Dateneingabe und die Navigation:
• Bei Touchscreen-Terminals tippen Sie mit Ihrem Finger oder einem Stift
auf die Schaltfläche.
• Bei Keypad-Terminals drücken Sie die auf der Schaltfläche angegebene
Funktionstaste.
• Wenn eine Maus angeschlossen ist, klicken Sie auf eine Schaltfläche.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Schaltfläche
Beschreibung
Bewegt die Hervorhebung in einer Liste nach oben oder unten.
Wählt eine hervorgehobene Funktion oder ein
hervorgehobenes Element aus einer Liste aus.
-Steuerung definiert sein.
