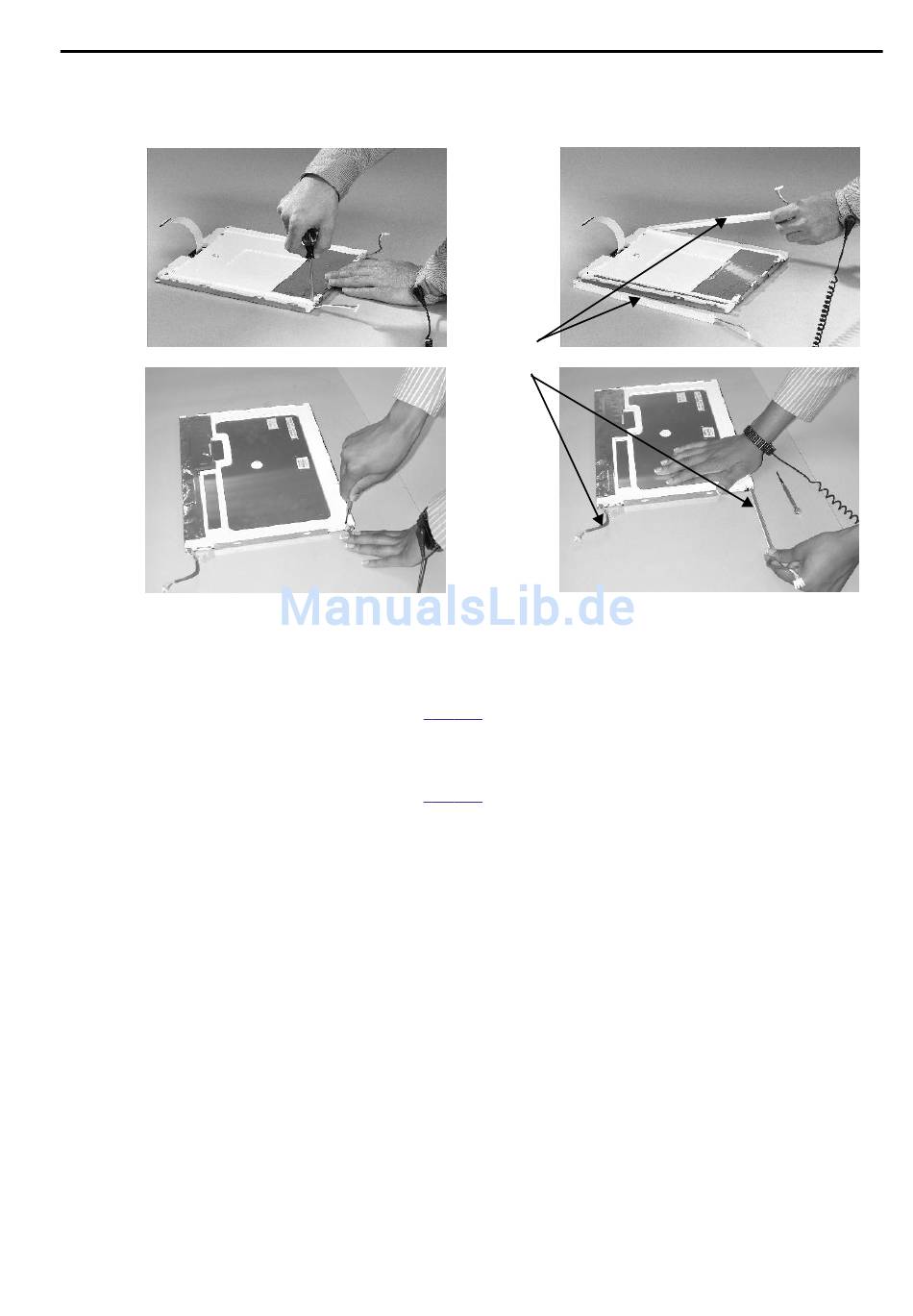

Ziehen Sie für die 1500-Anzeigen der Serie B das Klebeband ab und
bauen Sie die Hintergrundbeleuchtungen aus.
1250
Hintergrundbeleuchtung
1500
b. Setzen Sie die neuen Hintergrundbeleuchtungen ein und befestigen Sie
sie mit den Schrauben aus dem vorherigen Schritt. Ziehen Sie die
Schrauben mit einem Anzugsmoment von 0,117 Nm fest.
8. Schließen Sie den Steckverbinder der LCD-Anzeige an der Leiterplatte an.
Schritt
4.
Siehe
9. Schließen Sie den Steckverbinder der Hintergrundbeleuchtung an der
Leiterplatte an.
Siehe
Schritt
5.
10. Befestigen Sie die LCD-Anzeige.
a. Befestigen Sie die Anzeigenklammer und sichern Sie anschließend die
700-Anzeige der Serie C in dieser Klammer.
b. Bringen Sie die vier Schrauben für alle anderen Anzeigen an.
Ziehen Sie die Schrauben mit einem Drehmoment von 0,58 Nm fest.
11. Bringen Sie die Frontblende des Anzeigemoduls wieder an.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Kapitel 5
139
