Kapitel 6
Terminalverbindungen
156

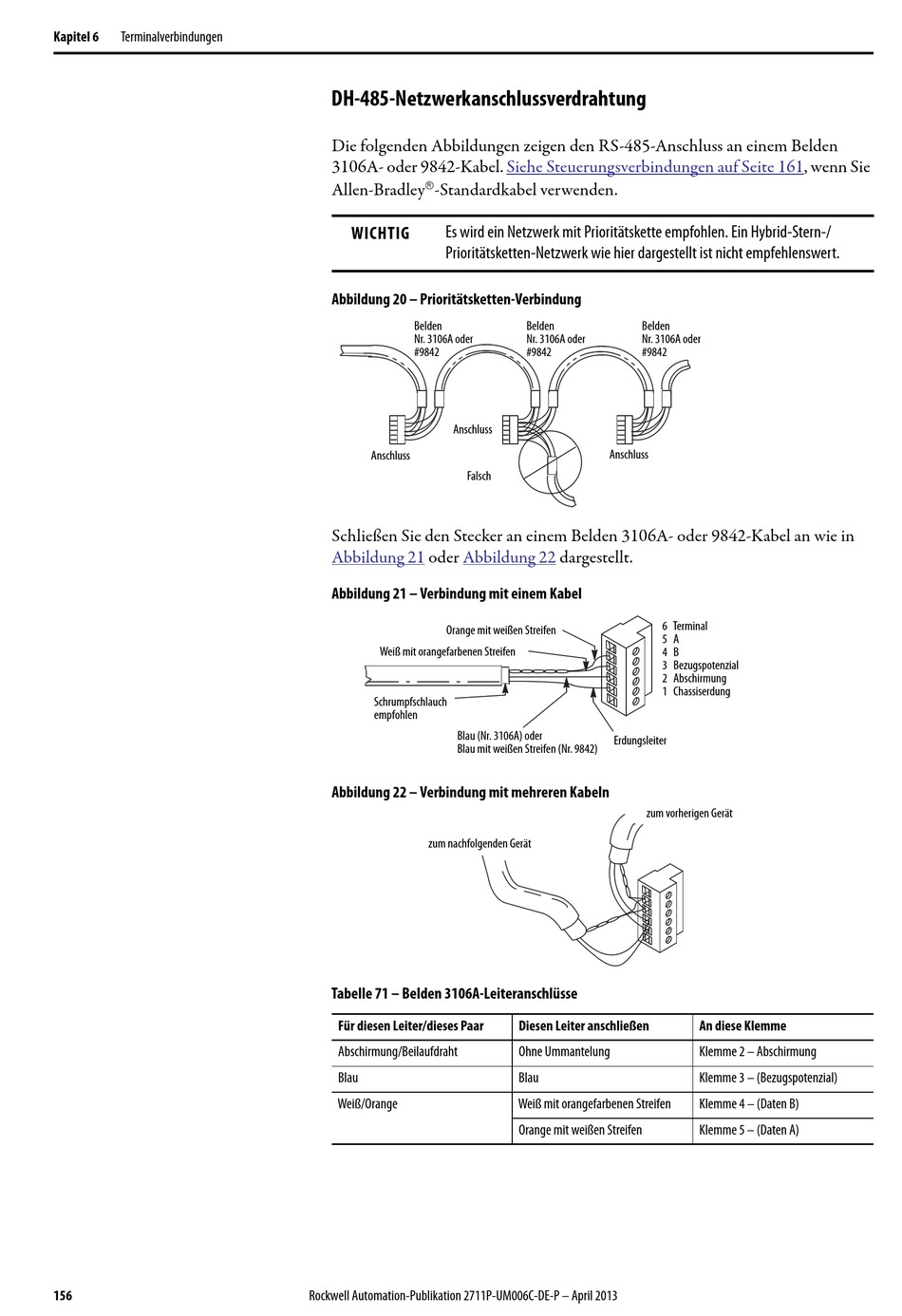

DH-485-Netzwerkanschlussverdrahtung
Die folgenden Abbildungen zeigen den RS-485-Anschluss an einem Belden
3106A- oder 9842-Kabel.
Allen-Bradley
-Standardkabel verwenden.
Es wird ein Netzwerk mit Prioritätskette empfohlen. Ein Hybrid-Stern-/
WICHTIG
Prioritätsketten-Netzwerk wie hier dargestellt ist nicht empfehlenswert.
Abbildung 20 – Prioritätsketten-Verbindung
Belden
Nr. 3106A oder
#9842
Anschluss
Anschluss
Falsch
Schließen Sie den Stecker an einem Belden 3106A- oder 9842-Kabel an wie in
Abbildung 21
oder
Abbildung 22
Abbildung 21 – Verbindung mit einem Kabel
Orange mit weißen Streifen
Weiß mit orangefarbenen Streifen
Schrumpfschlauch
empfohlen
Blau (Nr. 3106A) oder
Blau mit weißen Streifen (Nr. 9842)
Abbildung 22 – Verbindung mit mehreren Kabeln
zum nachfolgenden Gerät
Tabelle 71 – Belden 3106A-Leiteranschlüsse
Für diesen Leiter/dieses Paar
Abschirmung/Beilaufdraht
Blau
Weiß/Orange
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Siehe Steuerungsverbindungen auf Seite
Belden
Belden
Nr. 3106A oder
Nr. 3106A oder
#9842
#9842
Anschluss
dargestellt.
6 Terminal
5 A
4 B
3 Bezugspotenzial
2 Abschirmung
1 Chassiserdung
Erdungsleiter
zum vorherigen Gerät
Diesen Leiter anschließen
Ohne Ummantelung
Blau
Weiß mit orangefarbenen Streifen
Orange mit weißen Streifen
161, wenn Sie
An diese Klemme
Klemme 2 – Abschirmung
Klemme 3 – (Bezugspotenzial)
Klemme 4 – (Daten B)
Klemme 5 – (Daten A)
