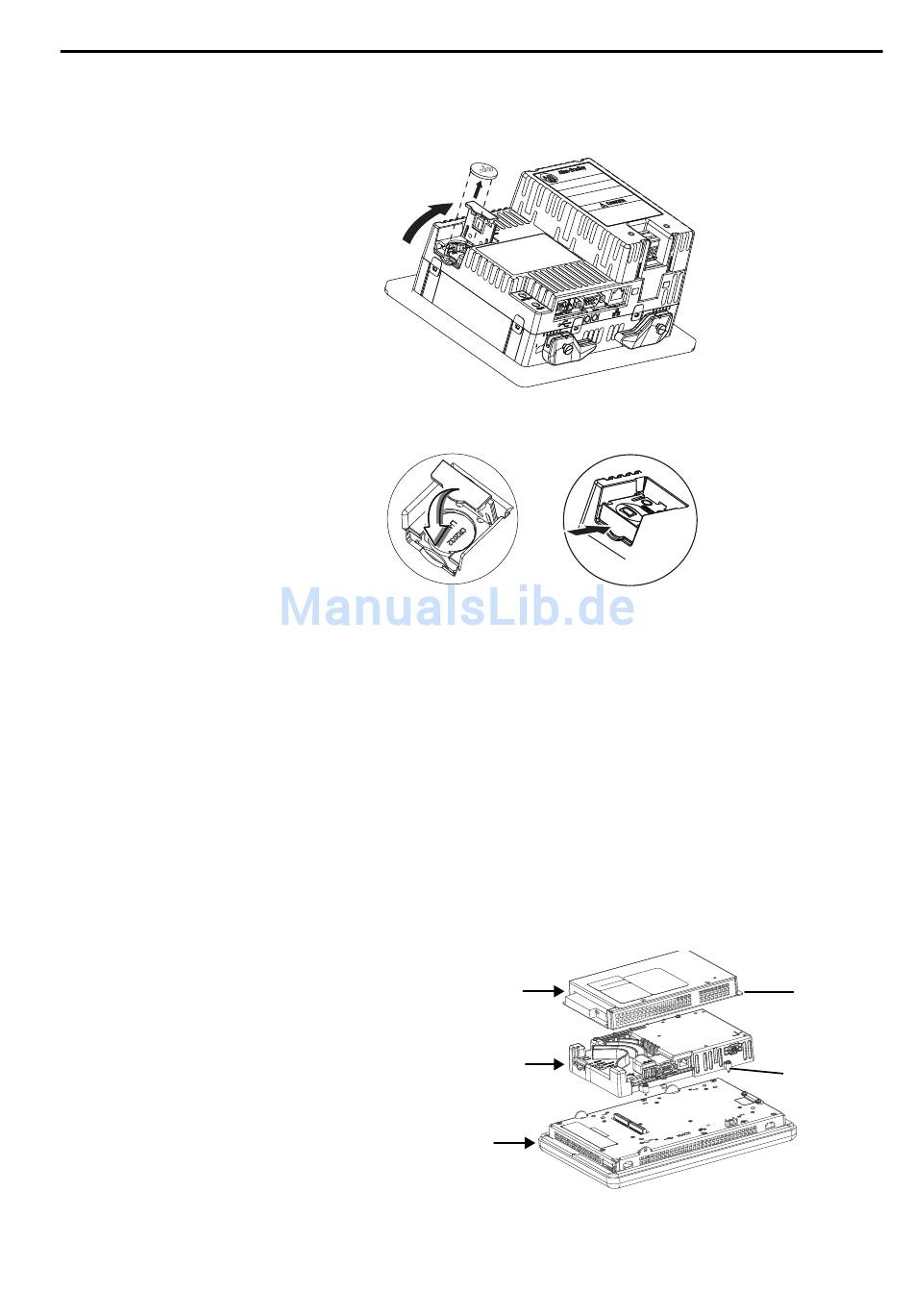

3. Heben Sie die Abdeckung an.
4. Nehmen Sie die Batterie heraus.
5. Setzen Sie die neue Batterie so ein, dass die positive (+) Polarität nach
oben zeigt, und drücken Sie vorsichtig auf die Batterie, bis sie einrastet.
6. Schließen Sie die Batterieabdeckung und drücken Sie das Ende hinein, bis
Sie ein Klicken hören.
700- bis 1500-Terminals
Gehen Sie wie folgt vor, um die Batterie auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Legen Sie das Terminal mit der Anzeigeseite nach unten auf eine flache,
stabile Oberfläche.
3. Trennen Sie das Kommunikationsmodul vom Logikmodul, falls diese
miteinander verbunden sind, indem Sie die vier Schrauben entfernen.
4. Lösen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
an der Anzeige befestigt ist.
Kommunikationsmodul
Logikmodul
Anzeigemodul
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Installieren und Austauschen von Komponenten
Kapitel 5
Schraube
Unverlierbare
Schraube
141
