Kapitel 2
Installieren des Terminals
L1
L2N/Neutral
Schutzerde zu Erdungssammelleitung
44

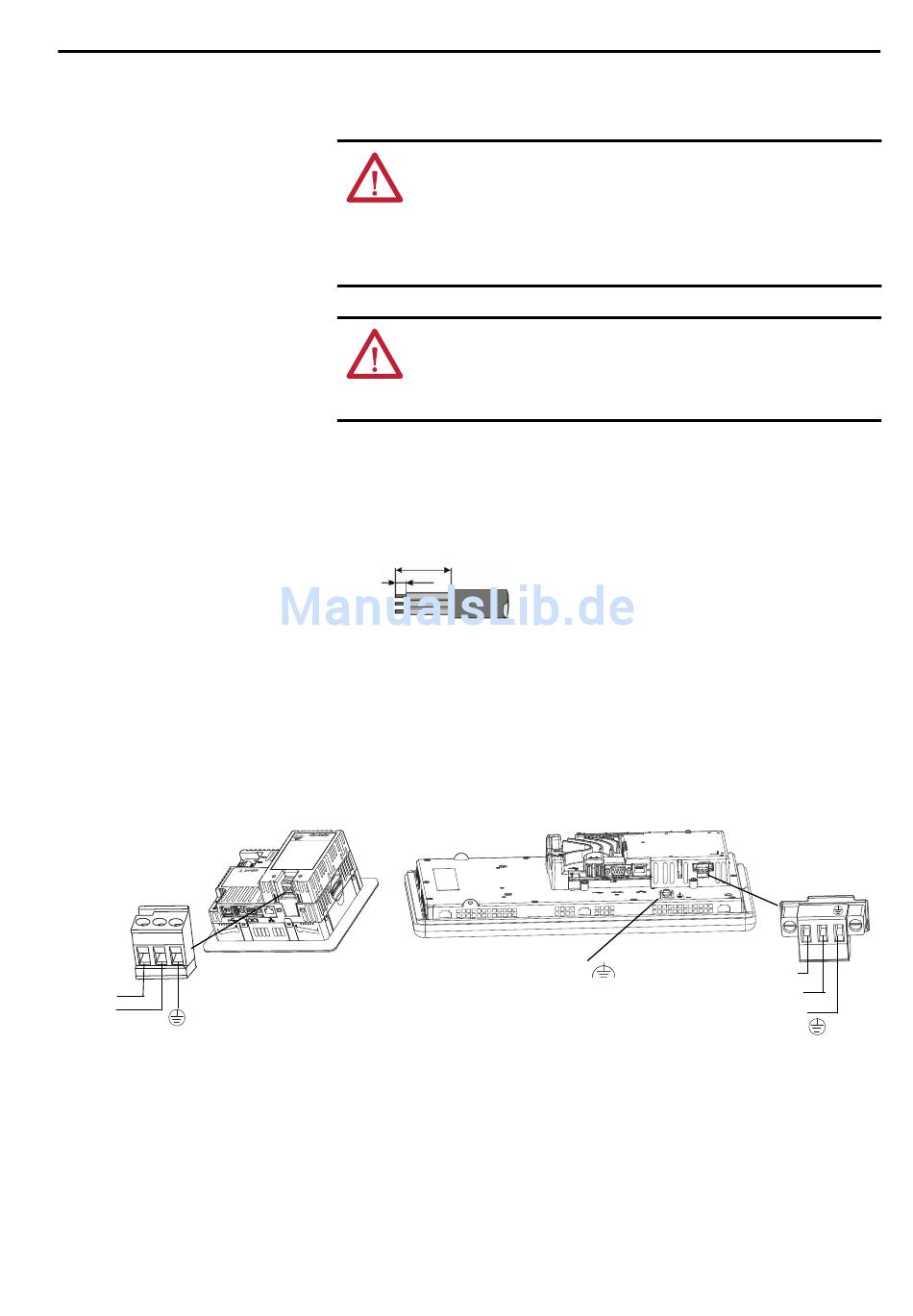

Anschließen der Wechselstromversorgung
Gehen Sie wie folgt vor, um die Wechselstromversorgung anzuschließen.
1. Stellen Sie sicher, dass das Terminal nicht mit einer Stromquelle
verbunden ist.
2. Entfernen Sie 7 mm der Isolierung von den Enden der Drähte.
20 mm
7 mm
3. Befestigen Sie die AC-Versorgungskabel an den markierten Klemmen
(L1 und L2N) der Netzklemmenleiste.
4. Befestigen Sie den Schutzerde-/Erdungsleiter an der markierten Position
an der Netzklemmenleiste.
5. Befestigen Sie bei 700- bis 1500-Terminals auch den Draht für funktionale
Erde/den Erdungsdraht an der Klemmenschraube für funktionale Erde auf
der Rückseite der Anzeige zur Erdungssammelleitung.
400- oder 600-Terminal
6. Schalten Sie das Terminal ein.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
WARNUNG: Exlosionsgefahr
Entfernen Sie das Gerät nur, wenn die Spannungsversorgung abgeschaltet
wurde und es sich in einem ungefährlichen Bereich befindet.
Unterbrechen Sie vor der Installation oder dem Austausch von Komponenten die
Stromzufuhr. Andernfalls kann es zu Stromschlägen oder Beschädigungen des
Terminals kommen.
ACHTUNG: Durch eine falsche Verdrahtung der Netzklemmen kann Spannung
an den Kommunikationsverbindergehäusen anliegen.
Schließen Sie das Terminal erst an der Stromversorgung an, wenn alle Drähte
angeschlossen sind. Andernfalls besteht die Gefahr eines elektrischen Schlages.
700- bis 1500-Terminal
Funktionale Erde/Erdung
zu Erdungssammelleitung
L1
L2N/Neutral
Schutzerde zu
Erdungssammelleitung
L1 L2N
