Kapitel 5
Installieren und Austauschen von Komponenten
132
2. Wenn Sie das Anzeigemodul von der Konsole abnehmen, legen Sie das
Terminal mit der Anzeigeseite nach unten auf eine saubere, flache und
stabile Oberfläche.

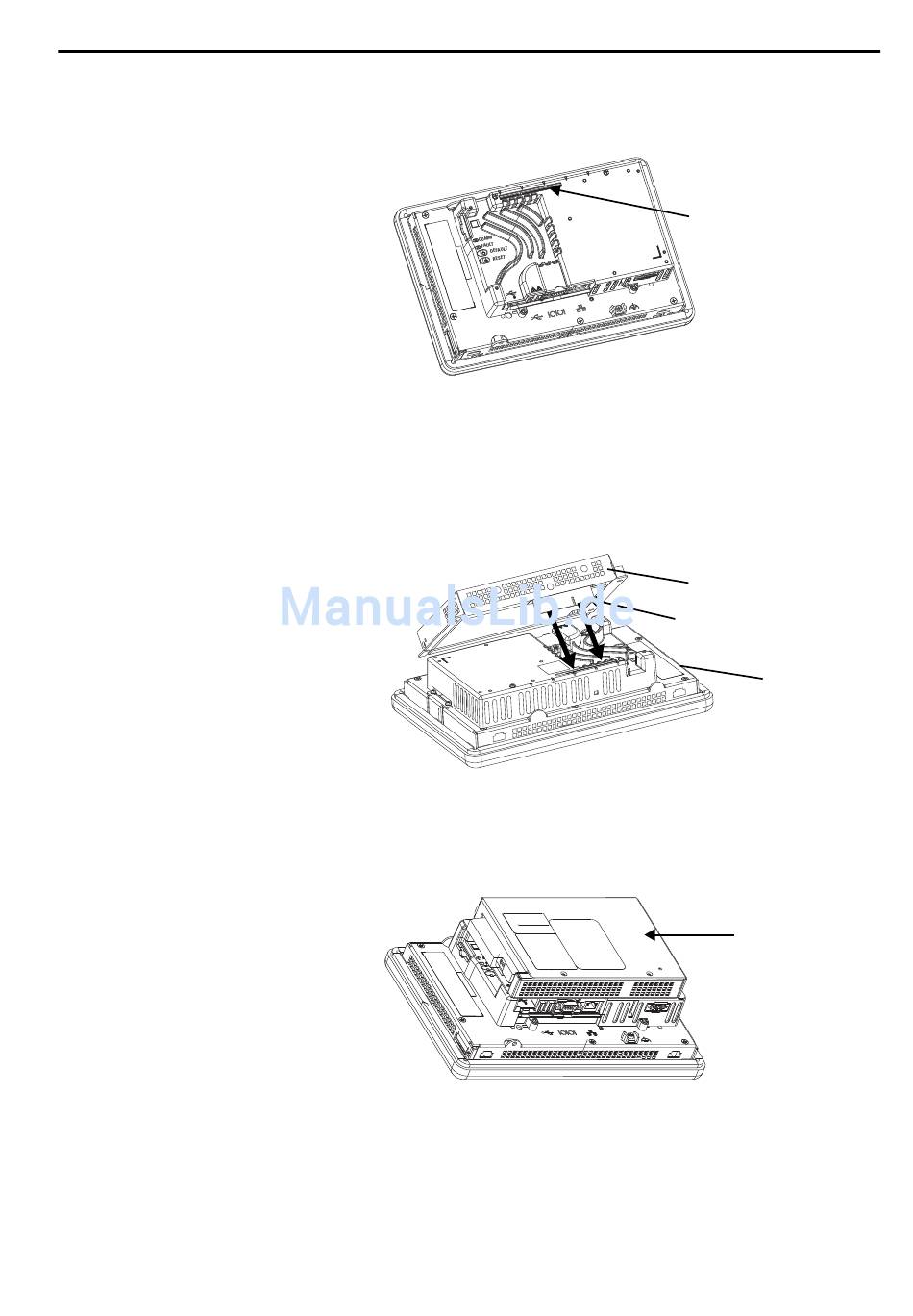

3. Positionieren Sie das Kommunikationsmodul so auf dem Logikmodul,
dass der Anschluss an der Unterseite des Moduls mit dem Anschluss des
Logikmoduls ausgerichtet ist.
4. Um eine elektrostatische Entladung zwischen den Modulen zu vermeiden,
berühren Sie das Logikmodul mit dem Kommunikationsmodul, bevor Sie
den Anschluss vornehmen.
5. Drücken Sie das Kommunikationsmodul nach unten, bis die Anschlüsse
miteinander verbunden sind.
6. Ziehen Sie die vier Schrauben, mit denen das Kommunkationsmodul am
Logikmodul befestigt ist, mit einem Anzugsmoment von 0,58 Nm fest.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Anschluss für
Kommunikationsmodul
Kommunikationsmodul
Anschluss
Logikmodul
Befestigtes
Kommunikationsmodul
