Kapitel 5
Installieren und Austauschen von Komponenten
Installieren oder
Austauschen des
Logikmoduls
130
Die Anzeigemodule und Logikmodule für die 700-, 1000-, 1250- und 1500-
Terminals können als separate Komponenten für die Installation vor Ort bestellt
werden. Wenn Module als separate Komponenten bestellt werden, schließen Sie
das Logikmodul vor der Montage im Schaltschrank an das Anzeigemodul an.
1. Vergewissern Sie sich, dass die Spannungsversorgung zum Terminal
unterbrochen ist.
2. Legen Sie das Anzeigemodul mit der Anzeigeseite nach unten auf eine
saubere, flache, stabile Oberfläche.

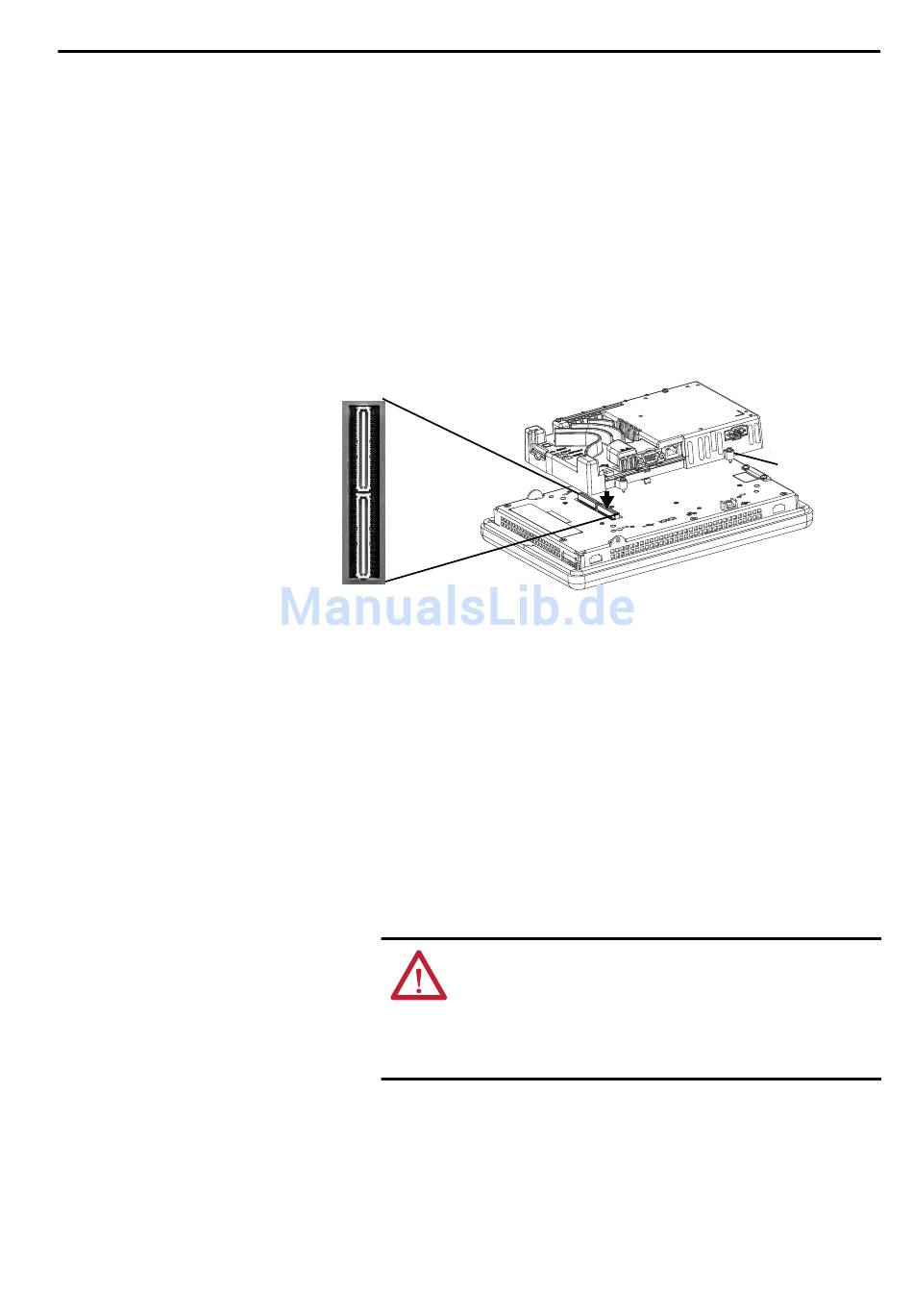

3. Positionieren Sie das Logikmodul auf der Rückseite des Anzeigemoduls
und richten Sie den Logikmodulanschluss an den Anschlüssen des
Anzeigemoduls aus.
4. Drücken Sie das Logikmodul nach unten, bis es fest sitzt.
5. Ziehen Sie die vier unverlierbaren Schrauben an, mit denen das
Logikmodul am Anzeigemodul befestigt ist; wenden Sie dabei ein
Anzugsmoment von 0,58 Nm an.
Bevor Sie ein Logikmodul austauschen, müssen Sie zunächst das
Kommunikationsmodul entfernen, sofern dieses angeschlossen ist.
Gehen Sie wie folgt vor, um ein Logikmodul auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Ziehen Sie alle Stromversorgungs- und Kommunikationskabel ab.
WARNUNG: Kommunikationskabel dürfen nicht angeschlossen oder
abgezogen werden, solange dieses Gerät oder ein Gerät in einem
Netzwerk unter Spannung steht. Ein elektrischer Lichtbogen könnte zu
einer Explosion an explosionsgefährdeten Standorten führen.
Vergewissern Sie sich, dass die Spannungsversorgung abgeklemmt
oder der Bereich als ungefährlich ausgewiesen ist, bevor Sie fortfahren.
3. Legen Sie das Anzeigemodul mit der Anzeigeseite nach unten auf eine
saubere, flache, stabile Oberfläche.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Unverlierbare
Schraube
