Kapitel 5
Installieren und Austauschen von Komponenten
Installieren
des AC-Netzteilmoduls
142
5. Heben Sie das Logikmodul vorsichtig vom Terminal ab und drehen Sie es
um, um Zugriff auf die Leiterplatte zu erhalten.
6. Suchen Sie die Batterie auf der Leiterplatte.
7. Entfernen Sie die Batterie, indem Sie diese an der Seite hochheben.
Die Batterie kann bis zu 15 Sekunden entnommen sein, ohne dass Uhr-
und Kalenderdaten verloren gehen.
8. Setzen Sie die neue Batterie ein.

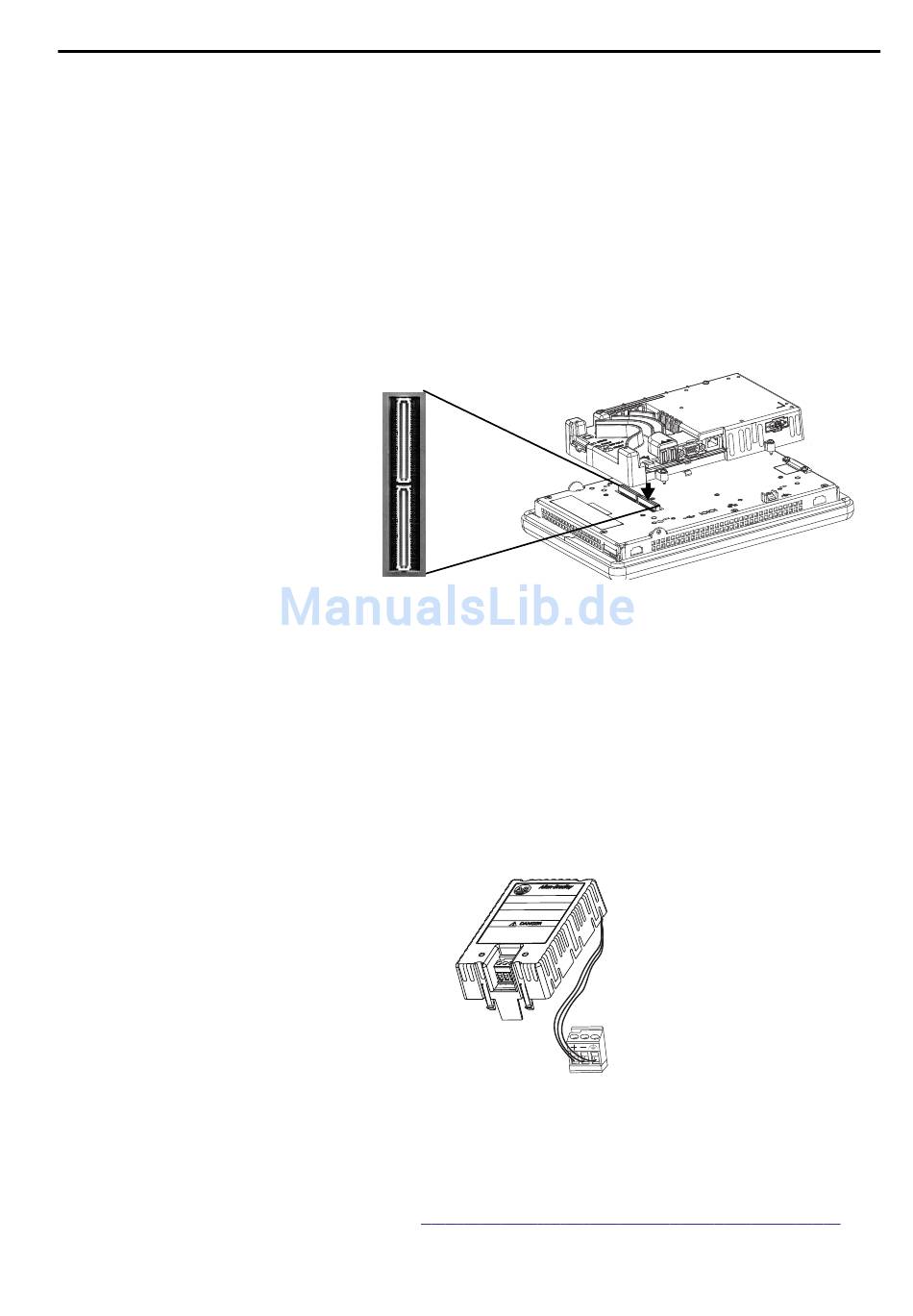

9. Bringen Sie das Logikmodul wieder an, indem Sie die beiden Anschlüsse
an der Unterseite des Logikmoduls an den Anschlüssen auf der Rückseite
des Anzeigemoduls ausrichten.
10. Drücken Sie das Logikmodul nach unten, bis es fest sitzt.
11. Ziehen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
befestigt wird, wieder mit einem Anzugsmoment von 0,58 Nm fest.
12. Bringen Sie das Kommunikationsmodul bei Bedarf wieder an und ziehen
Sie die vier Schrauben mit einem Drehmoment von 0,58 Nm fest.
Das AC-Netzteilmodul für die 400- und 600-Terminals, Bestellnummer 2711P-
6RSA, wird an der Rückseite eines mit Gleichstrom betriebenen Terminals
angebracht, um das Gleichstrom- in ein Wechselstrom-Terminal umzuwandeln.
Sie können das AC-Modul auswechseln, während das Terminal im Schaltschrank
montiert ist. Es sind keine speziellen Werkzeuge erforderlich.
Gehen Sie wie folgt vor, um das AC-Netzteil anzubringen und zu verdrahten.
1. Unterbrechen Sie die Spannungsversorgung zum Terminal.
2. Bauen Sie die DC-Netzklemmenleiste aus, die momentan in Ihrem
Terminal installiert ist.
Siehe
Entfernen und Installieren der Netzklemmenleiste auf Seite
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
38.
