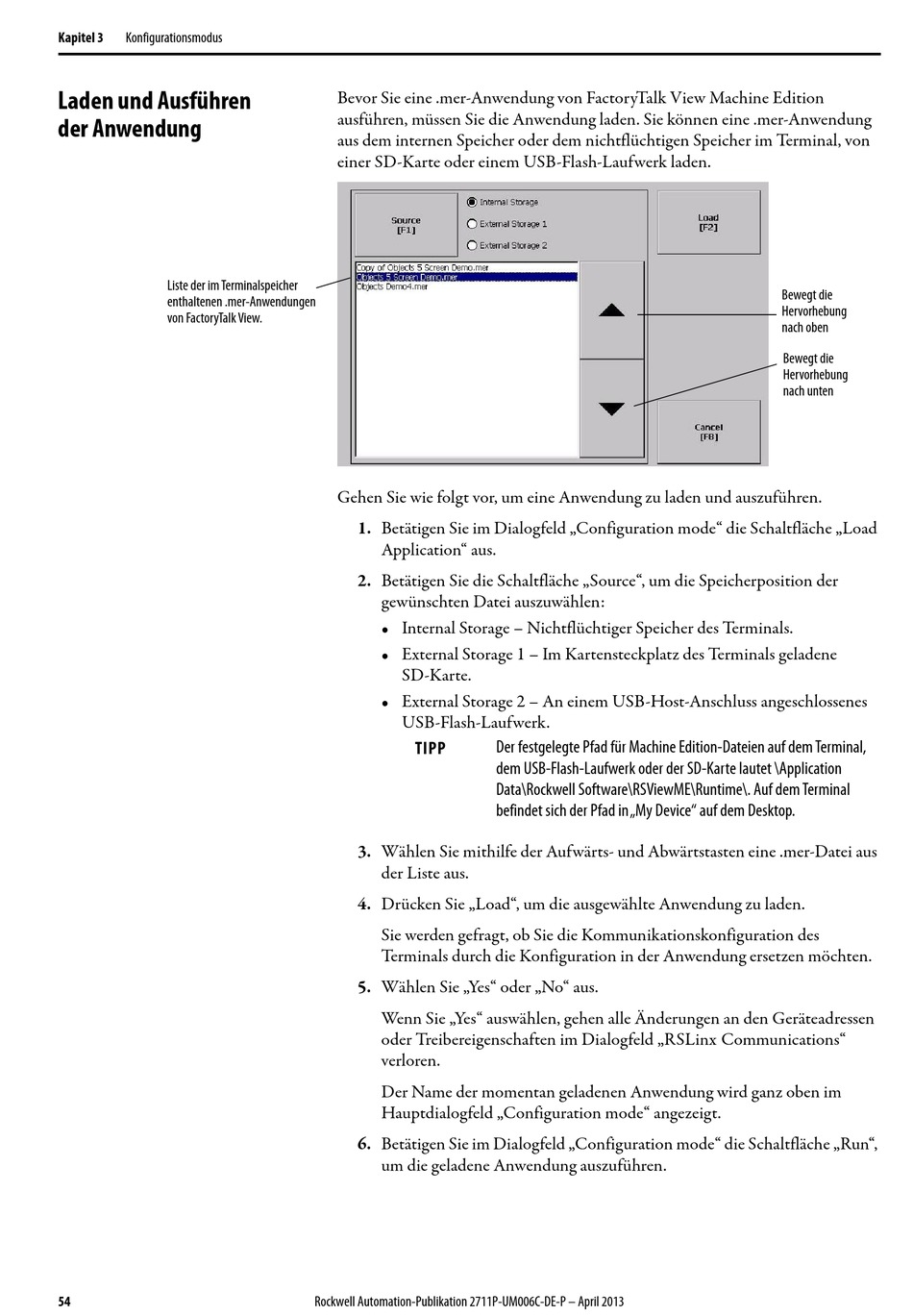

Kapitel 3
Konfigurationsmodus
Laden und Ausführen
der Anwendung
Liste der im Terminalspeicher
enthaltenen .mer-Anwendungen
von FactoryTalk View.
54
Bevor Sie eine .mer-Anwendung von FactoryTalk View Machine Edition
ausführen, müssen Sie die Anwendung laden. Sie können eine .mer-Anwendung
aus dem internen Speicher oder dem nichtflüchtigen Speicher im Terminal, von
einer SD-Karte oder einem USB-Flash-Laufwerk laden.
Gehen Sie wie folgt vor, um eine Anwendung zu laden und auszuführen.
1. Betätigen Sie im Dialogfeld „Configuration mode" die Schaltfläche „Load
Application" aus.
2. Betätigen Sie die Schaltfläche „Source", um die Speicherposition der
gewünschten Datei auszuwählen:
• Internal Storage – Nichtflüchtiger Speicher des Terminals.
• External Storage 1 – Im Kartensteckplatz des Terminals geladene
SD-Karte.
• External Storage 2 – An einem USB-Host-Anschluss angeschlossenes
USB-Flash-Laufwerk.
TIPP
3. Wählen Sie mithilfe der Aufwärts- und Abwärtstasten eine .mer-Datei aus
der Liste aus.
4. Drücken Sie „Load", um die ausgewählte Anwendung zu laden.
Sie werden gefragt, ob Sie die Kommunikationskonfiguration des
Terminals durch die Konfiguration in der Anwendung ersetzen möchten.
5. Wählen Sie „Yes" oder „No" aus.
Wenn Sie „Yes" auswählen, gehen alle Änderungen an den Geräteadressen
oder Treibereigenschaften im Dialogfeld „RSLinxCommunications"
verloren.
Der Name der momentan geladenen Anwendung wird ganz oben im
Hauptdialogfeld „Configuration mode" angezeigt.
6. Betätigen Sie im Dialogfeld „Configuration mode" die Schaltfläche „Run",
um die geladene Anwendung auszuführen.
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Der festgelegte Pfad für Machine Edition-Dateien auf dem Terminal,
dem USB-Flash-Laufwerk oder der SD-Karte lautet \Application
Data\Rockwell Software\RSViewME\Runtime\. Auf dem Terminal
befindet sich der Pfad in „My Device" auf dem Desktop.
Bewegt die
Hervorhebung
nach oben
Bewegt die
Hervorhebung
nach unten
