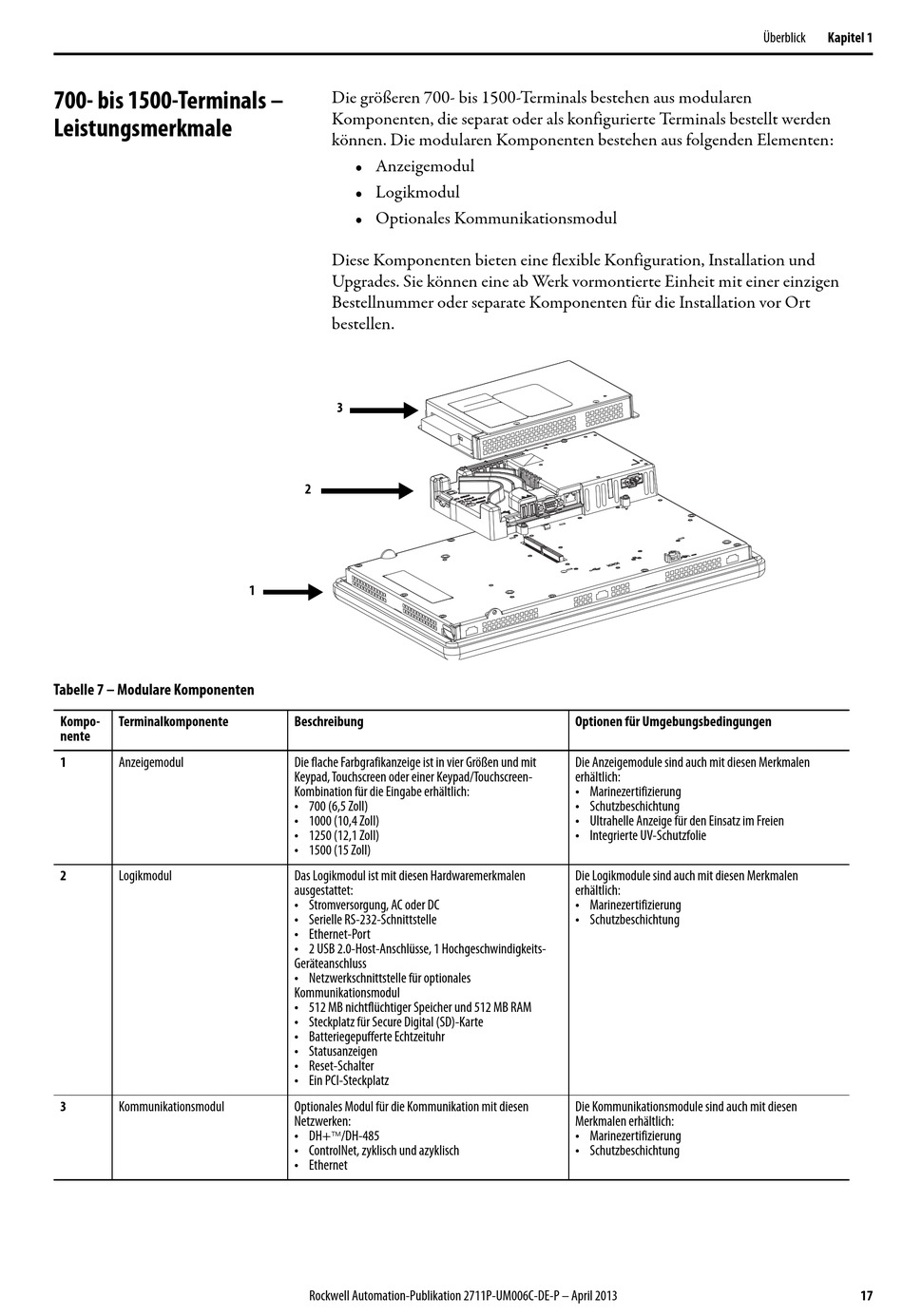

700- bis 1500-Terminals –
Leistungsmerkmale
Tabelle 7 – Modulare Komponenten
Kompo-
Terminalkomponente
nente
1
Anzeigemodul
2
Logikmodul
3
Kommunikationsmodul
Die größeren 700- bis 1500-Terminals bestehen aus modularen
Komponenten, die separat oder als konfigurierte Terminals bestellt werden
können. Die modularen Komponenten bestehen aus folgenden Elementen:
• Anzeigemodul
• Logikmodul
• Optionales Kommunikationsmodul
Diese Komponenten bieten eine flexible Konfiguration, Installation und
Upgrades. Sie können eine ab Werk vormontierte Einheit mit einer einzigen
Bestellnummer oder separate Komponenten für die Installation vor Ort
bestellen.
3
2
1
Beschreibung
Die flache Farbgrafikanzeige ist in vier Größen und mit
Keypad, Touchscreen oder einer Keypad/Touchscreen-
Kombination für die Eingabe erhältlich:
• 700 (6,5 Zoll)
• 1000 (10,4 Zoll)
• 1250 (12,1 Zoll)
• 1500 (15 Zoll)
Das Logikmodul ist mit diesen Hardwaremerkmalen
ausgestattet:
• Stromversorgung, AC oder DC
• Serielle RS-232-Schnittstelle
• Ethernet-Port
• 2 USB 2.0-Host-Anschlüsse, 1 Hochgeschwindigkeits-
Geräteanschluss
• Netzwerkschnittstelle für optionales
Kommunikationsmodul
• 512 MB nichtflüchtiger Speicher und 512 MB RAM
• Steckplatz für Secure Digital (SD)-Karte
• Batteriegepufferte Echtzeituhr
• Statusanzeigen
• Reset-Schalter
• Ein PCI-Steckplatz
Optionales Modul für die Kommunikation mit diesen
Netzwerken:
• DH+
/DH-485
• ControlNet, zyklisch und azyklisch
• Ethernet
Rockwell Automation-Publikation 2711P-UM006C-DE-P – April 2013
Optionen für Umgebungsbedingungen
Die Anzeigemodule sind auch mit diesen Merkmalen
erhältlich:
• Marinezertifizierung
• Schutzbeschichtung
• Ultrahelle Anzeige für den Einsatz im Freien
• Integrierte UV-Schutzfolie
Die Logikmodule sind auch mit diesen Merkmalen
erhältlich:
• Marinezertifizierung
• Schutzbeschichtung
Die Kommunikationsmodule sind auch mit diesen
Merkmalen erhältlich:
• Marinezertifizierung
• Schutzbeschichtung
