KAPITEL 3 Einstellungen und Messung

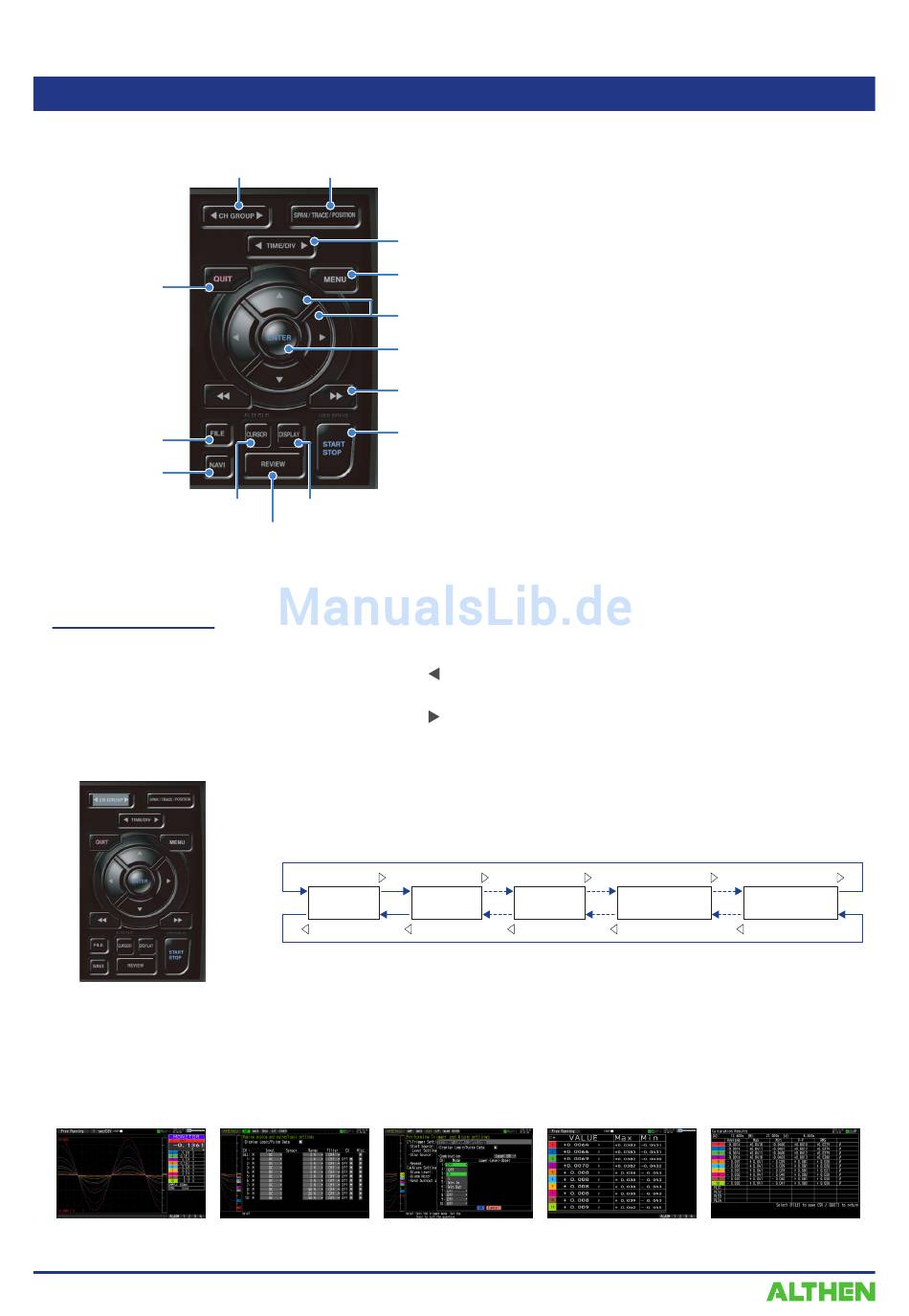

3.2 Tastenbedienung

In diesem Abschnitt wird die Bedienung des Gerätes über Tasten erläutert.
(5) QUIT
(13) DATEI
(14) NAVI
(12) CURSOR (ALARM LÖSCHEN)
(1) KAN. GRUPPE
MONITOR
3-8
(1) KAN. GRUPPE (2) SPAN/TRACE/POSITION
(11) DISPLAY (Anzeige)
(10) WIEDERGABE
Drücken Sie diese Taste, um zur nächsten Gruppe mit 10 Kanälen umzuschalten.
Drücken Sie die Taste , um zur Gruppe mit den nächsten 10 Kanälen mit einer
kleineren Nummer umzuschalten.
Drücken Sie die Taste , um zur Gruppe mit den nächsten 10 Kanälen mit einer
größeren Nummer umzuschalten.
* Bei angeschlossenem optionalen GS-Sensor und Eingangsmodul/Adapter wer-
den diese in der folgenden Gruppe angezeigt. Ist die optionale WLAN-Einheit
am GL840 installiert und der GL100-WL ist über das WLAN mit dem GS-Sensor
und dem Eingangsmodul/Adapter verbunden, so werden diese in der letzten
Gruppe angezeigt.
Anschlussklem-
menblock
1 bis 10
Die Umschaltung mit dieser Taste geschieht wie folgt:
• Schaltet die Kanäle des Digital-Anzeigebereiches um.
• Schaltet die Kanäle der AMP-Einstellungen um.
• Schaltet die Kanäle der Trigger-/Alarmpegeleinstellungen um.
• Schaltet die Kanäle der Berechnungsanzeige um.
AMP-Einstellungen
(3) TIME/DIV
(4) MENU
(6) Richtungstasten
(7) ENTER
(8) SCHNELLTASTE (TASTENSPERRE)
(9) START/STOPP (USB-Laufwerk)
Anschlussklem-
Anschlussklem-
menblock menblock
11 bis 20 101 bis 200
Pegeleinstellungen
GS-Sensor und
Verbindung zu
Eingangsmodul/
drahtlosen Modulen
Adapter
Statistical calculation between
Digital + Berechnung
cursors (Statistische Berechnung
Anzeigebildschirme
zwischen Cursorpositionen)
