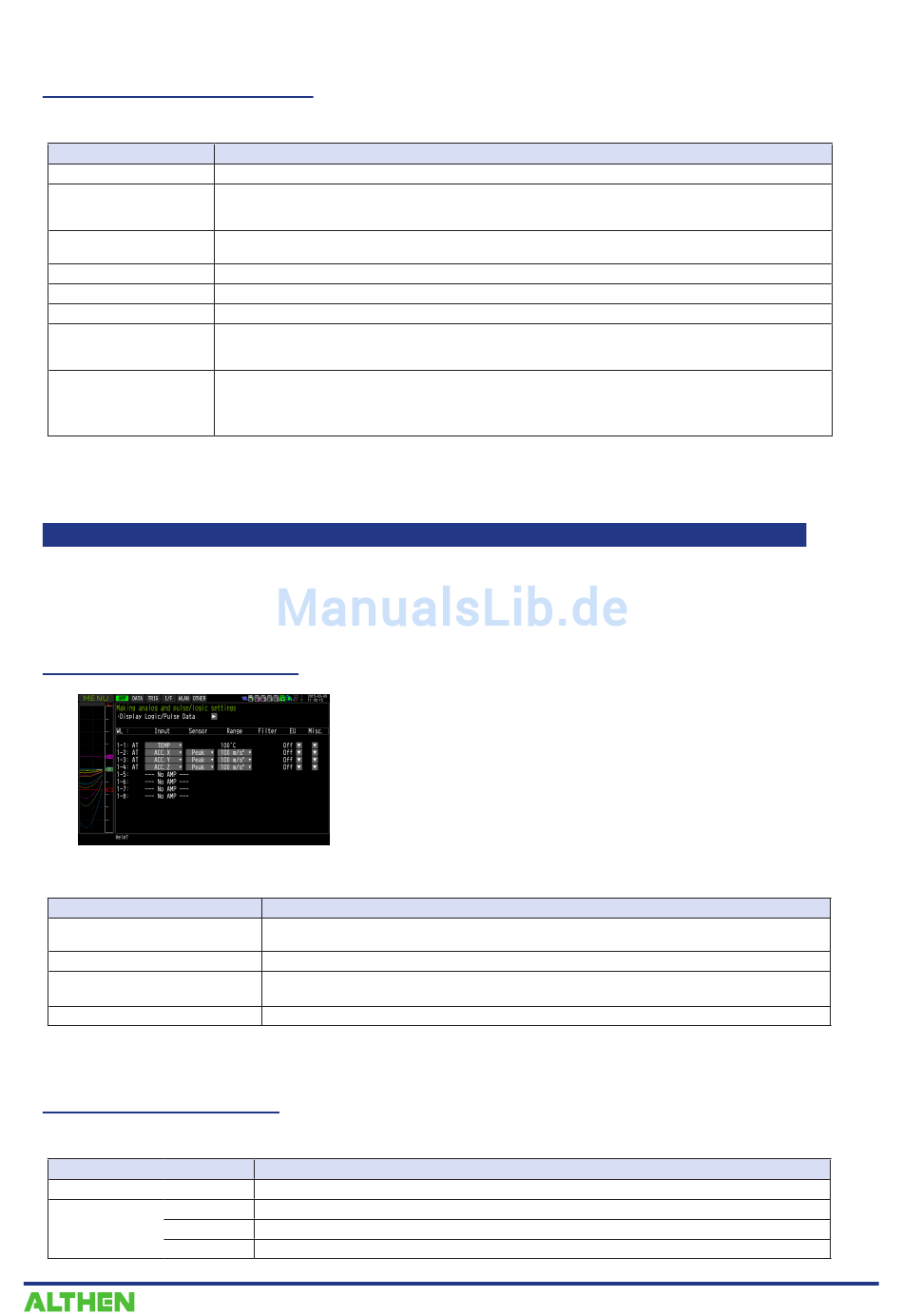

(1)-16 Weitere Einstellungen

Die folgenden Einstellungen sind möglich:
Einstellung
Anmerkungstext
Program Inter-CH
calculation
Span-Einstellungen
Waveform Color Setting
Dickeneinstellung
Trace
Referenztemperatur
(nur bei kumulierter
Temperatur)
Polarität der
Referenztemperatur
(nur bei kumulierter
Temperatur)

Dreiachsiger Beschleunigungssensor/Temperatursensor (GS-3AT: optional) Einstellung

Zur Einstellung des Eingangs für den dreiachsigen Beschleunigungssensor/Temperatursensor.
Durch Anschließen des dreiachsigen Beschleunigungssensors/Temperatursensors und anschließendes Ein-
schalten des GL840 wird der Einstellbildschirm am Ende der Gruppe angezeigt.

(1)-17 Eingangseinstellung

Zur Auswahl der Eingangsgröße.
Einstellung
Off (Aus)
1 Kan. TEMP
2 Kan. bis 4 Kan. ACC.X (Y, Z)
(Kum. X (Y, Z))
5 Kan. bis 8 Kan. No AMP

(1)-18 Sensoreinstellung

Zur Auswahl der Art der Verarbeitung der Daten des Beschleunigungssensors.
Einstellung
1 Kan.
2 Kan. bis 4 Kan. Peak
Ave.
Effektivwert
Zur Eingabe der beim jeweiligen Kanal angezeigten Anmerkung.
Legt den Inhalt der programminternen kanalübergreifenden Berechnung fest.
Bei der programminternen kanalübergreifenden Berechnung können vier arithmetische Operationen
vorgenommen werden: Addition (+), Subtraktion (-), Multiplikation (x) und Division (÷).
Legt die Ober- und Untergrenze einer Spanne fest, innerhalb derer ein Signalverlauf angezeigt
werden soll.
Bei Rot, Grün und Blau (RGB) jeweils 0 bis 31 Farbtöne
1 bis 8 Bildpunkte
Zur Einstellung der Anzeige des Signalverlaufs.
Zur Einstellung der kumulierten Referenztemperatur im Bereich zwischen -20 °C und 85 °C.
Zur Einstellung der High/Low-Gesamtpolarität.
Das Eingangssignal wird nicht gemessen. Auch die Signalverlaufs- und die Digitalanzeige
stehen nicht zur Verfügung.
Die Temperatur wird mit dem Festwert-Temperatursensor im Sensorteil gemessen.
Zur Messung der Beschleunigung im Sensor in der X-, Y- und Z-Richtung.
* 2 Kan.: X-Achse, 3 Kan.: Y-Achse, 4 Kan.: Z-Achsenrichtung
Da der Verstärker nicht installiert werden kann, wird „No AMP" angezeigt
Kein
Zur Anzeige des Maximalwertes der Daten.
Zur Anzeige des Mittelwerte.
Zur Anzeige des Effektivwertes bzw. quadratischen Mittelwertes.
KAPITEL 3 Einstellungen und Messung
Beschreibung
Beschreibung
Beschreibung
3-33
