2.18 Anschließen des 4-Kanal-Spannungs und Temperaturmoduls
(GS-4VT) (optional)
Technische Daten des 4-Kanal-Spannungs- und Temperaturmoduls siehe die im Lieferumfang des Sensors
enthaltene Gebrauchsanleitung.

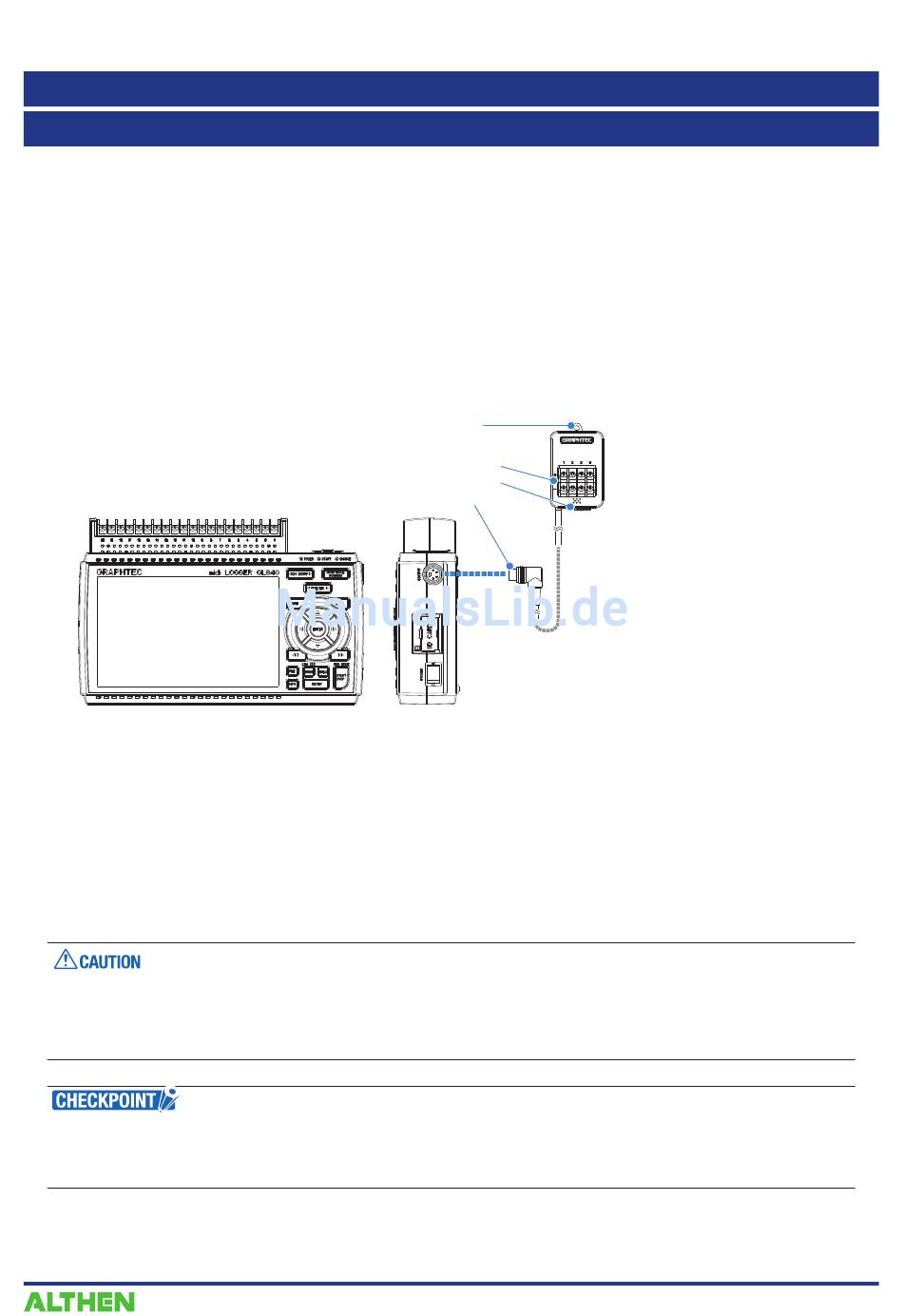

Im Folgenden wird das Anschließen des 4-Kanal-Spannungs- und Temperaturmoduls an den GL840 beschrieben.
• Schalten Sie den GL840 aus.
• Den Steckverbinder des 4-Kanal-Spannungs- und Temperaturmoduls sicher an den Anschluss des GL840 für
GS-Sensor und Eingangsmodul/Adapter anschließen (GS-INPUT).
• Den GL840 einschalten und überprüfen, ob die Sensoreinstellungen auf dem AMP-Einstellbildschirm ange-
zeigt werden.
1. Öse ......................................................... Zur Wandmontage vorgesehen.
2. Eingangsklemme ................................ Zum Anschluss einer Spannung oder eines Thermoelements.
3. Logik- und Impulseingangsklemme ........ Zum Anschluss von Logiksignalen.
4. Steckverbinder .................................... Zum Anschluss an den GL840.
Verwenden Sie das Gerät nicht, wenn lediglich das 4-Kanal-Spannungs- und Temperaturmodul an einer Wand oder
Ähnlichem angebracht ist.
Das angeschlossene Kabel und der Steckverbinder könnten beschädigt werden oder der GL840 könnte herunter-
fallen.
<Verlängerungskabel>
Bei Verwendung eines Verlängerungskabels für GS (GS-EXC) kann das Modul ca. 1,5 m vom GL840 entfernt einge-
setzt werden. Es dürfen jedoch nicht mehrere Verlängerungskabel verwendet werden.
1. Öse
2. Eingangsklemme
3. Logik- und Impulseingangsklemme
4. Steckverbinder
GL840-Hauptmodul
