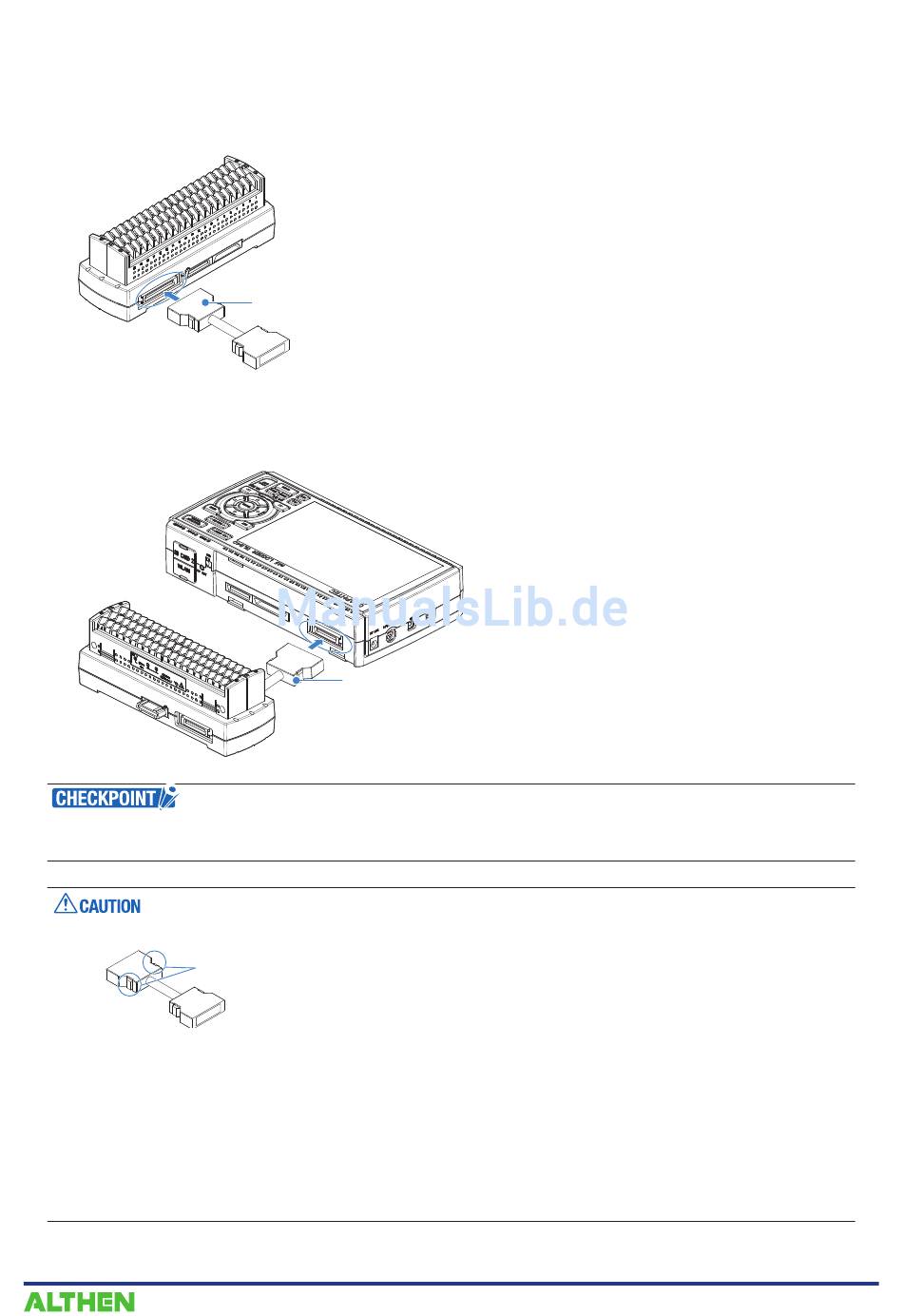

(3) Das Erweiterungsklemmenblock-Kabel an die Erweiterungsklemmenblock-Basiseinheit anschließen.
* Das Erweiterungsklemmenblock-Kabel anschließen, bis es sicher einrastet.
* Beim Anschließen auf die Form des Steckverbinders achten.
(4) Ein Ende des Erweiterungsklemmenblock-Kabels an den Klemmenblocksteckverbinder am
GL840 anschließen.
* Das Erweiterungsklemmenblock-Kabel anschließen, bis es sicher einrastet.
Beim Anschluss nur eines Klemmenblocks (20 Kanäle) werden die Verbindungsplatte und die Flachkopfschrauben
nicht benötigt.
•
Entfernen des Erweiterungsklemmenblock-Kabels
Entriegelungshebel
Beachten Sie beim Entfernen des Erweiterungsklemmenblock-Kabels vom GL840 oder von der
Erweiterungsklemmenblock-Basiseinheit stets Folgendes:
•
Drücken Sie auf beiden Seiten auf den Entriegelungshebel und ziehen Sie den Stecker im entriegelten Zustand
gerade heraus.
•
Ziehen Sie den Stecker nicht mit Gewalt heraus, wenn er nicht vollständig entriegelt ist, und drücken Sie auf
beiden Seiten auf den Entriegelungshebel.
Dadurch wird unter Umständen die Funktionsfähigkeit des Steckers beeinträchtigt. Gehen Sie daher beim Entfernen
des Steckverbinders vorsichtig vor.
Erweiterungsklemmenblock-Kabel
Erweiterungsklemmenblock-Kabel
