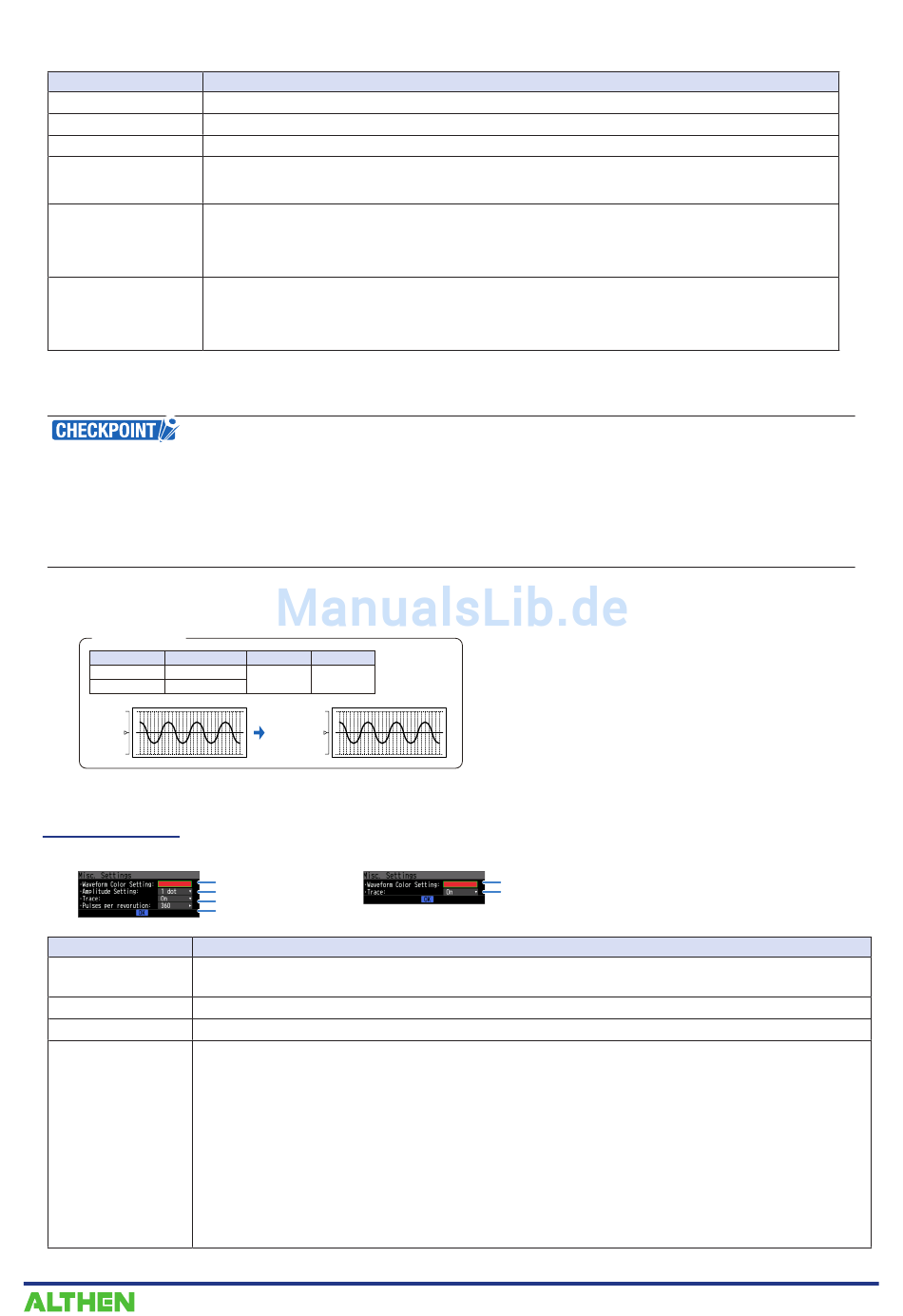

Einstellung
(1) EU-Funktion Schaltet die Skalierungsfunktion ein oder aus.
(2) Mess- Wert
Legt einen Wert fest, der umgerechnet werden soll.
(3) EU-Ausgangswert Legt einen Ausgangswert nach der Umrechnung fest.
(4) Select Legt eine bestimmte physikalische Einheit fest (die folgenden stehen zur Auswahl).
Strom, Länge, Fläche, Volumen, Geschwindigkeit, Beschleunigung, Frequenz, Gewicht, Arbeit, Druck,
Durchflussmenge, Temperatur.
(5) Einheit Wählt die Einheit, die nach der Umrechnung verwendet werden soll.
Die in diesem Feld angezeigte Einheit gehört zu der unter „Select" festgelegten Einstellung. Zur
Festlegung einer in diesem Feld nicht aufgeführten Einheit wählen Sie unter „Arbitrary unit" (Eigene
Einheit) einen benutzerdefinierten Text.
Die in diesem Feld angezeigte Einheit entspricht der Anzeige unter „Arbitrary unit".
(6) Arbitrary Unit
Legt die Einheit fest, die nach der Umrechnung verwendet werden soll.
Der Text kann als benutzerdefinierte alphanumerische Zeichenkette vorgegeben werden
(zur Zeicheneingabe siehe unter „(9) Eingabe von Zeichenketten" in „3.4 Einstellmenüs").
Bei Angabe von „Select Unit" oder „Unit" wird diese Einstellung in dieses Feld übernommen.
Bei Verwendung von „Select" oder „Unit" wird die Einstellung in dieses Feld übernommen.
•
Bei Anzeige eines Meldungsfensters folgen Sie den dort angezeigten Informationen zur Änderung des Einstellwertes.
•
Die Skalierungsfunktion führt die Berechnung auf der Grundlage des Verhältnisses der Einstellungen bei Mess-
wert und Ausgangswert in der physikalischen Einheit durch.
•
An der Digitalanzeige wird „++++/----" angezeigt, wenn der GL840 den Wert nicht verarbeiten kann.
•
Die Spanne kann je nach den Skalierungseinstellungen geändert werden.
Einstellbeispiel
Mess- Wert EU-Ausgangswert
1000 800
0 200
1000
KAN.1
0
(1)-12 Versch.
<>Bei Impuls
Einstellung
(1) Waveform Color Bei Rot, Grün und Blau (RGB) jeweils 0 bis 31 Farbtöne
Setting
(2) Amplitude Setting 1 bis 8 Bildpunkte
(3) Trace Zur Einstellung der Anzeige des Signalverlaufs.
(4) Number of pulses 1 bis 10000
Bei Einstellung des Impulseingangs auf „Anzahl der Umdrehungen" wird hier die Anzahl der Impulse pro
per revolution
Umdrehung eingestellt.
Da die Anzahl der Impulse pro Umdrehung hier auf 1 Umdrehung eingestellt ist, wird die Anzahl von
Umdrehungen pro Minute (1/min) berechnet. Bei der Einstellung von z. B. 100 entsprechen 100 Eingangsimpulse
einer Umdrehung.
<Berechnungsformel>
<Beispiel>
Dec pt Wählen
+ xx.xx 1/min
800
KAN.1 Skalierung 1
0
<Bei Logik>
(1)
(2)
(3)
(4)
Anzahl der Umdrehungen (1/min) = Impulseingangsfrequenz + Anzahl der Impulse pro Umdrehung x 60 (1
Minute)
Anzahl der Impulse pro Umdrehung: 100 (100 Eingangsimpulse entsprechen einer Umdrehung)
Impulseingang: 1000 Hz (1000 Impulse pro Sekunde)
Anzahl der Umdrehungen: 600 1/min
KAPITEL 3 Einstellungen und Messung
Beschreibung
(1)
(3)
Beschreibung
3-31
