KAPITEL 3 Einstellungen und Messung

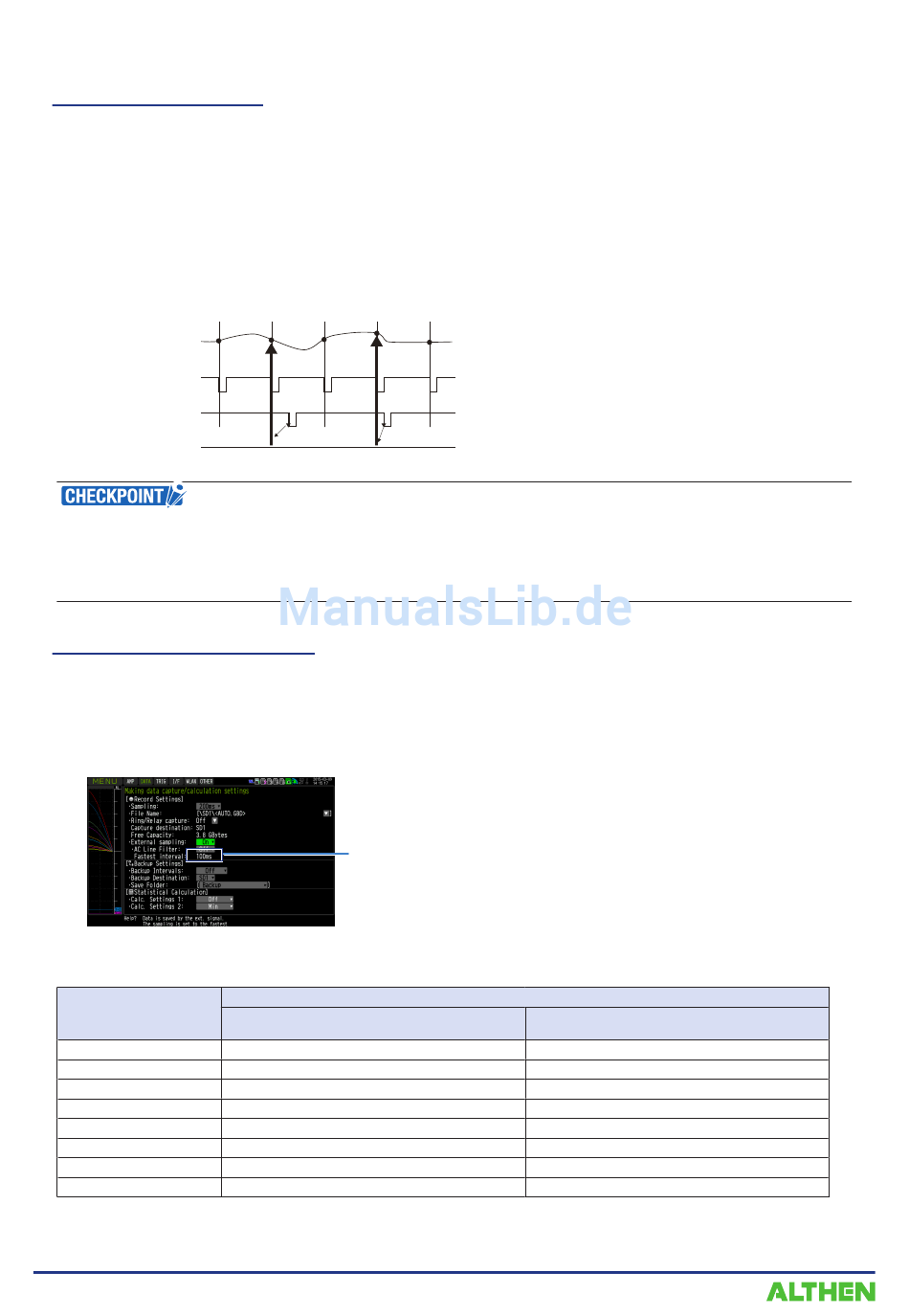

(2)-4 Externe Messung

Zur Aktivierung bzw. Deaktivierung der externen Messung.
Bei eingeschalteter externer Messfunktion werden die Daten in den kürzestmöglichen Intervallen erfasst und
vorübergehend zwischengespeichert.
Diese zwischengespeicherten Daten werden nach kürzestmöglicher Zeit aktualisiert.
Sobald ein externer Messimpuls empfangen wird, werden die zwischengespeicherten Daten auf die SD-Speicherkarte ge-
schrieben. (Siehe die Abbildung unten.)
Daher entspricht die maximale Zeitabweichung zwischen den tatsächlich aufgezeichneten Daten und dem
externen Messimpuls dem kürzesten Messintervall.
* Einzelheiten über das kürzeste Intervall siehe den folgenden Abschnitt „(2)-5 Wechselstromnetzfilter".
Eingangssignal
Kürzestmögliches Intervall
Externer Messimpuls
Datenerfassung
•
Bei eingeschalteter externer Messfunktion kann der externe Eingang nicht für Triggerzwecke genutzt werden.
Wurde der externe Eingang bereits eingestellt, wird der Trigger ausgeschaltet.
•
Zur Messung von Signalen mit hohen Störpegeln setzen Sie den Wechselstromnetzfilter anhand der Beschreibung
im folgenden Abschnitt auf „On " (Ein).
(2)-5 Wechselstromnetzfilter
Zur Aktivierung bzw. Deaktivierung des Wechselstromnetzfilters bei eingeschalteter externer Messung.
Bei Aktivierung dieser Einstellung wird der Digitalfilter eingeschaltet. Bei eingeschalteter externer Abtastung
und Messung von Signalen mit hohen Rauschpegeln schalten Sie den Wechselstromnetzfilter ein.
Das kürzestmögliche Intervall wird bei den Einstellungen angezeigt.
Das kürzestmögliche Intervall ist in der folgenden Tabelle aufgeführt:
Anzahl der Mess-
Kanäle* 1
1 KAN.
2 KAN.
3 KAN. bis 5 KAN.
6 KAN. bis 10 KAN.
11 KAN. bis 20 KAN.
21 KAN. bis 50 KAN.
51 KAN. bis 100 KAN.
101 KAN. bis 200 KAN.
*1 „Anzahl der Messkanäle" bezeichnet die Anzahl der Kanäle, bei denen die Eingangseinstellungen nicht ausgeschaltet
sind. (Kanäle im GS-Sensor und Eingangsmodul/Adapter sowie drahtloser Sensor nicht im Lieferumfang enthalten).
3-48
Messinte
rvall
Daten hierfür Daten hierfür
Kürzestmögliches Intervall
Wechselstromnetzfilter (Digitalfilter)
ausgeschaltet
10 ms
20 ms
50 ms
100 ms
200 ms
500 ms
1 s
2 s
Kürzestmögliches Intervall
Wechselstromnetzfilter (Digitalfilter)
eingeschaltet
200 ms
500 ms
1 s
1 s
2 s
5s
10s
20s
