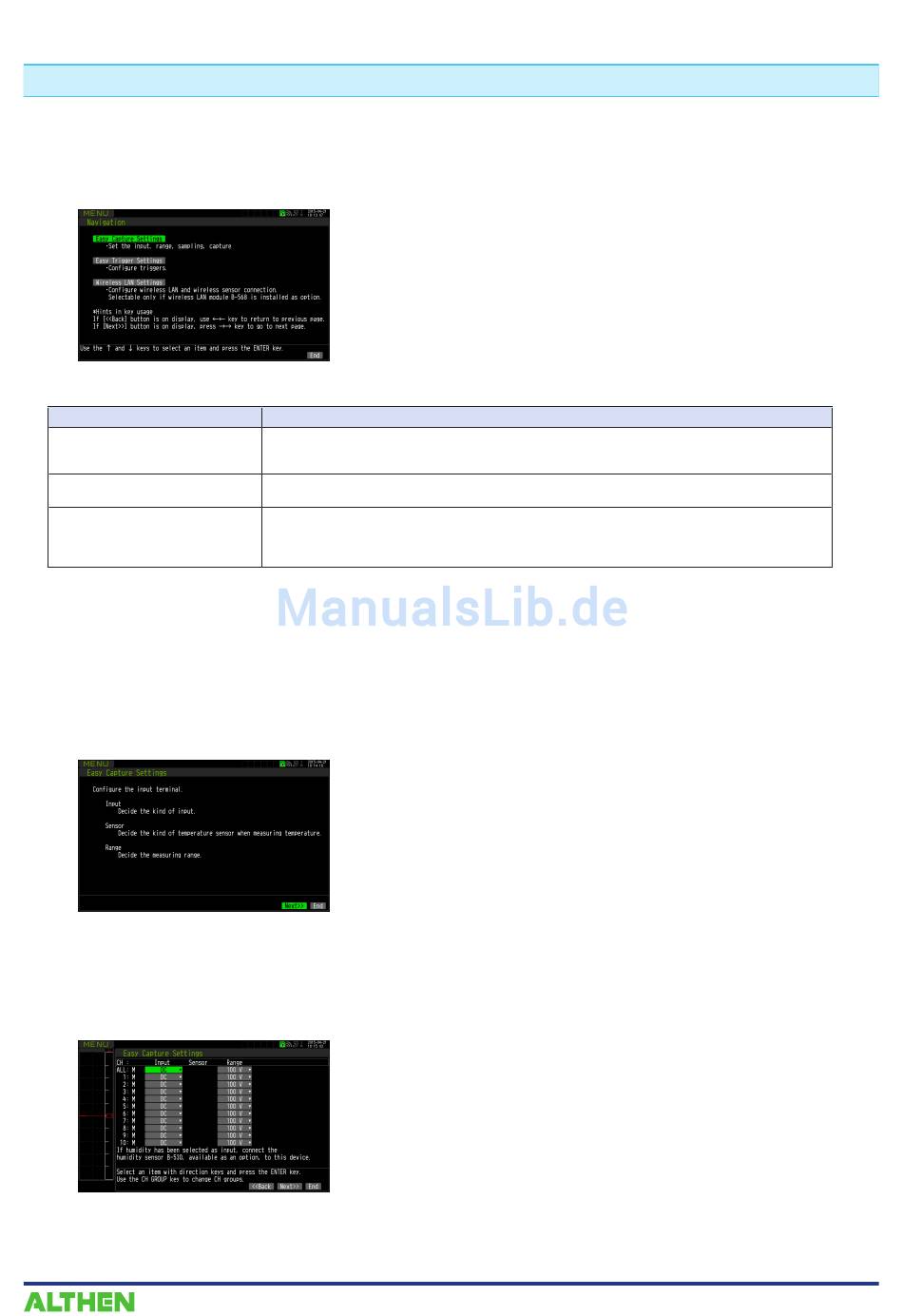

(11) NAVI-Menü
Während des Freilaufs wird durch Drücken der Taste [NAVI]der Bildschirm „MENU" angezeigt. Gehen Sie bei den
Einstellungen für Erfassung, Trigger und WLAN anhand der auf dem Bildschirm angezeigten Anweisungen vor.
<NAVI-Menü>
Einstellungen
Easy capture setting
(Erfassungseinstellungen)
Easy trigger setting
(Triggereinstellungen)
WLAN-Einstellungen
<Beispiel eines Bedienablaufs>
Nachfolgend finden Sie ein Beispiel zur Festlegung von Erfassungseinstellungen.
1. Die Option „Easy capture setting" (Erfassungseinstellungen) wählen und anschließend die Taste [ENTER]
drücken, um den nachstehend abgebildeten Menübildschirm anzuzeigen.
2. Nach den Einstellungen für Eingang, Sensor und Bereich „Next>>"(Weiter) wählen und anschließend die Tas-
te [ENTER] drücken. Die Bildschirme für „Input", „Sensor", „Range" usw. werden angezeigt. Die notwendigen
Parameter einstellen.
Die Bedingungen für Messung und Datenerfassung (Eingang, Sensor, Bereich und
Messintervall) können anhand der auf dem Bildschirm angezeigten Anweisungen eingestellt
werden.
Die Triggereinstellungen für die Datenerfassung können anhand der auf dem Bildschirm
angezeigten Anweisungen eingestellt werden.
Dieser Bildschirm wird nur bei installierter optionaler WLAN-Einheit angezeigt. Die
Einstellungen für WLAN und drahtlosen Sensor (GL100-WL + GL-Sensor und Engangsmodul/
Adapter) können anhand der auf dem Bildschirm angezeigten Anweisungen vorgenommen
werden.
KAPITEL 3 Einstellungen und Messung
Beschreibung
3-85
