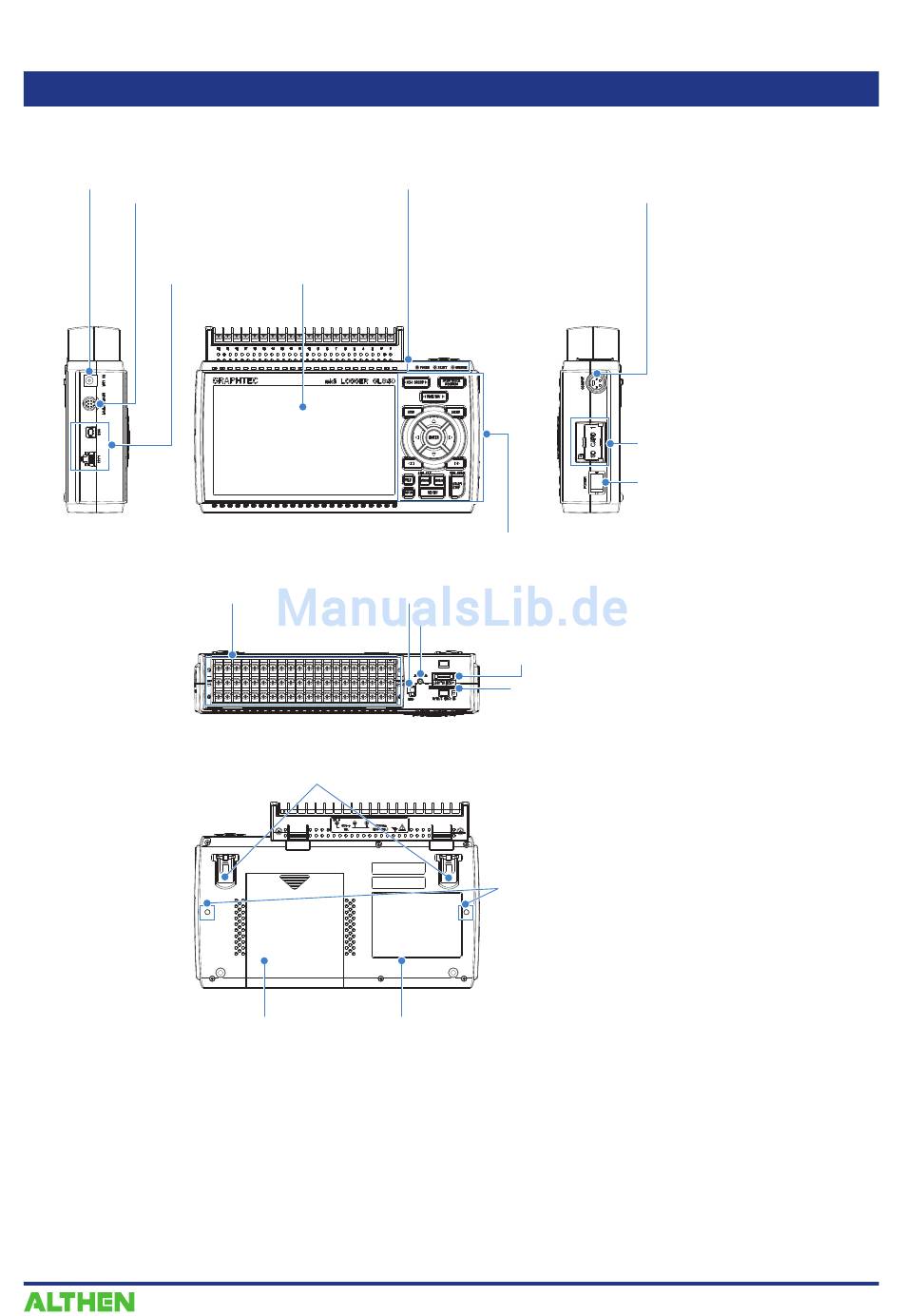

2.3 Bezeichnungen und Funktionen
In diesem Abschnitt werden die Bezeichnungen und Funktionen der Einzelteile des GL840 beschrieben.
Anschlussbuchse für Wechselspannungsnetzteil
Anschluss für externe Eingänge/Ausgänge
• LOGIK/IMPULS
• EXT. TRIG./MESSUNG
• ALARM
Eingangs-/Ausgangskabel für den GL (optionales Kabel
unter der Bezeichnung B-513 erhältlich)
PC-Schnittstellenanschlüsse
• USB
• LAN
Anschlussklemmen für Analogsignale
Monitor
• Standardanschlussklemmenblock (B-564)
• Hochspannungs-
Präzisionsanschlussklemme (B-565)
Klappfüße
Akkufachabdeckung
Es können zwei Akkupacks installiert werden
(optionales Akkupack unter der Bezeichnung B-569 erhältlich).
Betriebsstatus-LED
• POWER
Leuchtet bei eingeschalteter
Spannungsversorgung
Blinkt beim Zugriff auf die SD-
Speicherkarte
• START
Leuchtet während der
Datenerfassung
• CHARGE
Leuchtet während des
Akkuladevorgangs
Bedienfeldtasten
GND-Anschluss
Spannungsversorgungsbuchse für Feuchtesensor
Feuchtesensor (Option, bei Verwendung von B-530)
WLAN-Anschluss
WLAN-Einheit (Option: bei Verwendung von B-568)
SD CARD2
Modulbefestigungsschrauben
Aufkleber
KAPITEL 2 Kontrollen und Vorbereitung
Anschluss für GS-Sensor und
Eingangsmodul/Adapter
(Option: bei Verwendung
• Temperatur- und Feuchtesensor
• 4-Kanal-Spannungs- und Temperaturmodul
• Dreiachsiger Beschleunigungssensor/
Temperatursensor
• 4-Kanal-Thermistormodul
• Adapter für Wechselstromsensor
• CO2-Sensor
• Lichtintensitäts-/Ultraviolettsensor
• GS-Verzweigungsadapter.)
SD CARD1
Ein/Aus-Schalter
2-3
