19. Datenerfassungsleiste

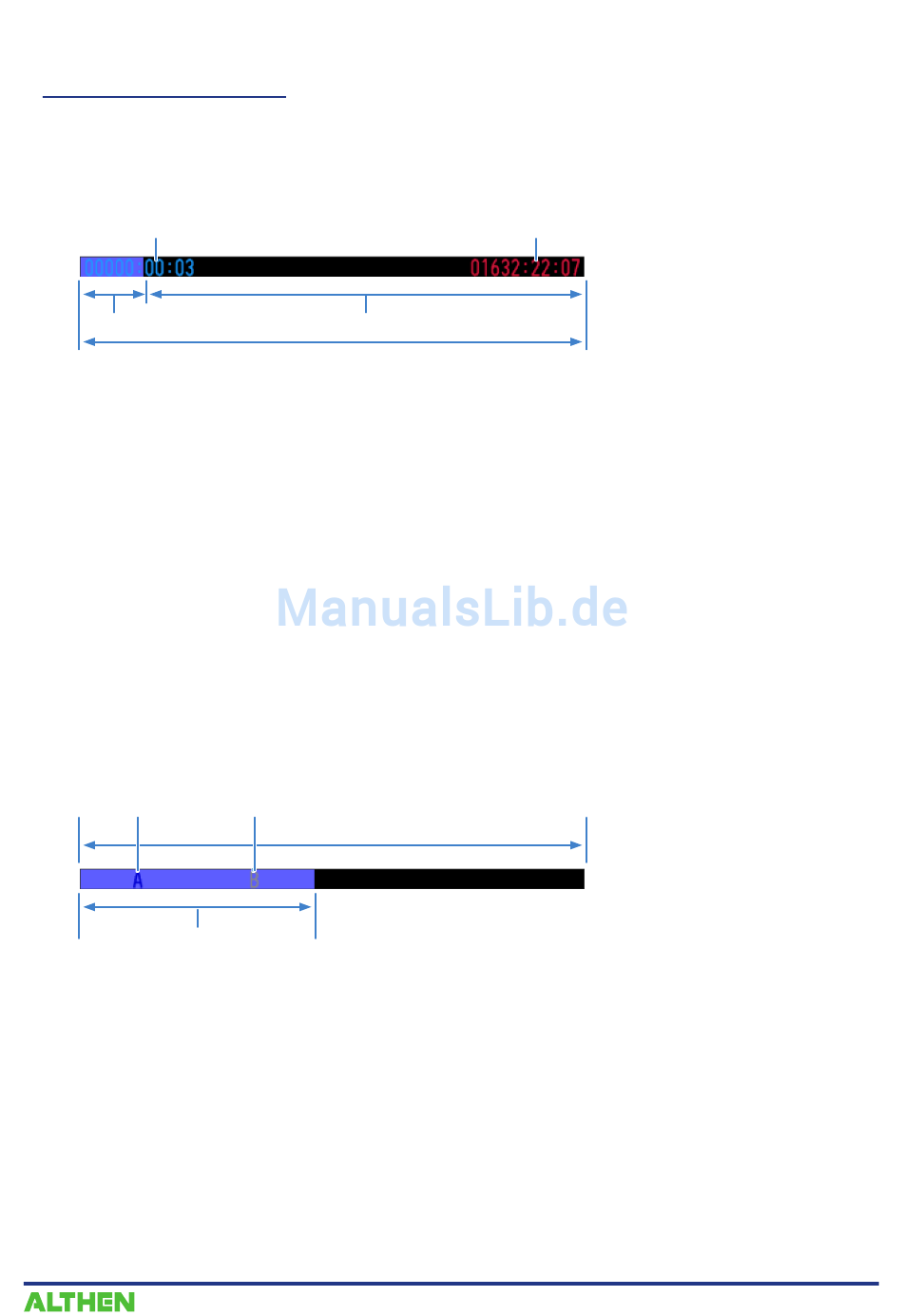

(1) Während der Datenerfassung
Zeigt die vergangene Zeit und den Status der Nutzung von SD-Speicherkarten an.
Vergangene Zeit
Größe des belegten Speicherplatzes
auf der SD-Speicherkarte
Wenn beispielsweise eine SD-Speicherkarte mit einer Speicherkapazität von 4 GB eingesetzt ist und vor
der Datenauffassung bereits 100 MB der Karte belegt sind, betragen die Gesamtgröße des Speichers 4 GB,
die Größe des belegten Speicherplatzes der SD-Speicherkarte ca. 100 MB und die Größe des noch freien
Speicherplatzes der SD-Speicherkarte ca. 3,9 GB. Mit fortschreitender Dauer der Datenerfassung erhöht
sich die Größe des belegten Speicherplatzes der SD-Speicherkarte und die Größe des noch verbleibenden
Speicherplatz nimmt ab.
Die zur Datenerfassung verbleibende Zeit ist die Zeitspanne, für die der verfügbare Speicherplatz
der SD-Speicherkarte noch zur weiteren Datenerfassung ausreicht. Bei einer Größe des freien SD-
Speicherkartenplatzes von über 2 GB wird hier die noch verbleibende Zeit für die Datenerfassung einer
2-GB-Datei angezeigt.
* Eine verbleibende Zeit von über 99.999 Stunden wird als „++++:++:++" angezeigt.
(2) Während der Datenwiedergabe
Stellt die Anzeigeposition, die Cursorposition und die Triggerposition grafisch dar.
Position des Cursors A Position des Cursors B
Bereich, in dem gegenwärtig ein Signalverlauf
angezeigt wird
Größe des freien Speicherplatzes auf der SD-Speicherkarte
Gesamter Speicherplatz der SD-Speicherkarte
Erfasste Daten
