GRAPHTEC GL840 Benutzerhandbuch Seite 47

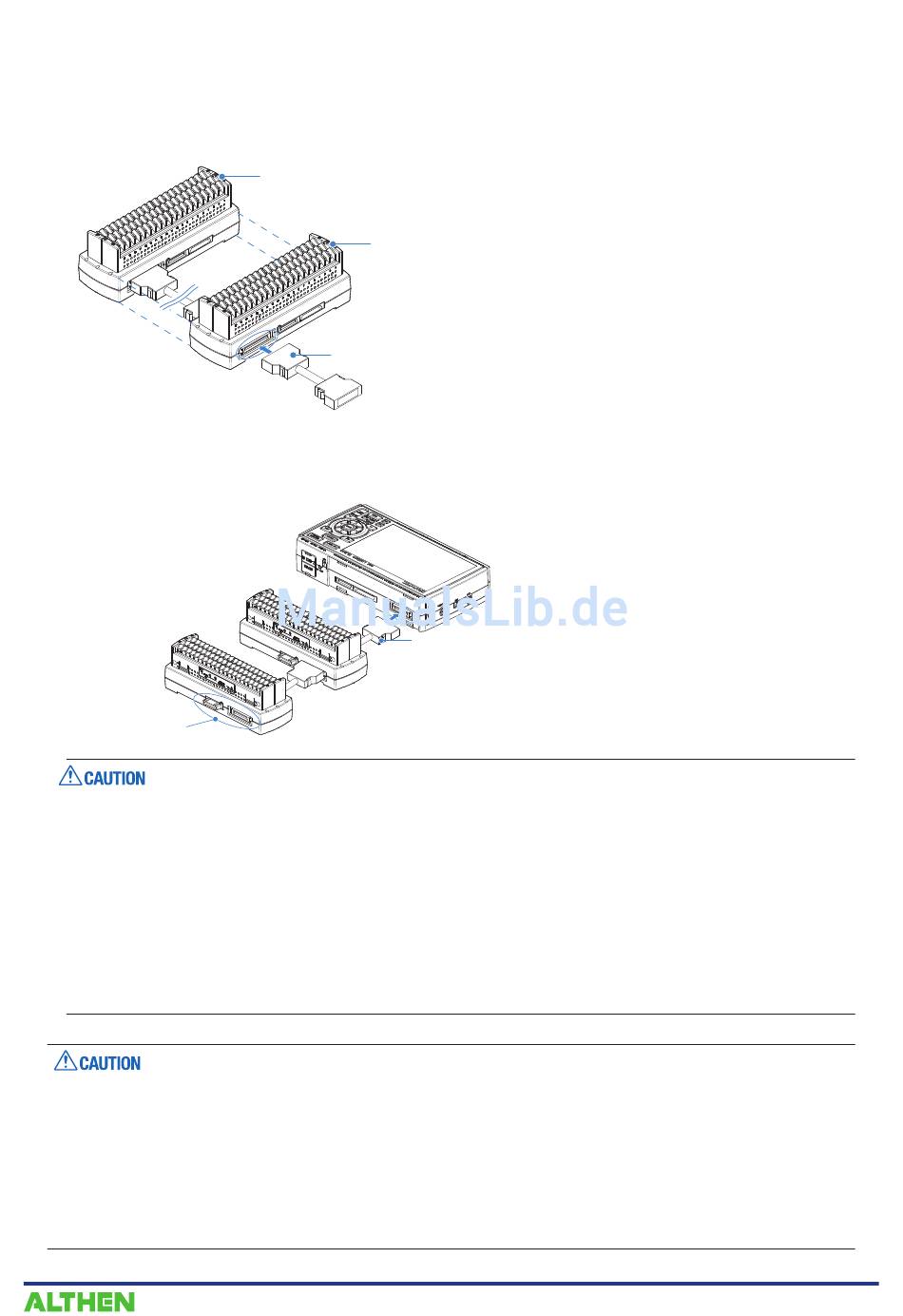

(2) Das Erweiterungsklemmenblock-Kabel zwischen jeder der Erweiterungsklemmenblock-Basiseinheiten
anschließen.
* Das Erweiterungsklemmenblock-Kabel anschließen, bis es sicher einrastet. Die Erweiterungsklemmen-
block-Basiseinheiten auf einer stabilen Unterlage anordnen und gegen Herunterfallen sichern.
(3) Ein Ende des Erweiterungsklemmenblock-Kabels an den GL840 anschließen.
* Das Erweiterungsklemmenblock-Kabel anschließen, bis es sicher einrastet.
Nicht berühren
.
•
Achten Sie beim Anschließen des Signals an den Eingang des Direktanschlussklemmenblocks darauf, dass Sie die
Anschlussstifte des Steckverbinders und den Anschluss neben dem Steckverbinder nicht berühren.
•
Beachten Sie beim Entfernen des Erweiterungsklemmenblock-Kabels vom GL840 oder von der
Erweiterungsklemmenblock-Basiseinheit stets Folgendes:
•
Drücken Sie auf beiden Seiten auf den Entriegelungshebel und ziehen Sie den Stecker im entriegelten Zustand
gerade heraus.
•
Ziehen Sie den Stecker nicht mit Gewalt heraus, wenn er nicht vollständig entriegelt ist, und drücken Sie auf
beiden Seiten auf den Entriegelungshebel.
Dadurch wird unter Umständen die Funktionsfähigkeit des Steckers beeinträchtigt. Gehen Sie daher beim
Entfernen des Steckverbinders vorsichtig vor.
•
Das Erweiterungsklemmenblock-Kabel ist rauschempfindlich.
Verringern Sie die Messgeschwindigkeit, falls Rauschstörungen auf das Kabel einwirken.
•
Achten Sie beim Hinzufügen von Anschlussklemmenblöcken darauf, dass die Klemmenblöcke durchverbunden
sind und keine Unterbrechungen zwischen ihnen vorliegen. Bei Unterbrechungen werden die hinter der
Unterbrechung befindlichen Anschlussklemmenblöcke nicht erkannt.
•
Bei Verwendung einer Kombination aus Standard-Anschlussklemmenblock und Hochspannungs-
Präzisionsanschlussklemmenblock gilt die Spannungsfestigkeit des Standard-Anschlussklemmenblocks.
•
Bei Verwendung des Anschlussklemmenblocks des GL800 oder des GL820 oder bei einer Kombination von
Anschlussklemmenblöcken des GL800 und des GL820 entspricht die Genauigkeit der Temperaturmessung
möglicherweise nicht den Angaben in den technischen Daten.
•
Der Hochspannungs-Präzisionsanschlussklemmenblock ist nicht für den GL800 und GL820 erhältlich.
Gerät 2 (KAN. 21 bis KAN. 40)
Gerät 1 (KAN. 1 bis KAN. 20)
Erweiterungsklemmenblock-Kabel
Erweiterungsklemmenblock-Kabel
KAPITEL 2 Kontrollen und Vorbereitung
2-29
