KAPITEL 2 Kontrollen und Vorbereitung
2.21 Anschließen des CO2-Sensors (GS-CO2) (optional)
Technische Daten des CO2-Sensors siehe die im Lieferumfang des Sensors enthaltene Gebrauchsanleitung.

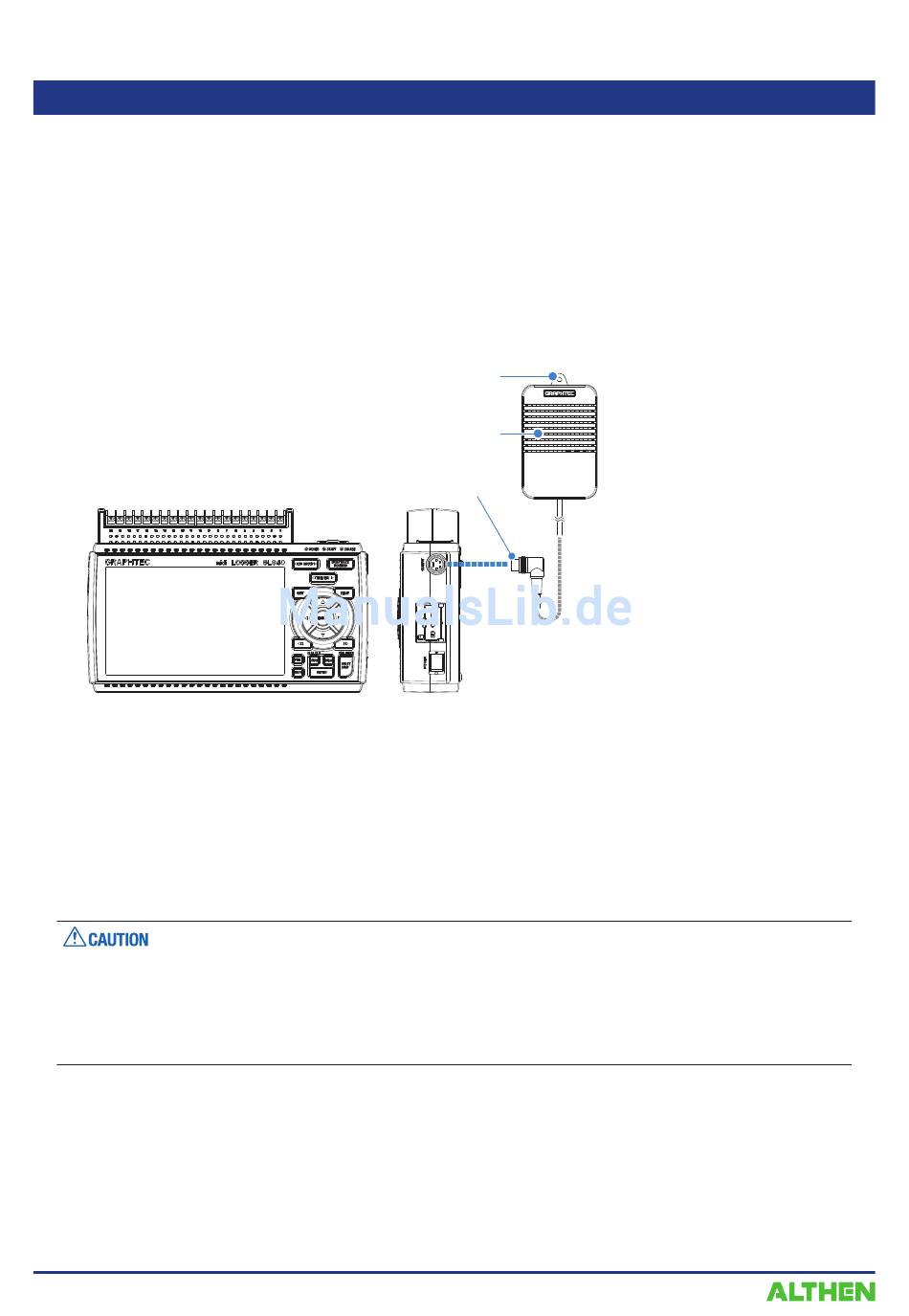

Im Folgenden wird das Anschließen des CO2-Sensors an den GL840 beschrieben.
• Schalten Sie den GL840 aus.
• Den Steckverbinder des CO2-Sensors sicher an den Anschluss des GL840 für GS-Sensor und Eingangsmo-
dul/Adapter anschließen (GS-INPUT).
• Den GL840 einschalten und überprüfen, ob die Sensoreinstellungen auf dem AMP-Einstellbildschirm ange-
zeigt werden.
1. Öse ....................................... Zur Wandmontage vorgesehen.
2. Interner Sensor .................. Ein Sensor zur Erkennung von CO2 ist integriert.
3. Steckverbinder .................. Zum Anschluss an den GL840.
•
Verwenden Sie das Gerät nicht, wenn lediglich der CO2-Sensor an einer Wand oder Ähnlichem angebracht ist.
Das angeschlossene Kabel und der Steckverbinder könnten beschädigt werden oder der GL840 könnte herunterfallen.
•
Verwenden Sie das Gerät nicht in Gesichtsnähe.
Die Messungen werden unter Umständen durch Ihren Atem verfälscht.
•
Bei blockierter Entlüftungsöffnung werden die Messungen unter Umständen durch den Luftstrom verfälscht.
2-44
2. Interner Sensor
3. Steckverbinder
GL840-Hauptmodul
Die Erkennungs-Kontrollleuchte blinkt alle 2 Sekunden.
1. Öse
