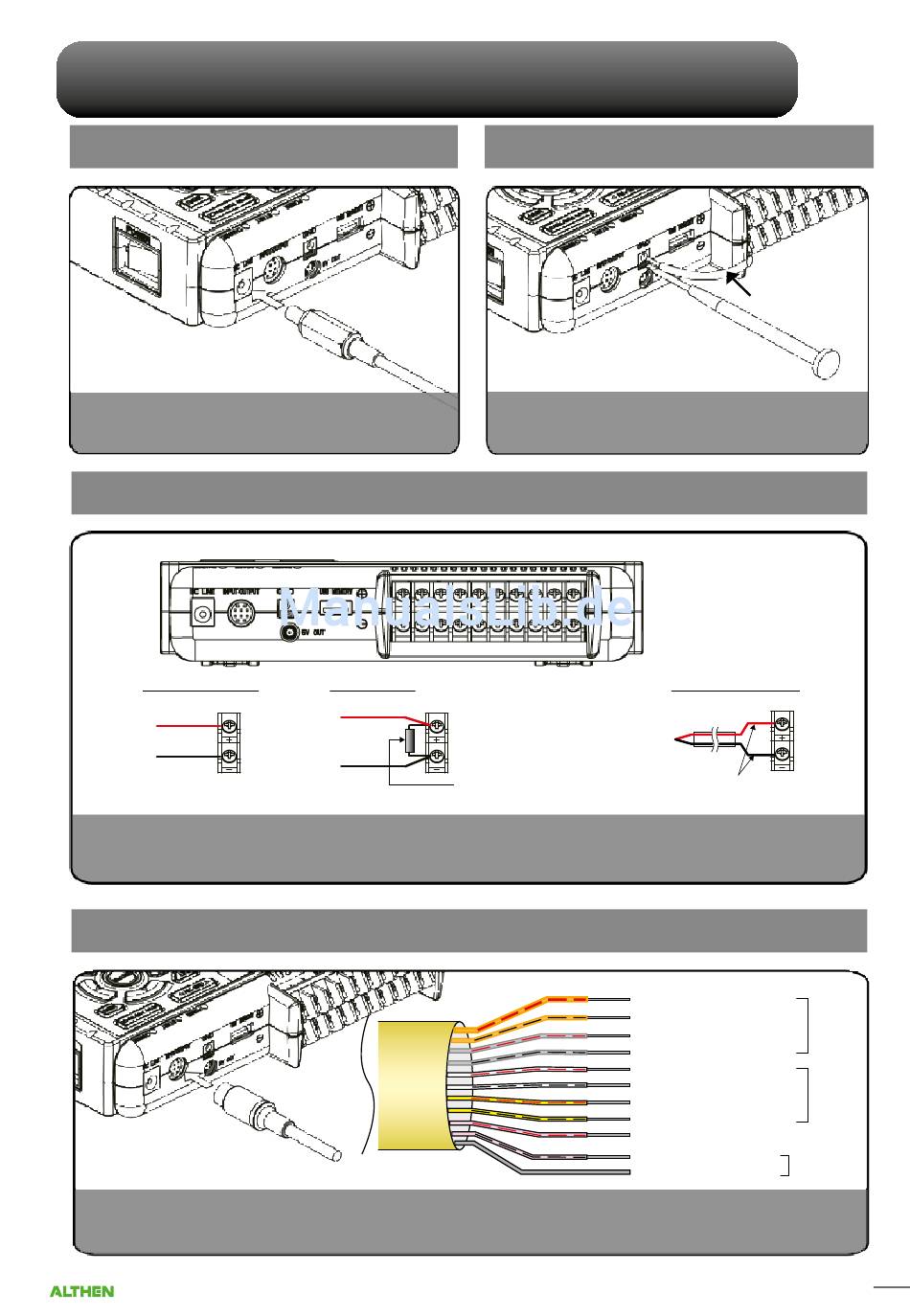

GL220 Vorgehensweise beim Anschließen
Anschluss des Netzteils
Verbinden Sie das Netzteil über das Adapterkabel mit
dem Anschluss "DC LINE" am GL220.
Verwendung der analogen Eingangsklemmen
Spannungseingang
+
Spannung
-
Hinweis: Beim Anschluss der Kabel an die jeweiligen Klemmen orientieren Sie sich
an den Anschlussnummern auf der Oberseite des Klemmenblocks.
Verwendung der externen Ein-/Ausgangsanschlüsse
*Für die externen Eingänge/Ausgänge wird ein B-513-Kabel (separat erhältlich) benötigt.
(Für Logik-/Impulseingang, Alarmausgang, Triggereingang und externen Sampling-Eingang)
ALTHEN GmbH
Frankfurter Str. 150-152
|
CH 1 2 3 4 5 6 7 8 9 10
Stromeingang
+
Shunt-Widerstand
Beispiel: Verwenden Sie für Ströme im
Spannung
Bereich 4 ... 20 mA einen 250 Ohm-
Widerstand (±0,1%) und führen Sie die
Messung im Bereich 1 ... 5 V durch.
-
Hinweis: Das Modul GLET-IU-BA2-BA4
bietet eine einfache Möglichkeit 4 Mess-
kanäle 4 ... 20 mA in 1 ... % V zu wandeln.
Anschlussübersicht
B-513
65779 Kelkheim
Tel. +49 (0) 61 95 - 70 06 0
|
|
Anschluss des Erd-/Massekabels
Um das Erd-/Massekabel an den GL220 anzuschließen,
drücken Sie wie in der Abbildung gezeigt mit einem
Schlitzschraubendreher die Taste über dem Masseanschluss.
Schließen Sie das andere Ende des Kabels an Masse an.
Orange mit gestrichelter roter Line:
Orange mit gestrichelter schwarzer Line: 2
Grau mit gestrichelter roter Line:
Grau mit gestrichelter schwarzer Line: 4
Weiß mit gestrichelter roter Line:
Weiß mit gestrichelter schwarzer Line: 2
Gelb mit gestrichelter roter Line:
Gelb mit gestrichelter schwarzer Line: 4
Rosa mit gestrichelter roter Line:
Rosa mit gestrichelter schwarzer Linie
Geschirmt
info@althen.de
|
Erd-/Massekabel
Eingang Thermoelement
+
-
Kompensations-
leiter
1
Logik/Impuls
Input
3
(Eingang)
1
Alarmausgang
3
Triggereingang/
Externer Sampling-Eingang
GND (Masse)
althen.de
|
3
5
