Beschreibung; Bereitschaftsstellung Einstellen - Skoda Yeti Betriebsanleitung

Hinweis
Betrieb und Pflege der Anhängevorrichtung
■
Das Fahrzeug mittels der abnehmbaren Kugelstange abschleppen
■
te 218.

Beschreibung

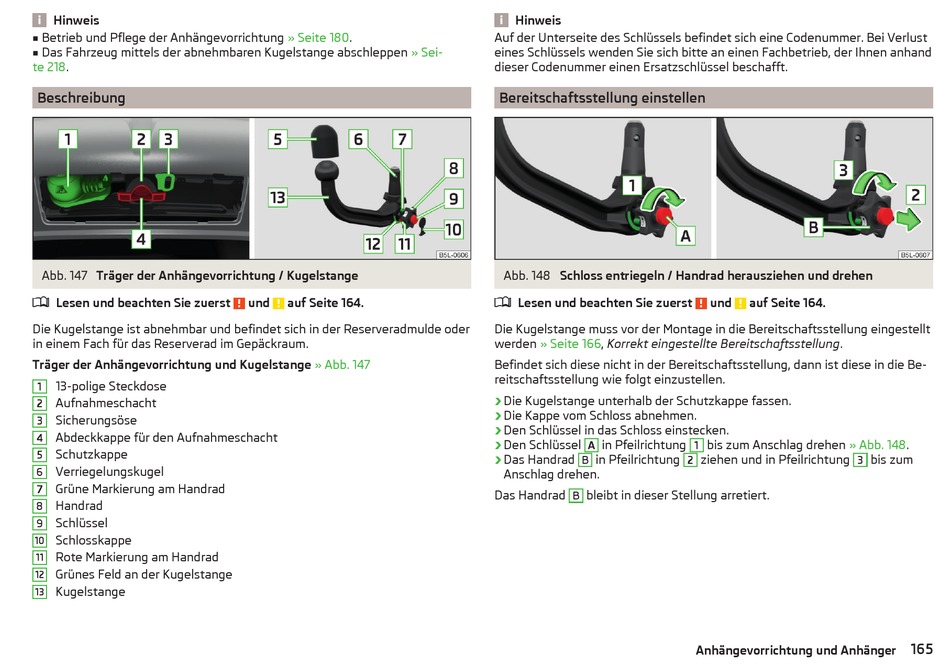

Abb. 147 Träger der Anhängevorrichtung / Kugelstange

Lesen und beachten Sie zuerst
Die Kugelstange ist abnehmbar und befindet sich in der Reserveradmulde oder
in einem Fach für das Reserverad im Gepäckraum.
Träger der Anhängevorrichtung und Kugelstange
13-polige Steckdose
1
Aufnahmeschacht
2
Sicherungsöse
3
Abdeckkappe für den Aufnahmeschacht
4
Schutzkappe
5
Verriegelungskugel
6
Grüne Markierung am Handrad
7
Handrad
8
Schlüssel
9
Schlosskappe
10
Rote Markierung am Handrad
11
Grünes Feld an der Kugelstange
12
Kugelstange
13
» Seite 180.
» Sei-
und auf Seite 164.
» Abb. 147
Hinweis
Auf der Unterseite des Schlüssels befindet sich eine Codenummer. Bei Verlust
eines Schlüssels wenden Sie sich bitte an einen Fachbetrieb, der Ihnen anhand
dieser Codenummer einen Ersatzschlüssel beschafft.

Bereitschaftsstellung einstellen

Abb. 148 Schloss entriegeln / Handrad herausziehen und drehen

Lesen und beachten Sie zuerst
Die Kugelstange muss vor der Montage in die Bereitschaftsstellung eingestellt
werden » Seite 166, Korrekt eingestellte Bereitschaftsstellung.
Befindet sich diese nicht in der Bereitschaftsstellung, dann ist diese in die Be-
reitschaftsstellung wie folgt einzustellen.
›
Die Kugelstange unterhalb der Schutzkappe fassen.
›
Die Kappe vom Schloss abnehmen.
›
Den Schlüssel in das Schloss einstecken.
›
Den Schlüssel in Pfeilrichtung
A
›
Das Handrad in Pfeilrichtung
B
Anschlag drehen.
Das Handrad bleibt in dieser Stellung arretiert.
B
und auf Seite 164.
bis zum Anschlag drehen » Abb.
1
ziehen und in Pfeilrichtung
2 3
Anhängevorrichtung und Anhänger
148.
bis zum
165
