Tests für den Kühlmitteldurchfluss
Wenn auf dem LED-Display der Gaskonsole ein Kühlmittel-Durchflussfehler (093 oder 060) anzeigt wird, Anlage aus-
und dann wieder einschalten, um den Fehler zu deaktivieren. Dann die folgenden Tests durchführen, um die Ursache für
das Problem zu finden.
Ein Schlauchdurchflussmesser bietet die höchste Genauigkeit bei der Messung der Durchflussmenge. Er kann
allerdings nicht bei allen beschriebenen Tests eingesetzt werden. Ein Schlauchdurchflussmesser (Teile-Nummer
128933) ist bei Hypertherm erhältlich. Die folgenden „Eimer"-Tests vermitteln eine gute Vorstellung von der
Durchflussmenge.

Vor dem Testen

Anmerkung: Das Kühlmittel muss aus der Anlage abgelassen werden, bevor der Schlauchfilter gereinigt wird
(Schritt 1 unten). Das Kühlmittel in der Anlage läuft aus, sobald der Schlauchfilter entfernt wird.
1. Filter/Sieb reinigen.
2. Filter auf der Rückseite der Stromquelle ersetzen.
3. Ordnungsgemäßen Kühlmittelstand der Anlage prüfen, wenn sie nach den Schritten 1 und 2 wieder befüllt wird.

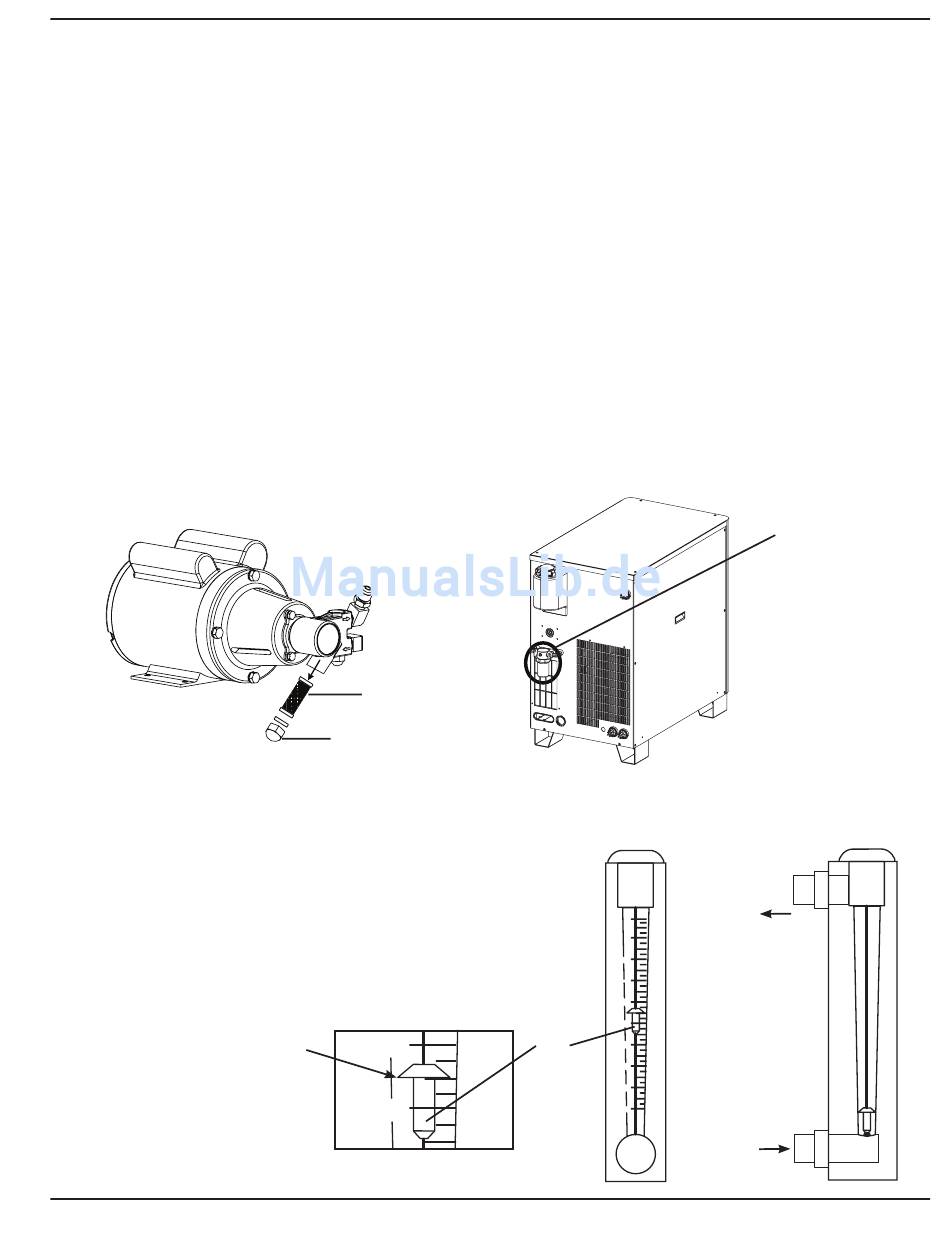

HPR130 Pumpenfilter/-sieb

Einsatz des Hypertherm-Durchflussmessers (128933)

Die folgenden Schritte ausführen, um genaue Messwerte vom
Durchflussmesser zu erhalten.
1. Durchflussmesser aufrecht halten. An beiden Achsen senkrecht
ausrichten.
2. Messwert an der unten gezeigten Kante ablesen.
Ablesung an dieser Kante
(in diesem Beispiel 1,1)
HPR130XD Manual Gas – 806321
Filter/Sieb
Mutter
1.2
1.0
2.0
1.8
1.6
1.4
1.2
1.0
Schwimmer
.8
.6
.4
.2
Durchfluss-
richtung
WARTUNG
Filter auf der Rückseite
der Stromquelle
5-37
