Überprüfung des Durchflusssensors
1. Stromversorgung einschalten (ON).

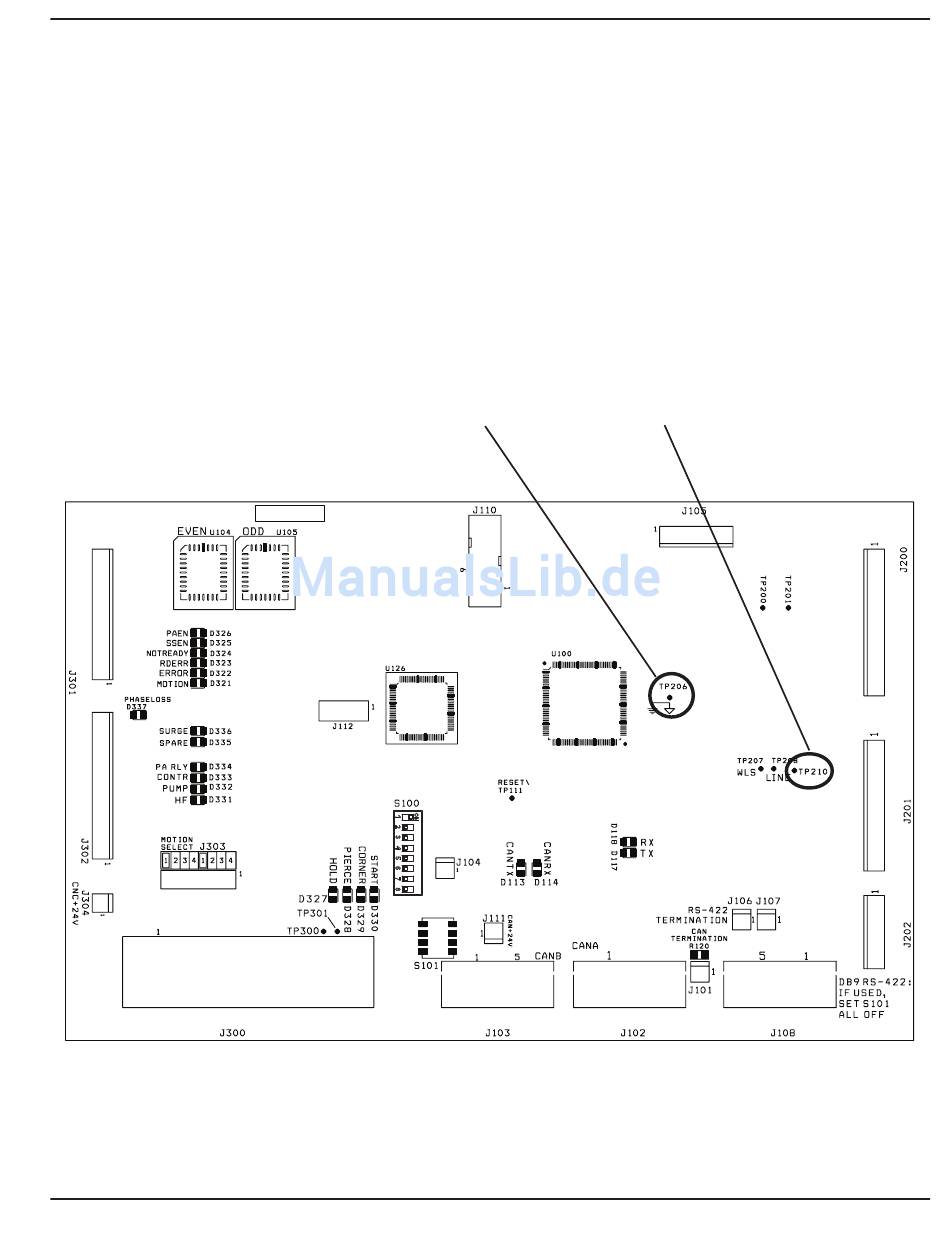

2. Gleichspannung zwischen TP210 und TP206 messen.
TP206 ist der gemeinsame Leiter von PCB3. TP210 stellt eine gefilterte, auf 67 % skalierte Spannung des
Durchflussschalters bereit. 0,45 VDC (0,67 VDC am Durchflussschalter) entsprechen 2,3 l/min. Wenn die
Spannungsanzeige von TP210 unter 0,45 VDC liegt und der Durchfluss größer oder gleich 3,0 l/min ist,
Durchflussschalter ersetzen.
HPR130XD Manual Gas – 806321
041993
TP 210
TP 206
WARTUNG
5-43
